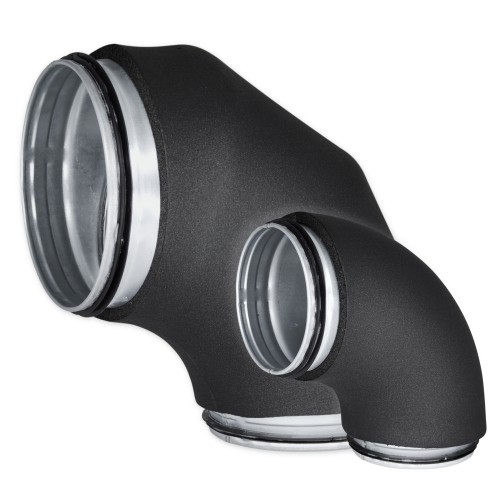

isoliert Bögen mit Lippendichtungen IF-BFS90°
Konstruktion:
- Aus verzinktem Stahl gefertigt
- Mit EPDM-Dichtungen
- Mit einer flexiblen Elastomerschaum (FEF)-Isolierung beschichtet
- Das Isoliermaterial entspricht den Brandschutzstandards der Klasse B
- Die Systemelemente entsprechen der D-Luftdichtheitsklasse
Installation:
- Einfache Montage
- Spart Installationszeit und Platz
- Sorgt für Materialeinsparungen
Betriebstemperatur: -40°C ... +85°C
Isolierdicke [mm]: 9
Abmessungen [mm]: Ø100; Ø125; Ø160; Ø200
Farben: Schwarz
Isolierte Metall-Luftkanalbögen von EUROPLAST sind für Lüftungs-, Klimaanlagen- und Wärmerückgewinnungssysteme mit zusätzlichen Anforderungen an die Energieeffizienz konzipiert. Die verwendete Isolierung bietet hervorragenden Schallschutz, Wärmedämmung und schützt vor Kondensationsbildung. Das verwendete Material entspricht den Brandschutzstandards der Klasse B. Die werkseitig aufgebrachte Isolierung reduziert die Montagezeit und den Ressourcenaufwand vor Ort erheblich und gewährleistet die Isolierungsqualität.
| Produktcode | Name | EAN | Verbindung | Klasse | |
|---|---|---|---|---|---|
|
IF09-BFS90-100
|
isoliert Bogen Metall, 90°- Ø100mm mit Lippendichtungen, gepresst, Isolation 9mm
|
4750492029930
|
Ø 100 mm | B; D |
|
IF09-BFS90-125
|
isoliert Bogen Metall, 90°- Ø125mm mit Lippendichtungen, gepresst, Isolation 9mm
|
4750492029947
|
Ø 125 mm | B; D |
|
IF09-BFS90-160
|
isoliert Bogen Metall, 90°- Ø160mm mit Lippendichtungen, Isolation 9mm
|
4750492029954
|
Ø 160 mm | B; D |
|
IF09-BFS90-200
|
isoliert Bogen Metall, 90°- Ø200mm mit Lippendichtungen, Isolation 9mm
|
4750492029961
|
Ø 200 mm | B; D |
| Typ | ØDnom [mm] |
rm [mm] |
L [mm] |
T [mm] |
m [kg] |
| IF09-BFS90-100* | 100 | 100 | 100 | 9 | 0,35 |
| IF09-BFS90-125* | 125 | 125 | 125 | 9 | 0,52 |
| IF09-BFS90-160 | 160 | 160 | 160 | 9 | 0,90 |
| IF09-BFS90-200 | 200 | 200 | 200 | 9 | 1,32 |
*Gepresst
| Wesentliche Merkmale | Betriebseigenschaften | Prüfstandard |
| Wärmeleitkoeffizient (für alle Dicken) |
-10°C - 0,034 W/m × K 0°C - 0,036 W/m × K 25°C - 0,037 W/m × K 40°C - 0,041 W/m × K |
EN 12667 |
| Reaktion auf Feuer | B-s3, d0 | EN 13501-1 |
| Betriebstemperatur | -40°C ... +85°C |
