transitions concentriques sans caoutchoucs RCL
Construction:
- Matériau en acier galvanisé ou autre métal
- Pressé
- Segmenté
Installation:
- Installation facile
Informations: Les réducteurs peuvent être fabriqués dans d'autres diamètres sur demande.
Les réducteurs RCL sont des raccords utilisés dans les systèmes de ventilation entre deux tuyaux de diamètres différents. Ils assurent un ajustement parfait lorsque vous devez passer d'un conduit de taille à une autre.
| Nom | Connexion | |
|---|---|---|
RCL100-80
|
transition en métal, Ø100-Ø80mm, sans caoutchoucs, pressés
|
100-80 mm |
RCL120-100
|
transition en métal, Ø120-Ø100mm, sans caoutchoucs
|
120-100 mm |
RCL120-80
|
transition en métal, Ø120-Ø80mm, sans caoutchoucs
|
120-80 mm |
RCL125-100
|
transition en métal, Ø125-Ø100mm, sans caoutchoucs, pressés
|
125-100 mm |
RCL125-80
|
transition en métal, Ø125-Ø80mm, sans caoutchoucs, pressés
|
125-80 mm |
RCL150-100
|
transition en métal, Ø150-Ø100mm, sans caoutchoucs, pressés
|
150-100 mm |
RCL150-125
|
transition en métal, Ø150-Ø125mm, sans caoutchoucs, pressés
|
150-125 mm |
RCL150-80
|
transition en métal, Ø150-Ø80mm, sans caoutchoucs
|
150-80 mm |
RCL160-100
|
transition en métal, Ø160-Ø100mm, sans caoutchoucs, pressés
|
160-100 mm |
RCL160-125
|
transition en métal, Ø160-Ø125mm, sans caoutchoucs, pressés
|
160-125 mm |

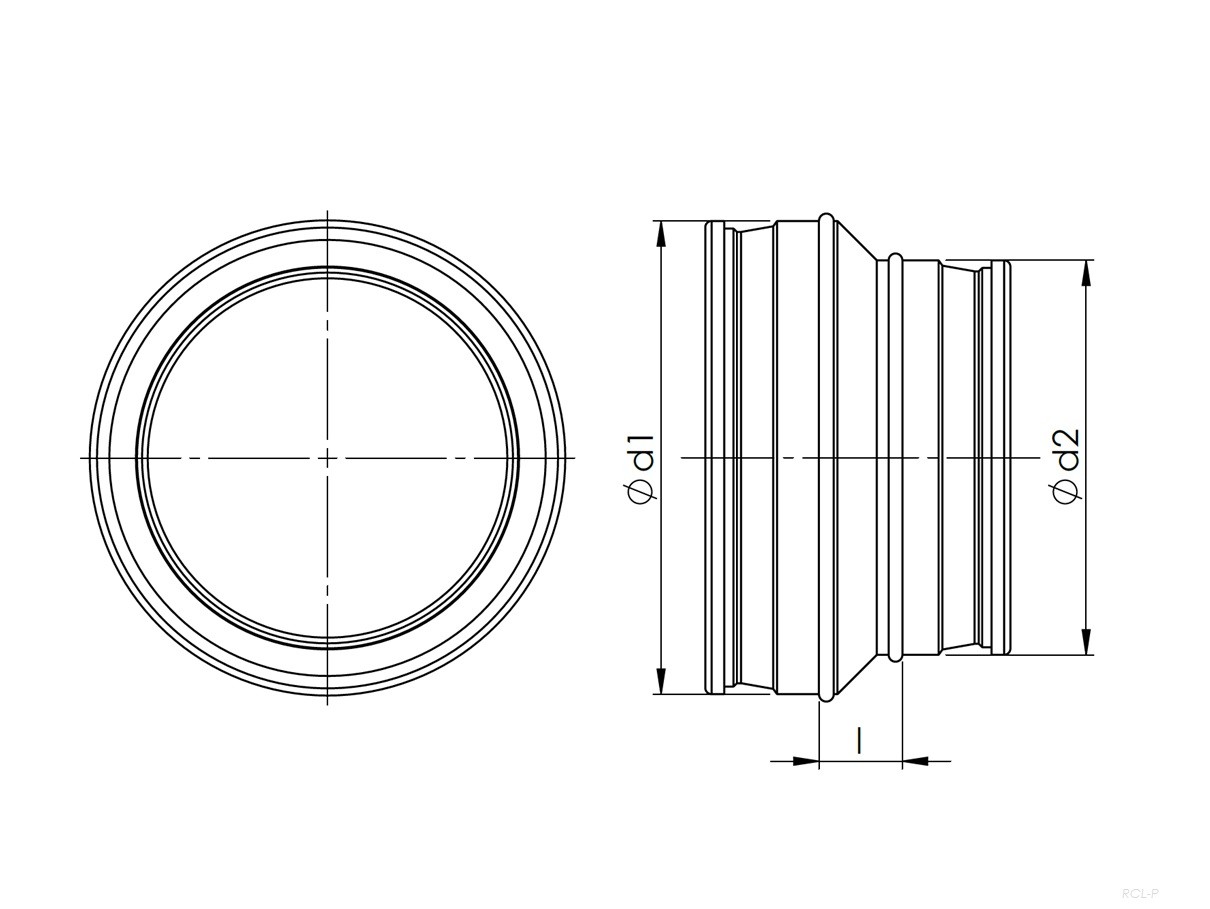

Pressé

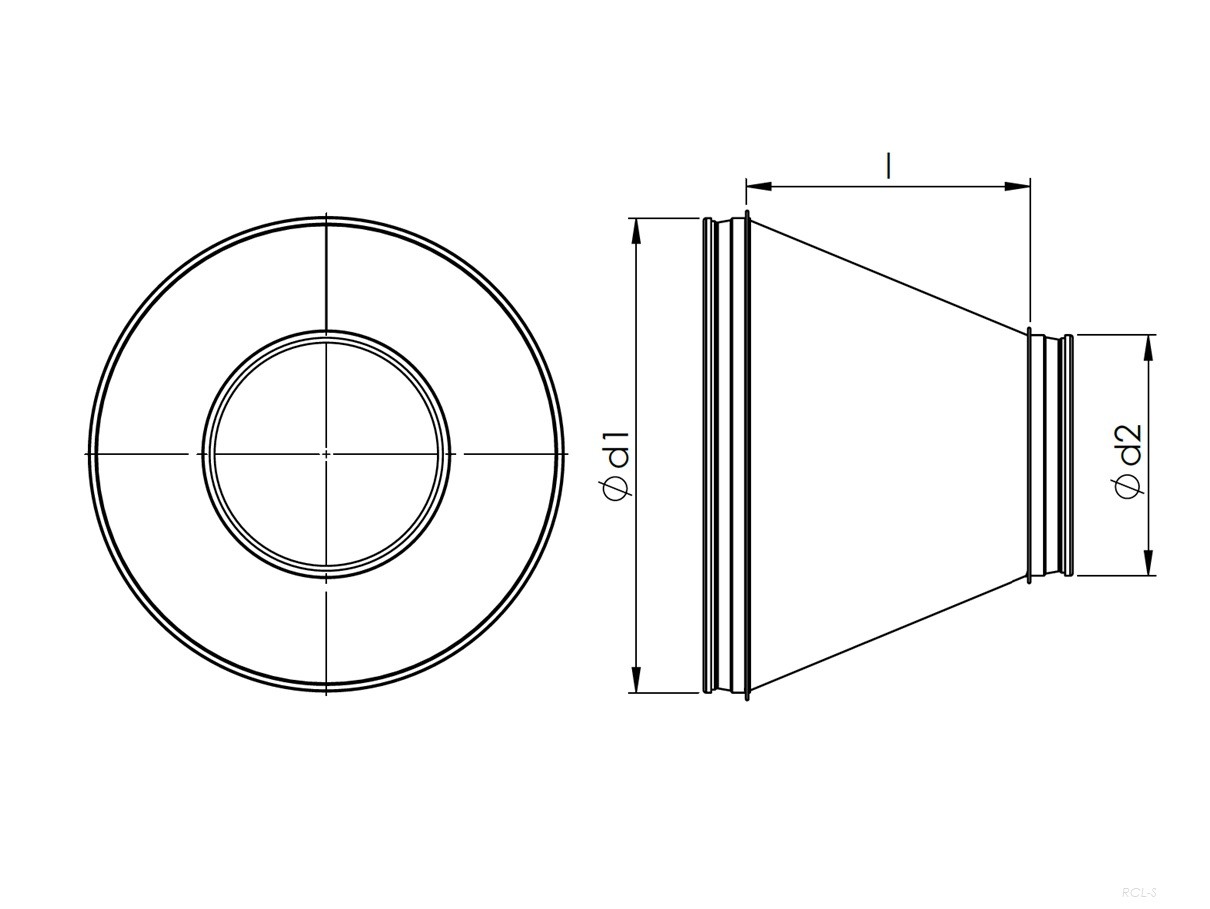

Segmenté
| Type de | Ød1 nom [mm] |
Ød2 nom [mm] |
l [mm] |
m [kg] |
| RCL100-80* | 100 | 80 | 37 | 0,12 |
| RCL120-100 | 120 | 100 | 25,7 | 0,12 |
| RCL120-80 | 120 | 80 | 43 | 0,14 |
| RCL125-100* | 125 | 100 | 34 | 0,14 |
| RCL125-80* | 125 | 80 | 40 | 0,13 |
| RCL150-80 | 150 | 80 | 69,9 | 0,24 |
| RCL150-100* | 150 | 100 | 49 | 0,22 |
| RCL150-125* | 150 | 125 | 39 | 0,2 |
| RCL160-80 | 160 | 80 | 78,7 | 0,26 |
| RCL160-100* | 160 | 100 | 56 | 0,25 |
| RCL160-125* | 160 | 125 | 45 | 0,2 |
| RCL160-150 | 160 | 150 | 23,7 | 0,3 |
| RCL180-80 | 180 | 80 | 96,4 | 0,32 |
| RCL180-100 | 180 | 100 | 78,7 | 0,31 |
| RCL180-125 | 180 | 125 | 56,6 | 0,29 |
| RCL180-150 | 180 | 150 | 34,5 | 0,27 |
| RCL180-160 | 180 | 160 | 25,7 | 0,26 |
| RCL200-80 | 200 | 80 | 114 | 0,37 |
| RCL200-100* | 200 | 100 | 65 | 0,34 |
| RCL200-125* | 200 | 125 | 57 | 0,32 |
| RCL200-150* | 200 | 150 | 46 | 0,3 |
| RCL200-160* | 200 | 160 | 37 | 0,28 |
| RCL200-180 | 200 | 180 | 25,7 | 0,29 |
| RCL250-100 | 200 | 100 | 140,6 | 0,56 |
| RCL250-125 | 250 | 125 | 118,5 | 0,54 |
| RCL250-150 | 250 | 150 | 96,4 | 0,52 |
| RCL250-160 | 250 | 160 | 87,5 | 0,51 |
| RCL250-180 | 250 | 180 | 69,9 | 0,48 |
| RCL250-200 | 250 | 200 | 52,2 | 0,45 |
| RCL315-100 | 315 | 100 | 198 | 0,82 |
| RCL315-125 | 315 | 125 | 175,9 | 0,8 |
| RCL315-150 | 315 | 150 | 153,8 | 0,78 |
| RCL315-160 | 315 | 160 | 145 | 0,77 |
| RCL315-180 | 315 | 180 | 127,3 | 0,74 |
| RCL315-200 | 315 | 200 | 109,6 | 0,71 |
| RCL315-250 | 315 | 250 | 65,4 | 0,65 |
*Pressé
Les coudes peuvent être fabriqués dans d'autres diamètres sur demande.
