aislado T-piezas con gomas IF-TCPS
Diseño:
- Fabricado en acero galvanizado
- Con juntas de sellado de EPDM
- Recubierto con aislamiento de espuma elastomérica flexible (FEF)
- El material de aislamiento cumple con los estándares de seguridad contra incendios de clase B
- Los elementos del sistema cumplen con los estándares de hermeticidad de clase D
Instalación:
- Fácil de instalar
- Ahorra tiempo y espacio de instalación
- Asegura el ahorro de materiales
Temperatura de funcionamiento: -40°C ... +85°C
Espesor del aislamiento [mm]: 9
Dimensiones [mm]: Ø100; Ø125; Ø160; Ø200
Colores: Negro

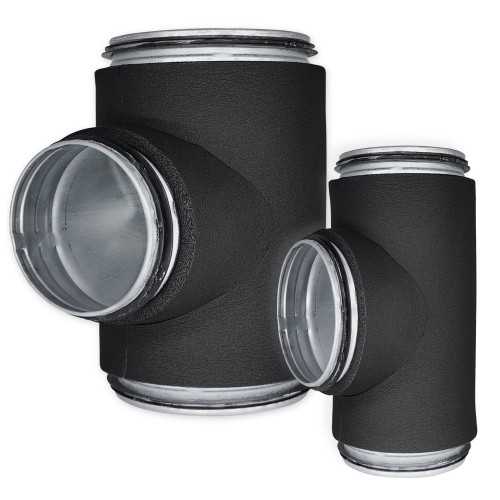

Las uniones en T metálicas aisladas de EUROPLAST están diseñados para sistemas de ventilación, aire acondicionado y recuperación de calor con requisitos adicionales de eficiencia energética. El aislamiento utilizado proporciona un excelente aislamiento acústico, térmico y protege contra la formación de condensación. El material utilizado cumple con las normas de seguridad contra incendios de clase B. El aislamiento aplicado en fábrica reduce significativamente el tiempo de instalación y los recursos necesarios en el lugar, además de garantizar la calidad del aislamiento.
| Nombre | Descripción | EAN | Conexión | Clase | |
|---|---|---|---|---|---|
|
IF09-TCPS100-100
|
aislado T-pieza conector metal, Ø100-Ø100mm con gomas, prensadas, aislamiento 9mm
|
4750492030240
|
Ø 100-100 mm | B; D |
|
IF09-TCPS125-100
|
aislado T-pieza conector metal, Ø125-Ø100mm con gomas, prensadas, aislamiento 9mm
|
4750492030257
|
Ø 125-100 mm | B; D |
|
IF09-TCPS125-125
|
aislado T-pieza conector metal, Ø125-Ø125mm con gomas, prensadas, aislamiento 9mm
|
4750492030233
|
Ø 125-125 mm | B; D |
|
IF09-TCPS160-100
|
aislado T-pieza conector metal, Ø160-Ø100mm con gomas, prensadas, aislamiento 9mm
|
4750492030264
|
Ø 160-100 mm | B; D |
|
IF09-TCPS160-125
|
aislado T-pieza conector metal, Ø160-Ø125mm con gomas, prensadas, aislamiento 9mm
|
4750492030271
|
Ø 160-125 mm | B; D |
|
IF09-TCPS160-160
|
aislado T-pieza conector metal, Ø160-Ø160mm con gomas, prensadas, aislamiento 9mm
|
4750492030288
|
Ø 160-160 mm | B; D |
|
IF09-TCPS200-125
|
aislado T-pieza conector metal, Ø200-Ø125mm con gomas, prensadas, aislamiento 9mm
|
4750492030295
|
Ø 200-125 mm | B; D |
|
IF09-TCPS200-160
|
aislado T-pieza conector metal, Ø200-Ø160mm con gomas, prensadas, aislamiento 9mm
|
4750492030301
|
Ø 200-160 mm | B; D |
|
IF09-TCPS200-200
|
aislado T-pieza conector metal, Ø200-Ø200mm con gomas, aislamiento 9mm
|
4750492030318
|
Ø 200-200 mm | B; D |
| Tipo | ØD1nom [mm] |
ØD3nom [mm] |
L [mm] |
L3 [mm] |
T [mm] |
m [kg] |
| IF09-TCPS100-100* | 100 | 100 | 195 | 71 | 9 | 0,55 |
| IF09-TCPS125-100* | 125 | 100 | 195 | 79 | 9 | 0,63 |
| IF09-TCPS125-125* | 125 | 125 | 220 | 82 | 9 | 0,72 |
| IF09-TCPS160-100* | 160 | 100 | 195 | 97 | 9 | 0,76 |
| IF09-TCPS160-125* | 160 | 125 | 220 | 99 | 9 | 0,86 |
| IF09-TCPS160-160* | 160 | 160 | 255 | 99 | 9 | 1,08 |
| IF09-TCPS200-125* | 200 | 125 | 230 | 118 | 9 | 1,04 |
| IF09-TCPS200-160* | 200 | 160 | 265 | 129 | 9 | 1,31 |
| IF09-TCPS200-200 | 200 | 200 | 270 | 110 | 9 | 1,13 |
*Prensado
| Características esenciales | Propiedades de funcionamiento | Norma de prueba |
| Coeficiente de conductividad térmica (para todos los espesores) |
-10°C - 0,034 W/m × K 0°C - 0,036 W/m × K 25°C - 0,037 W/m × K 40°C - 0,041 W/m × K |
EN 12667 |
| Reacción al fuego | B-s3, d0 | EN 13501-1 |
| Temperatura de funcionamiento | -40°C ... +85°C |
