isolati tee con gomme IF-TCPS
Costruzione:
- Realizzato in acciaio zincato
- Con guarnizioni di tenuta in EPDM
- Rivestito con isolamento in schiuma elastomerica flessibile (FEF)
- Il materiale isolante soddisfa gli standard di sicurezza antincendio di classe B
- Gli elementi del sistema soddisfano gli standard di tenuta all'aria di classe D
Installazione:
- Installazione facile
- Risparmia tempo e spazio di installazione
- Garantisce il risparmio di materiali
Temperatura di esercizio: -40°C ... +85°C
Spessore dell'isolamento [mm]: 9
Dimensioni [mm]: Ø100; Ø125; Ø160; Ø200
Colori: Nero

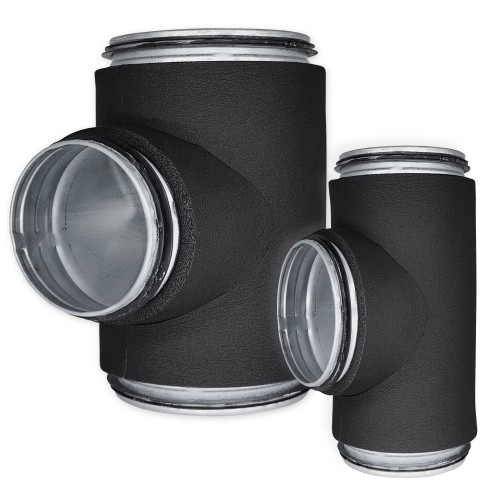

I giunti a T in metallo isolati di EUROPLAST sono progettati per esigenze di ventilazione, condizionamento e recupero del calore con requisiti aggiuntivi di efficienza energetica. L'isolamento applicato fornisce un'eccellente isolamento acustico, termico e protegge dalla formazione di condensa. Il materiale utilizzato è conforme agli standard di sicurezza antincendio di classe B. L'isolamento applicato in fabbrica riduce significativamente i tempi di installazione e le risorse necessarie in loco, garantendo la qualità dell'isolamento.
| Articolo | Descrizione | EAN | Connessione | Classe | |
|---|---|---|---|---|---|
|
IF09-TCPS100-100
|
isolato tee 90° in metallo, Ø100-Ø100mm con gomme, pressate, isolamento 9mm
|
4750492030240
|
Ø 100-100 mm | B; D |
|
IF09-TCPS125-100
|
isolato tee 90° in metallo, Ø125-Ø100mm con gomme, pressate, isolamento 9mm
|
4750492030257
|
Ø 125-100 mm | B; D |
|
IF09-TCPS125-125
|
isolato tee 90° in metallo, Ø125-Ø125mm con gomme, pressate, isolamento 9mm
|
4750492030233
|
Ø 125-125 mm | B; D |
|
IF09-TCPS160-100
|
isolato tee 90° in metallo, Ø160-Ø100mm con gomme, pressate, isolamento 9mm
|
4750492030264
|
Ø 160-100 mm | B; D |
|
IF09-TCPS160-125
|
isolato tee 90° in metallo, Ø160-Ø125mm con gomme, pressate, isolamento 9mm
|
4750492030271
|
Ø 160-125 mm | B; D |
|
IF09-TCPS160-160
|
isolato tee 90° in metallo, Ø160-Ø160mm con gomme, pressate, isolamento 9mm
|
4750492030288
|
Ø 160-160 mm | B; D |
|
IF09-TCPS200-125
|
isolato tee 90° in metallo, Ø200-Ø125mm con gomme, pressate, isolamento 9mm
|
4750492030295
|
Ø 200-125 mm | B; D |
|
IF09-TCPS200-160
|
isolato tee 90° in metallo, Ø200-Ø160mm con gomme, pressate, isolamento 9mm
|
4750492030301
|
Ø 200-160 mm | B; D |
|
IF09-TCPS200-200
|
isolato tee 90° in metallo, Ø200-Ø200mm con gomme, isolamento 9mm
|
4750492030318
|
Ø 200-200 mm | B; D |
| Tipo | ØD1nom [mm] |
ØD3nom [mm] |
L [mm] |
L3 [mm] |
T [mm] |
m [kg] |
| IF09-TCPS100-100* | 100 | 100 | 195 | 71 | 9 | 0,55 |
| IF09-TCPS125-100* | 125 | 100 | 195 | 79 | 9 | 0,63 |
| IF09-TCPS125-125* | 125 | 125 | 220 | 82 | 9 | 0,72 |
| IF09-TCPS160-100* | 160 | 100 | 195 | 97 | 9 | 0,76 |
| IF09-TCPS160-125* | 160 | 125 | 220 | 99 | 9 | 0,86 |
| IF09-TCPS160-160* | 160 | 160 | 255 | 99 | 9 | 1,08 |
| IF09-TCPS200-125* | 200 | 125 | 230 | 118 | 9 | 1,04 |
| IF09-TCPS200-160* | 200 | 160 | 265 | 129 | 9 | 1,31 |
| IF09-TCPS200-200 | 200 | 200 | 270 | 110 | 9 | 1,13 |
*Pressato
| Caratteristiche essenziali | Proprietà operative | Norma di test |
| Coefficiente di conducibilità termica (per tutti gli spessori) |
-10°C - 0,034 W/m × K 0°C - 0,036 W/m × K 25°C - 0,037 W/m × K 40°C - 0,041 W/m × K |
EN 12667 |
| Reazione al fuoco | B-s3, d0 | EN 13501-1 |
| Temperatura operativa | -40°C ... +85°C |
