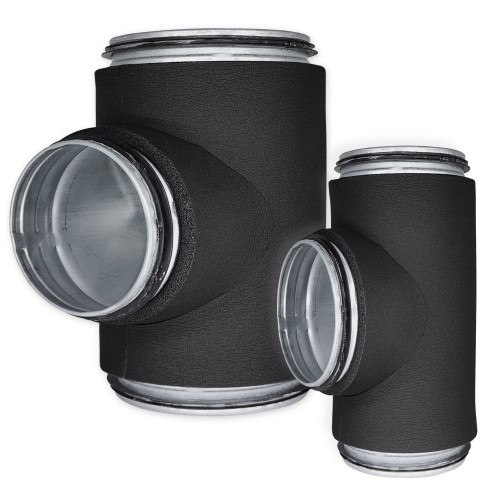

izolowany trójniki z uszczelniaczem IF-TCPS
Budowa:
- Wykonane ze stali ocynkowanej
- Z uszczelkami EPDM
- Pokryte elastyczną izolacją z pianki elastomerowej (FEF)
- Materiał izolacyjny spełnia normy przeciwpożarowe klasy B
- Elementy systemu spełniają normy szczelności klasy D
Instalacja:
- Łatwy montaż
- Oszczędza czas i miejsce podczas montażu
- Zapewnia oszczędność materiałów
Temperatura pracy: -40°C ... +85°C
Grubość izolacji [mm]: 9
Wymiary [mm]: Ø100; Ø125; Ø160; Ø200
Kolor: Czarny
Izolowane metalowe trójniki od EUROPLAST są przeznaczone do wentylacji, klimatyzacji oraz systemów rekuperacji z dodatkowymi wymaganiami dotyczącymi efektywności energetycznej. Zastosowana izolacja zapewnia doskonałą izolację akustyczną, termiczną oraz chroni przed kondensacją. Użyty materiał spełnia normy bezpieczeństwa pożarowego klasy B. Izolacja nałożona fabrycznie znacznie skraca czas montażu i zasoby potrzebne na budowie oraz gwarantuje wysoką jakość izolacji.
| Artykuł | Nazwa | EAN | Średnica | Klasa | |
|---|---|---|---|---|---|
|
IF09-TCPS100-100
|
izolowany trójnik metalowy, Ø100-Ø100mm z uszczelniaczem, formowana, izolacja 9mm
|
4750492030240
|
Ø 100-100 mm | B; D |
|
IF09-TCPS125-100
|
izolowany trójnik metalowy, Ø125-Ø100mm z uszczelniaczem, formowana, izolacja 9mm
|
4750492030257
|
Ø 125-100 mm | B; D |
|
IF09-TCPS125-125
|
izolowany trójnik metalowy, Ø125-Ø125mm z uszczelniaczem, formowana, izolacja 9mm
|
4750492030233
|
Ø 125-125 mm | B; D |
|
IF09-TCPS160-100
|
izolowany trójnik metalowy, Ø160-Ø100mm z uszczelniaczem, formowana, izolacja 9mm
|
4750492030264
|
Ø 160-100 mm | B; D |
|
IF09-TCPS160-125
|
izolowany trójnik metalowy, Ø160-Ø125mm z uszczelniaczem, formowana, izolacja 9mm
|
4750492030271
|
Ø 160-125 mm | B; D |
|
IF09-TCPS160-160
|
izolowany trójnik metalowy, Ø160-Ø160mm z uszczelniaczem, formowana, izolacja 9mm
|
4750492030288
|
Ø 160-160 mm | B; D |
|
IF09-TCPS200-125
|
izolowany trójnik metalowy, Ø200-Ø125mm z uszczelniaczem, formowana, izolacja 9mm
|
4750492030295
|
Ø 200-125 mm | B; D |
|
IF09-TCPS200-160
|
izolowany trójnik metalowy, Ø200-Ø160mm z uszczelniaczem, formowana, izolacja 9mm
|
4750492030301
|
Ø 200-160 mm | B; D |
|
IF09-TCPS200-200
|
izolowany trójnik metalowy, Ø200-Ø200mm z uszczelniaczem, izolacja 9mm
|
4750492030318
|
Ø 200-200 mm | B; D |
| Rodzaj | ØD1nom [mm] |
ØD3nom [mm] |
L [mm] |
L3 [mm] |
T [mm] |
m [kg] |
| IF09-TCPS100-100* | 100 | 100 | 195 | 71 | 9 | 0,55 |
| IF09-TCPS125-100* | 125 | 100 | 195 | 79 | 9 | 0,63 |
| IF09-TCPS125-125* | 125 | 125 | 220 | 82 | 9 | 0,72 |
| IF09-TCPS160-100* | 160 | 100 | 195 | 97 | 9 | 0,76 |
| IF09-TCPS160-125* | 160 | 125 | 220 | 99 | 9 | 0,86 |
| IF09-TCPS160-160* | 160 | 160 | 255 | 99 | 9 | 1,08 |
| IF09-TCPS200-125* | 200 | 125 | 230 | 118 | 9 | 1,04 |
| IF09-TCPS200-160* | 200 | 160 | 265 | 129 | 9 | 1,31 |
| IF09-TCPS200-200 | 200 | 200 | 270 | 110 | 9 | 1,13 |
*Prasowane
| Kluczowe cechy | Właściwości eksploatacyjne | Norma testowa |
| Współczynnik przewodnictwa cieplnego (dla wszystkich grubości) | -10°C - 0,034 W/m × K 0°C - 0,036 W/m × K 25°C - 0,037 W/m × K 40°C - 0,041 W/m × K |
EN 12667 |
| Reakcja na ogień | B-s3, d0 | EN 13501-1 |
| Temperatura pracy | -40°C ... +85°C |
