Costruzione:
Installazione:
Informazioni: Le curve possono essere prodotte in altri diametri su richiesta.

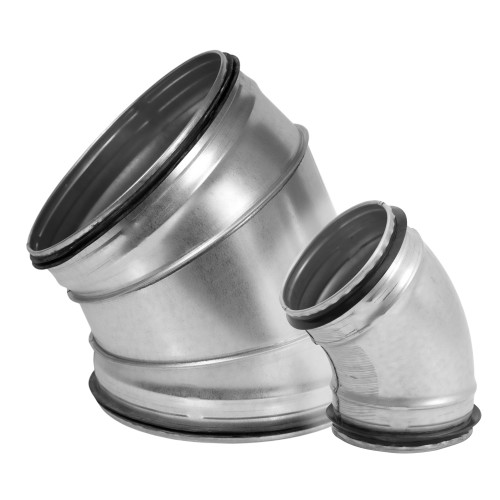

Le curve sono utilizzate per l'installazione di condotti a spirale e condotti lisci.
Descrizione | |
---|---|

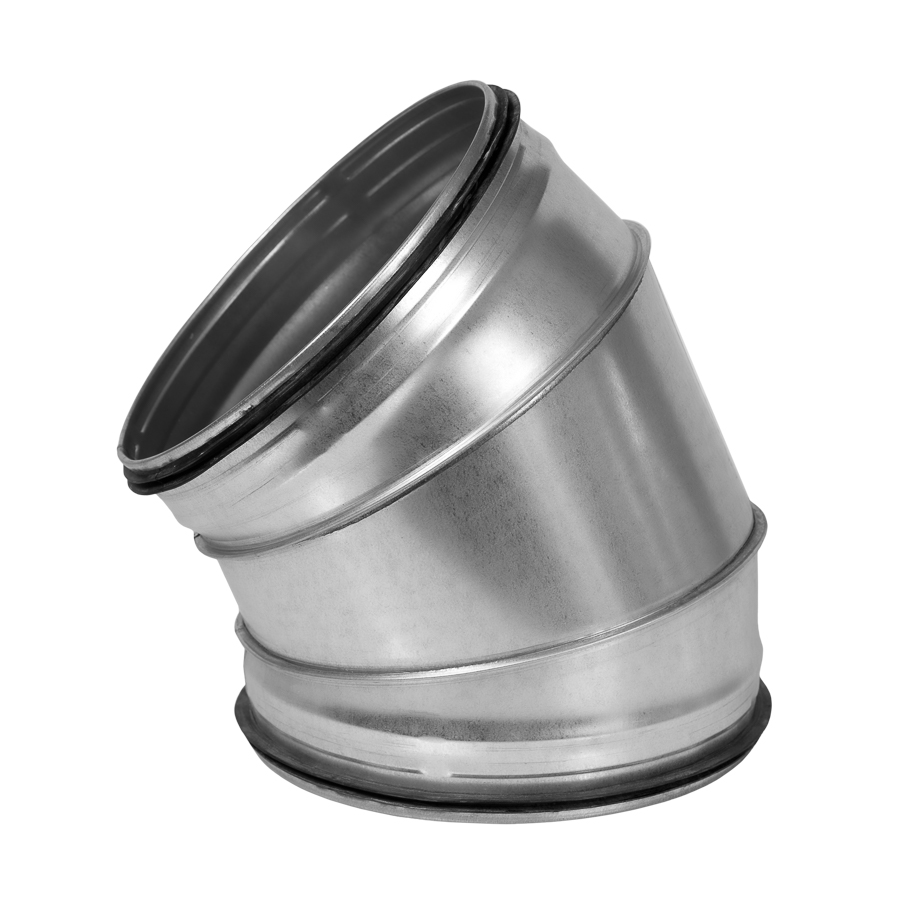

![]() BFS30-100
|
gomito in metallo, 30°- Ø100mm, con gomme
|
![]() BFS30-125
|
gomito in metallo, 30°- Ø125mm, con gomme
|
![]() BFS30-150
|
gomito in metallo, 30°- Ø150mm, con gomme
|
![]() BFS30-160
|
gomito in metallo, 30°- Ø160mm, con gomme
|
![]() BFS30-180
|
gomito in metallo, 30°- Ø180mm, con gomme
|
![]() BFS30-200
|
gomito in metallo, 30°- Ø200mm, con gomme
|
![]() BFS30-250
|
gomito in metallo, 30°- Ø250mm, con gomme
|
![]() BFS30-315
|
gomito in metallo, 30°- Ø315mm, con gomme
|

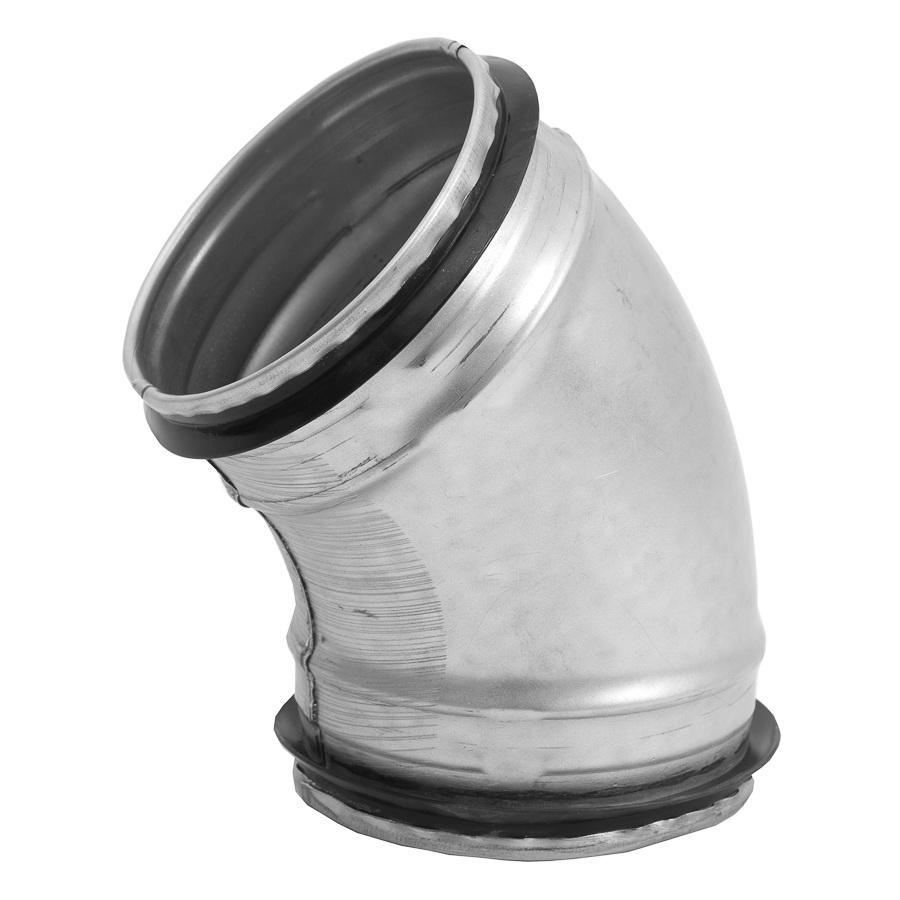

![]() BFS30-80
|
gomito in metallo, 30°- Ø80mm, con gomme, premuto
|

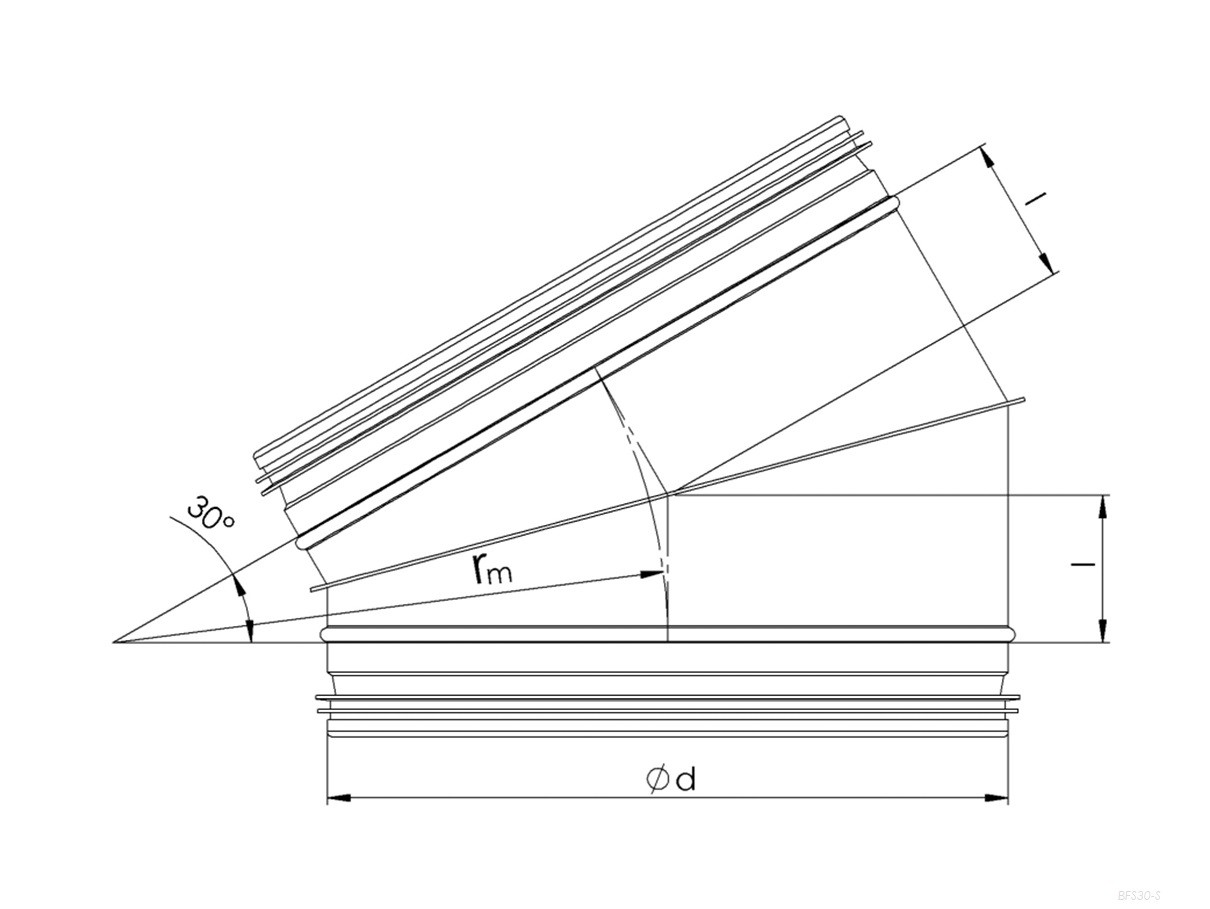

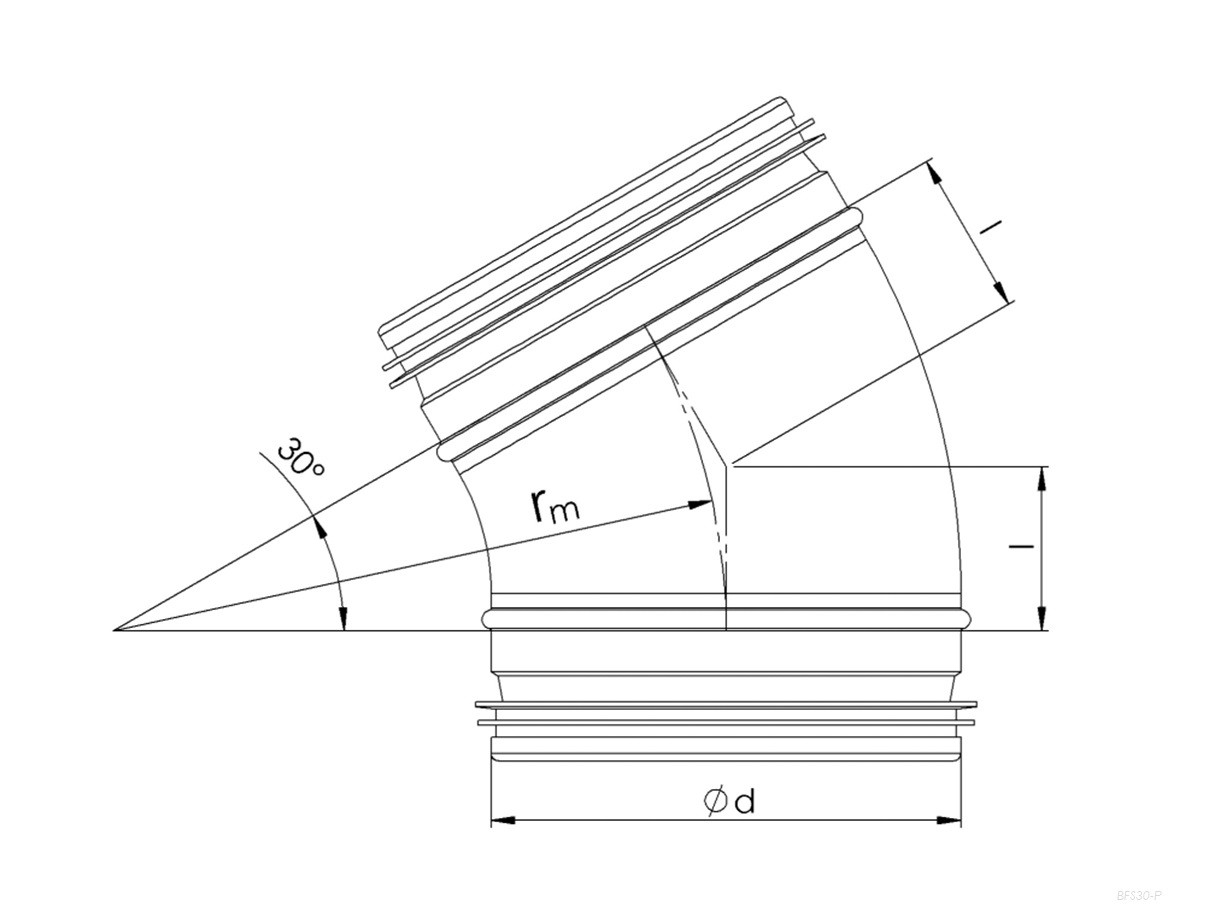

Tipo | Ød nom [mm] |
rm [mm] |
l [mm] |
m [kg] |
BFS30-80* | 80 | 100 | 27 | 0,22 |
BFS30-100 | 100 | 100 | 27 | 0,22 |
BFS30-125 | 125 | 125 | 34 | 0,29 |
BFS30-150 | 150 | 150 | 41 | 0,38 |
BFS30-160 | 160 | 160 | 43 | 0,41 |
BFS30-180 | 180 | 180 | 49 |
0,49 |
BFS30-200 | 200 | 200 | 54 | 0,57 |
BFS30-250 | 250 | 250 | 68 | 0,86 |
BFS30-315 | 315 | 315 | 85 | 1,23 |
