Costruzione:
Installazione:
Colori: Bianco

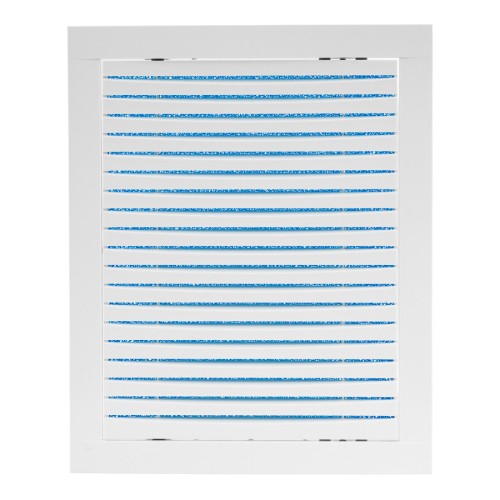

Le griglie-portelli di ventilazione della serie HYBRID sono realizzati in plastica ABS di alta qualità e sono progettati con un design moderno e dinamico. Sono facili da assemblare e fissare. Fornisce un facile accesso alle comunicazioni grazie alla sua funzionalità. Le griglie sono dotate di un filtro facile da pulire che assorbe l'umidità, trattiene lo sporco e sospende l'ingresso degli insetti.
Filtro dell'aria
Il dispositivo è dotato di un filtro che offre protezione contro la polvere e gli insetti.
Descrizione | Larghezza | Altezza | Funzioni | |
---|---|---|---|---|
![]() HR1515
|

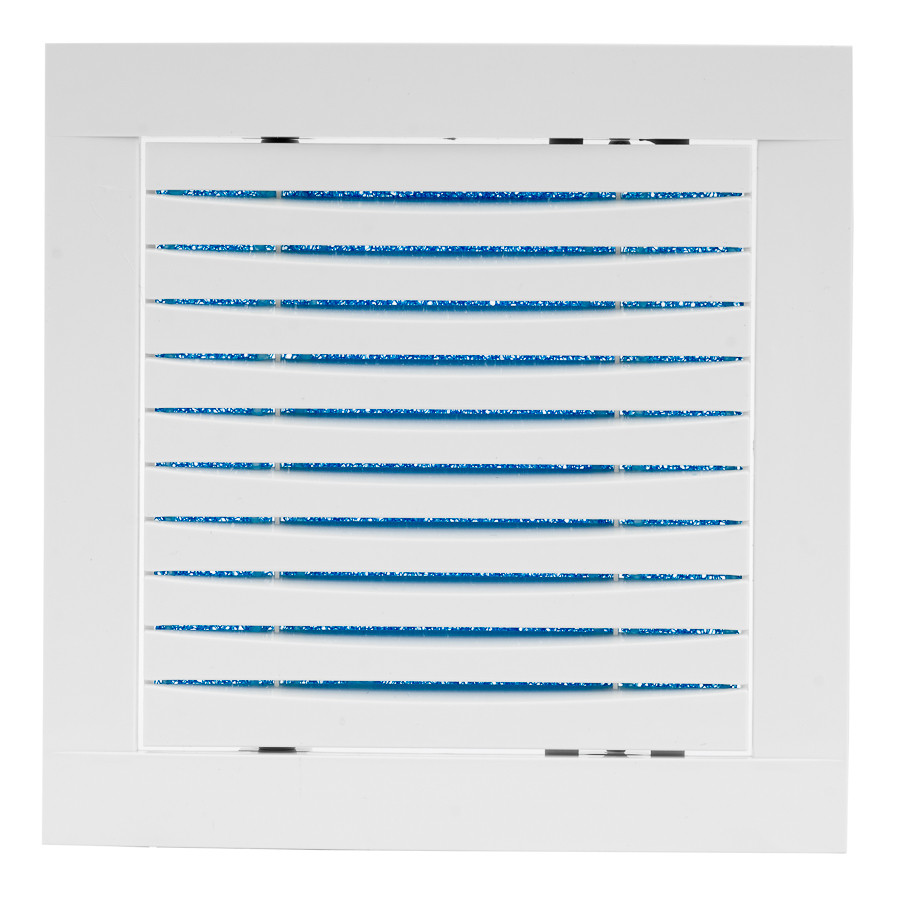

HYBRID botola con filtro in plastica, 150x150mm
|
150 mm | 150 mm |
|
![]() HR1520
|

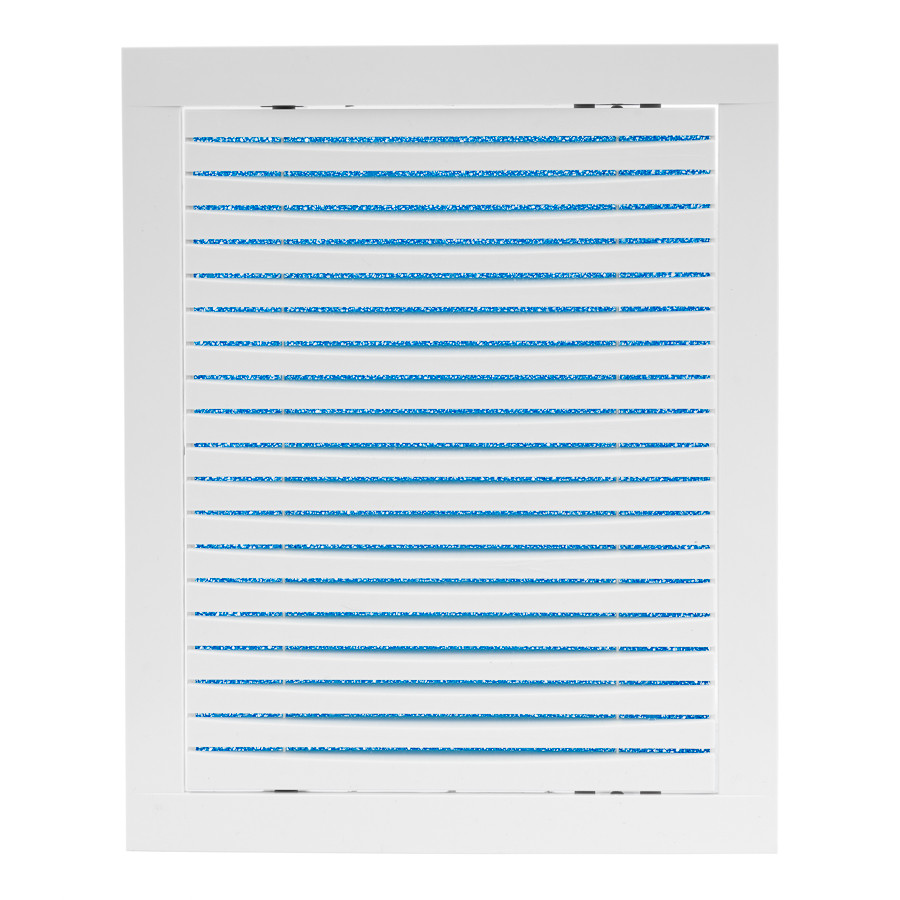

HYBRID botola con filtro in plastica, 150x200mm
|
150 mm | 200 mm |
|
![]() HR2020
|
HYBRID botola con filtro in plastica, 200x200mm
|
200 mm | 200 mm |
|
![]() HR2025
|
HYBRID botola con filtro in plastica, 200x250mm
|
200 mm | 250 mm |
|
![]() HR2030
|
HYBRID botola con filtro in plastica, 200x300mm
|
200 mm | 300 mm |
|
![]() HR3030
|
HYBRID botola con filtro in plastica, 300x300mm
|
300 mm | 300 mm |
|
![]() HR4030
|

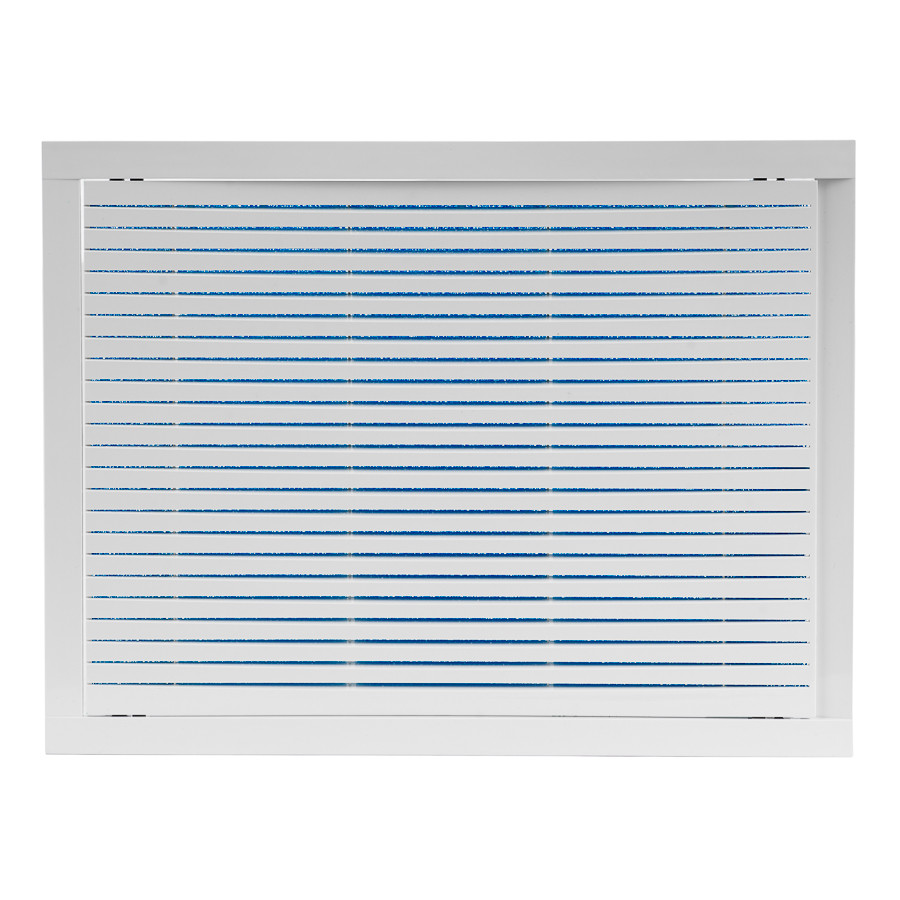

HYBRID botola con filtro in plastica, 400x300mm
|
400 mm | 300 mm |
|
![]() HR4040
|

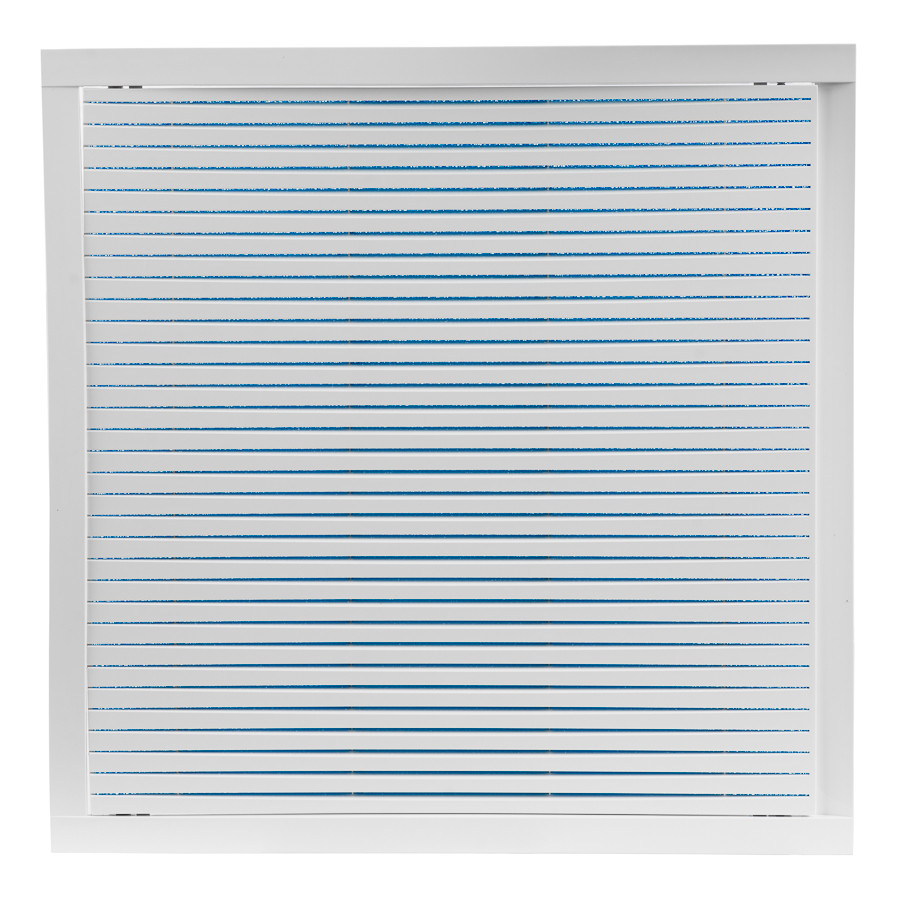

HYBRID botola con filtro in plastica, 400x400mm
|
400 mm | 400 mm |
|
Modifiche |
HRxxxx – colore bianco |
* HRxxxxP – colore grigio |
* HRxxxxB – colore marrone |
* HRxxxxM – colore nero |
* HRxxxxY – colore beige |
* HRxxxxA – colore antracite |
* HRxxxxS – colore argento |
* HRxxxxG – colore dorato |
* Non incluso nella gamma principale. Disponibile solo su ordinazione speciale con una certa quantità minima.

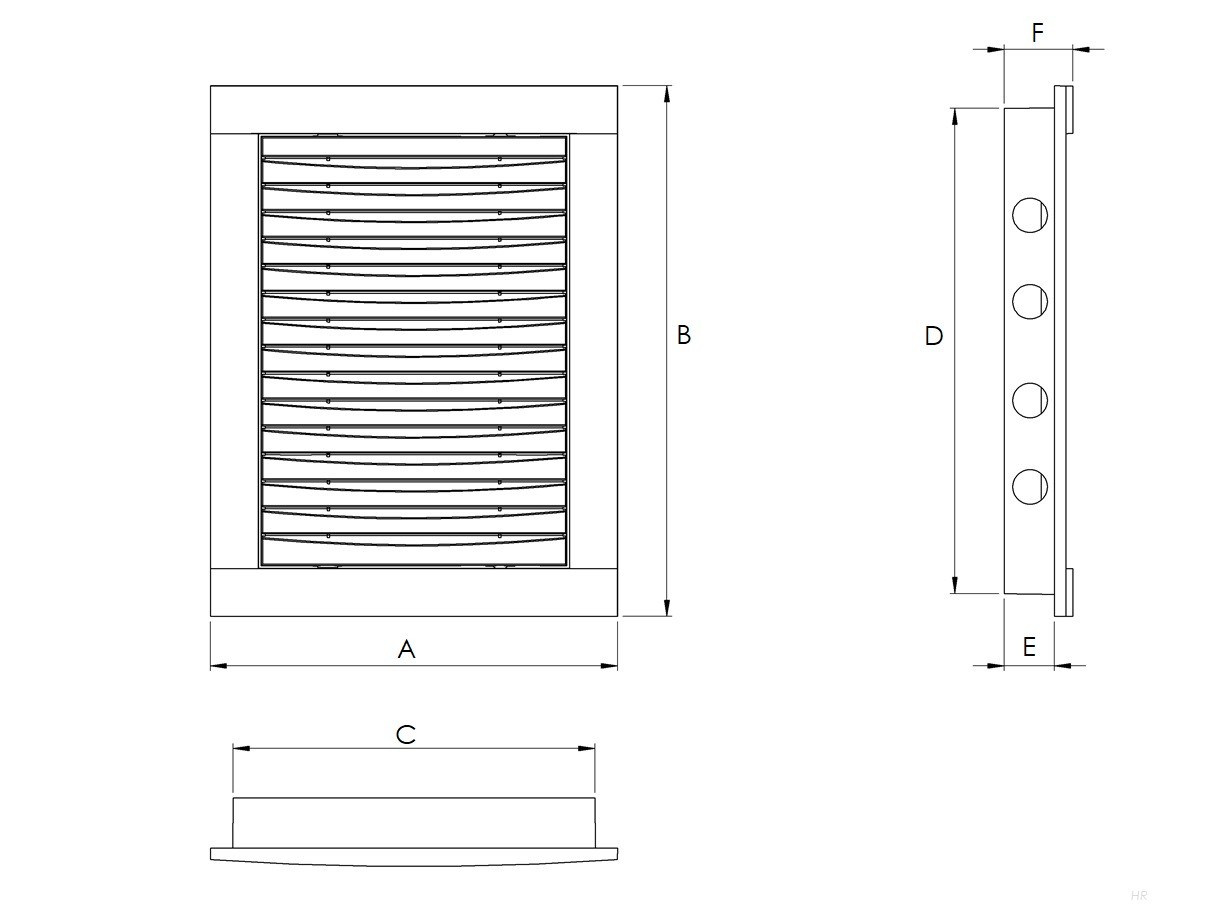

Tipo | A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
F [mm] |
Passaggio d'aria [m2] |
m [kg] |
HR1515 | 165 | 165 | 147 | 147 | 20 | 28 | 0,0029 | 0,11 |
HR1520 | 165 | 215 | 147 | 197 | 20 | 28 | 0,0044 | 0,12 |
HR2020 | 215 | 215 | 197 | 197 | 20 | 29 | 0,0060 | 0,16 |
HR2025 | 215 | 265 | 197 | 247 | 20 | 29 | 0,0076 | 0,18 |
HR2030 | 215 | 315 | 197 | 297 | 20 | 28 | 0,0096 | 0,22 |
HR3030 | 315 | 315 | 297 | 297 | 20 | 29 | 0,0129 | 0,32 |
HR4030 | 415 | 315 | 397 | 297 | 20 | 29 | 0,0207 | 0,50 |
HR4040 | 415 | 415 | 397 | 397 | 20 | 29 | 0,0297 | 0,63 |
