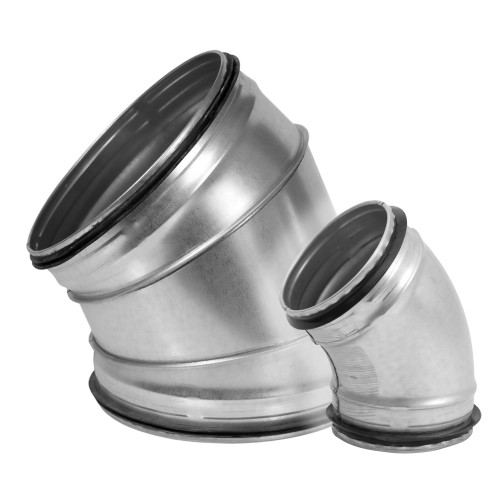

Bögen mit Lippendichtungen BFS30°

Konstruktion:

  • Material verzinkter Stahl oder anderes Metall
  • EPDM-Dichtungen
  • Gepresst-Kniestücke
  • Segment-Kniestücke
  • Hergestellt gemäß den Anforderungen der Klasse "D"



Installation:

  • Einfache Installation



Information: Bögen können auch in anderen Durchmessern gefertigt werden.





Bögen werden zum Einbau von Spiral- und Glattrohren verwendet.

Sortiere nach

Produktcode Name EAN
BFS30-100
BFS30-100
Bogen Metall, 30°- Ø100mm mit Gummi
4750492025000
BFS30-125
BFS30-125
Bogen Metall, 30°- Ø125mm mit Gummi
4750492218037
BFS30-150
BFS30-150
Bogen Metall, 30°- Ø150mm mit Gummi
20000424
BFS30-160
BFS30-160
Bogen Metall, 30°- Ø160mm mit Gummi
4750492025017
BFS30-180
BFS30-180
Bogen Metall, 30°- Ø180mm mit Gummi
20003044
BFS30-200
BFS30-200
Bogen Metall, 30°- Ø200mm mit Gummi
20000427
BFS30-250
BFS30-250
Bogen Metall, 30°- Ø250mm mit Gummi
20000429
BFS30-315
BFS30-315
Bogen Metall, 30°- Ø315mm mit Gummi
20000431
BFS30-80
BFS30-80
Bogen Metall, 30°- Ø80mm mit Gummi, gepresst
20003045



Typ Ød nom
[mm]
rm
[mm]
l
[mm]
m
[kg]
BFS30-80* 80 100 27 0,22
BFS30-100 100 100 27 0,22
BFS30-125 125 125 34 0,29
BFS30-150 150 150 41 0,38
BFS30-160 160 160 43 0,41
BFS30-180 180 180 49

0,49

BFS30-200 200 200 54 0,57
BFS30-250 250 250 68 0,86
BFS30-315 315 315 85 1,23
*Gepresst.
Bögen können auch in anderen Durchmessern gefertigt werden.
