Construcción:
Instalación:
Colores: Blanco

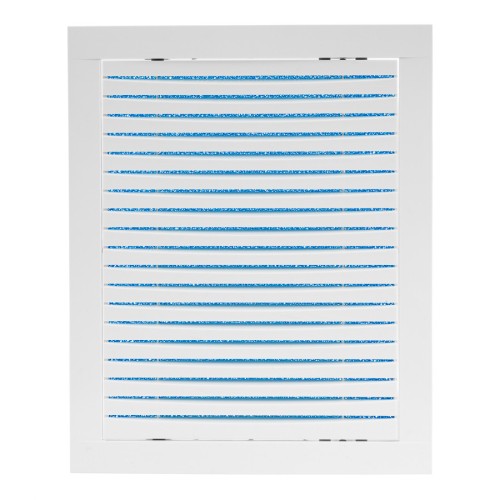

Las rejillas-trampillas de la serie HYBRID están fabricadas con plástico ABS de alta calidad y están diseñadas con un diseño moderno y dinámico. Son fáciles de montar y fijar. Proporcionan un fácil acceso a las comunicaciones debido a su funcionalidad. Las rejillas están equipadas con un filtro fácil de limpiar que absorbe la humedad, detiene la entrada de suciedad e impide la entrada de insectos.
Filtro de aire
El dispositivo está equipado con un filtro que proporciona protección contra el polvo y los insectos.
| Descripción | Ancho | Altura | Funciones | |
|---|---|---|---|---|
HR1515
|
HYBRID trampilla de rejilla con filtro, de plástico, 150x150mm
|
150 mm | 150 mm |
|
HR1520
|
HYBRID trampilla de rejilla con filtro, de plástico, 150x200mm
|
150 mm | 200 mm |
|
HR2020
|
HYBRID trampilla de rejilla con filtro, de plástico, 200x200mm
|
200 mm | 200 mm |
|
HR2025
|
HYBRID trampilla de rejilla con filtro, de plástico, 200x250mm
|
200 mm | 250 mm |
|
HR2030
|
HYBRID trampilla de rejilla con filtro, de plástico, 200x300mm
|
200 mm | 300 mm |
|
HR3030
|
HYBRID trampilla de rejilla con filtro, de plástico, 300x300mm
|
300 mm | 300 mm |
|
HR4030
|
HYBRID trampilla de rejilla con filtro, de plástico, 400x300mm
|
400 mm | 300 mm |
|
HR4040
|
HYBRID trampilla de rejilla con filtro, de plástico, 400x400mm
|
400 mm | 400 mm |
|

| Modificaciones |
| HRxxxx – color blanco |
| * HRxxxxP – color gris |
| * HRxxxxB – color marrón |
| * HRxxxxM – color negro |
| * HRxxxxY – color beige |
| * HRxxxxA – color antracita |
| * HRxxxxS – color plateado |
| * HRxxxxG – color dorado |
* No incluido en la gama principal. Disponible solo bajo pedido especial con una cantidad mínima específica.
| Tipo | A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
F [mm] |
Paso de aire [m2] |
m [kg] |
| HR1515 | 165 | 165 | 147 | 147 | 20 | 28 | 0,0029 | 0,11 |
| HR1520 | 165 | 215 | 147 | 197 | 20 | 28 | 0,0044 | 0,12 |
| HR2020 | 215 | 215 | 197 | 197 | 20 | 29 | 0,0060 | 0,16 |
| HR2025 | 215 | 265 | 197 | 247 | 20 | 29 | 0,0076 | 0,18 |
| HR2030 | 215 | 315 | 197 | 297 | 20 | 28 | 0,0096 | 0,22 |
| HR3030 | 315 | 315 | 297 | 297 | 20 | 29 | 0,0129 | 0,32 |
| HR4030 | 415 | 315 | 397 | 297 | 20 | 29 | 0,0207 | 0,50 |
| HR4040 | 415 | 415 | 397 | 397 | 20 | 29 | 0,0297 | 0,63 |
