Konstruktion:
Installation:
Färger: Vit

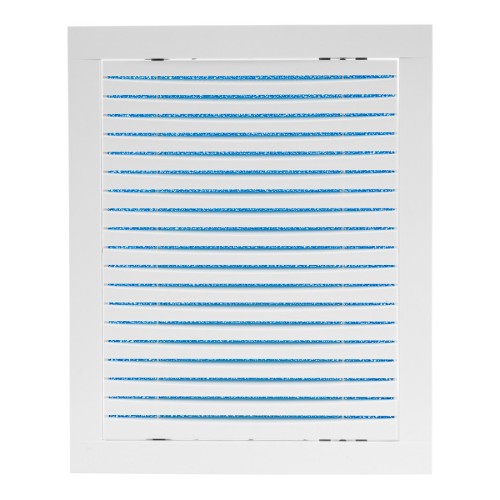

HYBRID-seriens ventilationsgaller och luckor är tillverkad av högkvalitativ ABS-plast och är designade med en modern och dynamisk design. De är lätta att installera och fästa. Ge enkel åtkomst till kommunikation på grund av deras funktionalitet. Gallren är utrustade med ett lättstädat filter som absorberar fukt, håller kvar damm och hindrar insekter från att komma in.
Luftfilter
Produkten är utrustad med ett filter som ger skydd mot damm och insekter.
Namn | Bredd | Höjd | Funktioner | |
---|---|---|---|---|
![]() HR1515
|
HYBRID galler-inspektionslucka med hiss av plast, 150x150mm
|
150 mm | 150 mm |
|
![]() HR1520
|
HYBRID galler-inspektionslucka med hiss av plast, 150x200mm
|
150 mm | 200 mm |
|
![]() HR2020
|
HYBRID galler-inspektionslucka med hiss av plast, 200x200mm
|
200 mm | 200 mm |
|
![]() HR2025
|
HYBRID galler-inspektionslucka med hiss av plast, 200x250mm
|
200 mm | 250 mm |
|
![]() HR2030
|
HYBRID galler-inspektionslucka med hiss av plast, 200x300mm
|
200 mm | 300 mm |
|
![]() HR3030
|
HYBRID galler-inspektionslucka med hiss av plast, 300x300mm
|
300 mm | 300 mm |
|
![]() HR4030
|
HYBRID galler-inspektionslucka med hiss av plast, 400x300mm
|
400 mm | 300 mm |
|
![]() HR4040
|
HYBRID galler-inspektionslucka med hiss av plast, 400x400mm
|
400 mm | 400 mm |
|
Produktvariationer |
HRxxxx – vit färg |
* HRxxxxP – grå färg |
* HRxxxxB – brun färg |
* HRxxxxM – svart färg |
* HRxxxxY – beige färg |
* HRxxxxA – antracit färg |
* HRxxxxS – silver färg |
* HRxxxxG – gyllene färg |
* Ingår ej i huvud sortimentet. Finns endast på specialbeställning med en viss minsta kvantitet.
Typ | A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
F [mm] |
Luftflöde [m2] |
m [kg] |
HR1515 | 165 | 165 | 147 | 147 | 20 | 28 | 0,0029 | 0,11 |
HR1520 | 165 | 215 | 147 | 197 | 20 | 28 | 0,0044 | 0,12 |
HR2020 | 215 | 215 | 197 | 197 | 20 | 29 | 0,0060 | 0,16 |
HR2025 | 215 | 265 | 197 | 247 | 20 | 29 | 0,0076 | 0,18 |
HR2030 | 215 | 315 | 197 | 297 | 20 | 28 | 0,0096 | 0,22 |
HR3030 | 315 | 315 | 297 | 297 | 20 | 29 | 0,0129 | 0,32 |
HR4030 | 415 | 315 | 397 | 297 | 20 | 29 | 0,0207 | 0,50 |
HR4040 | 415 | 415 | 397 | 397 | 20 | 29 | 0,0297 | 0,63 |
