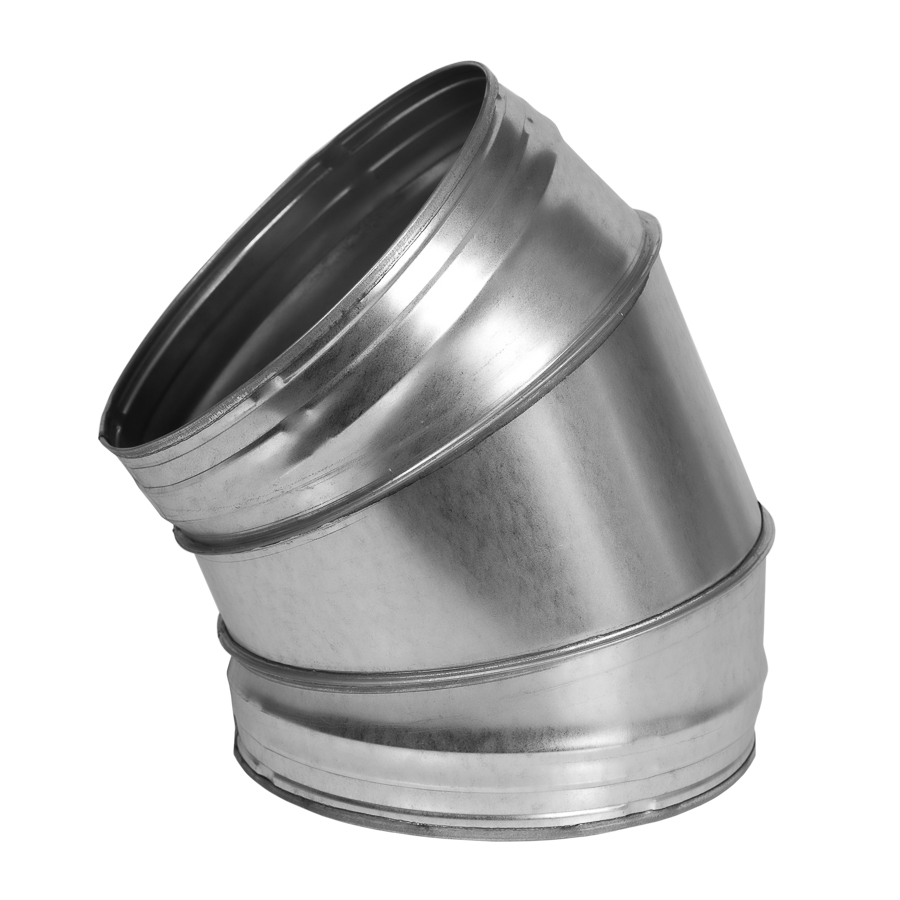

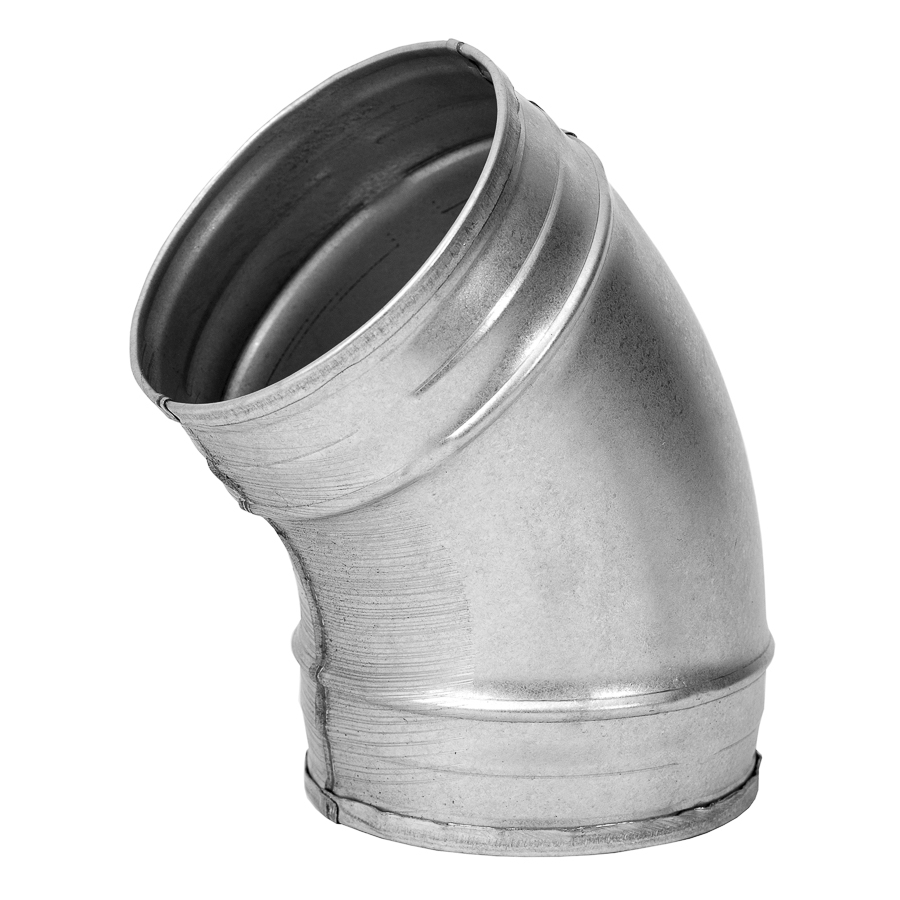

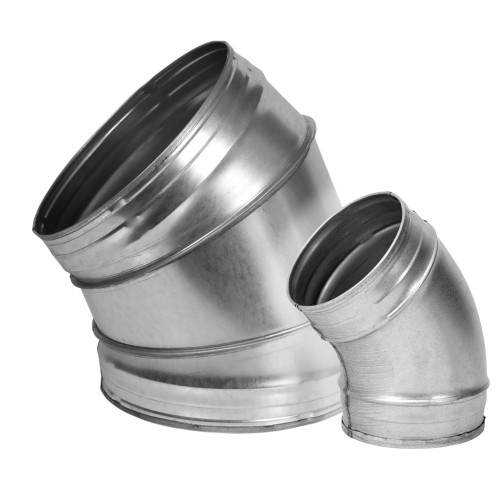

gomitos senza gommes BF45°
Costruzione:
- Materiale in acciaio zincato o altro metallo
- Pressato
- Segmentato
Installazione:
- Installazione facile.
Informazioni: Le curve possono essere prodotte in altri diametri su richiesta.
Le curve sono utilizzate per l'installazione di condotti a spirale e condotti lisci.
| Articolo | Descrizione | EAN | Connessione | |
|---|---|---|---|---|
|
BF45-150
|
gomito in metallo, 45°- Ø100mm, senza gomme
|
20000447
|
150 mm |
|
BF45-100
|
gomito in metallo, 45°- Ø100mm, senza gomme, premuto
|
4750492210499
|
100 mm |
|
BF45-125
|
gomito in metallo, 45°- Ø125mm, senza gomme, premuto
|
4750492210451
|
125 mm |
|
BF45-160
|
gomito in metallo, 45°- Ø160mm, senza gomme
|
4750492210468
|
160 mm |
|
BF45-180
|
gomito in metallo, 45°- Ø180mm, senza gomme
|
20003307
|
180 mm |
|
BF45-200
|
gomito in metallo, 45°- Ø200mm, senza gomme
|
4750492106341
|
200 mm |
|
BF45-250
|
gomito in metallo, 45°- Ø250mm, senza gomme
|
4750492210475
|
250 mm |
|
BF45-315
|
gomito in metallo, 45°- Ø315mm, senza gomme
|
4750492210482
|
315 mm |
|
BF45-80
|
gomito in metallo, 45°- Ø80mm, senza gomme, premuto
|
4750492220191
|
80 mm |

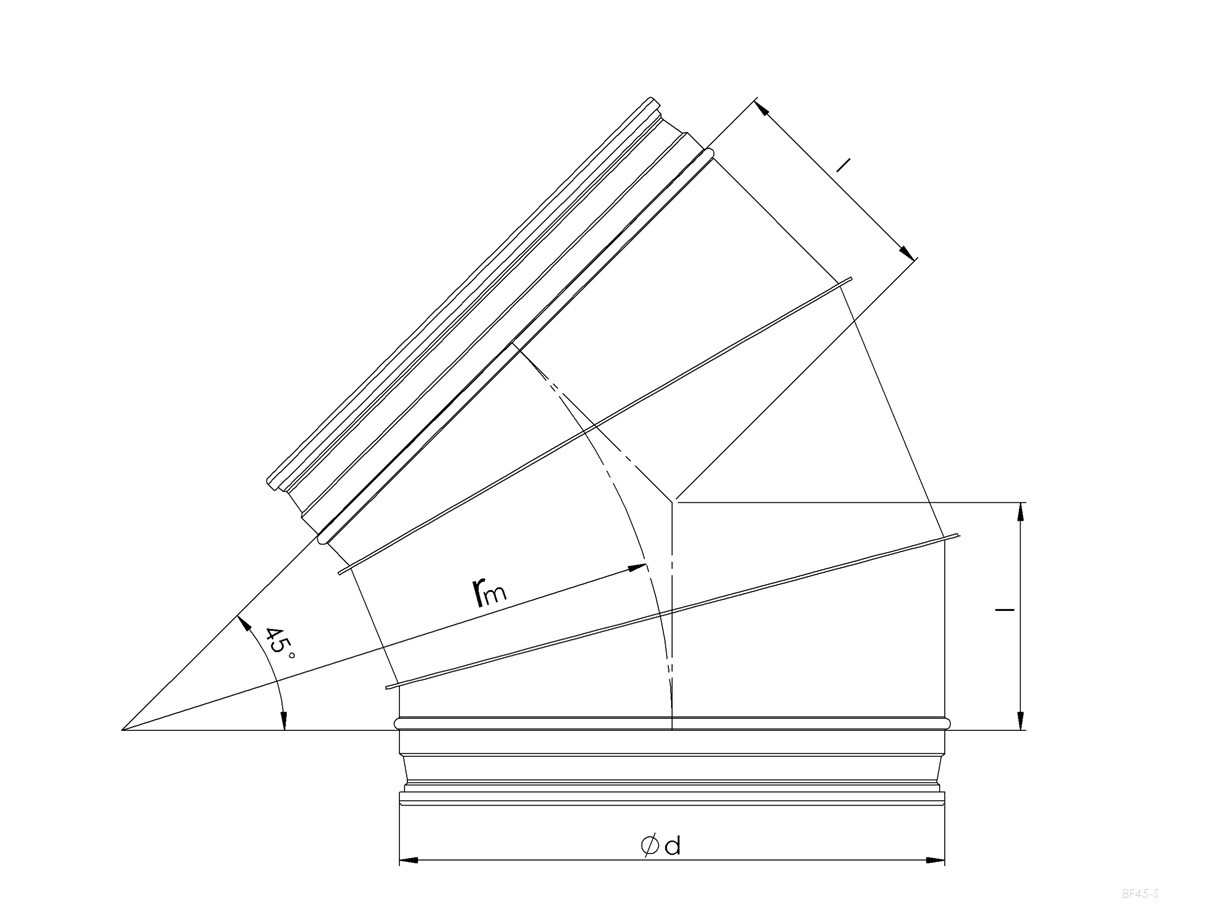

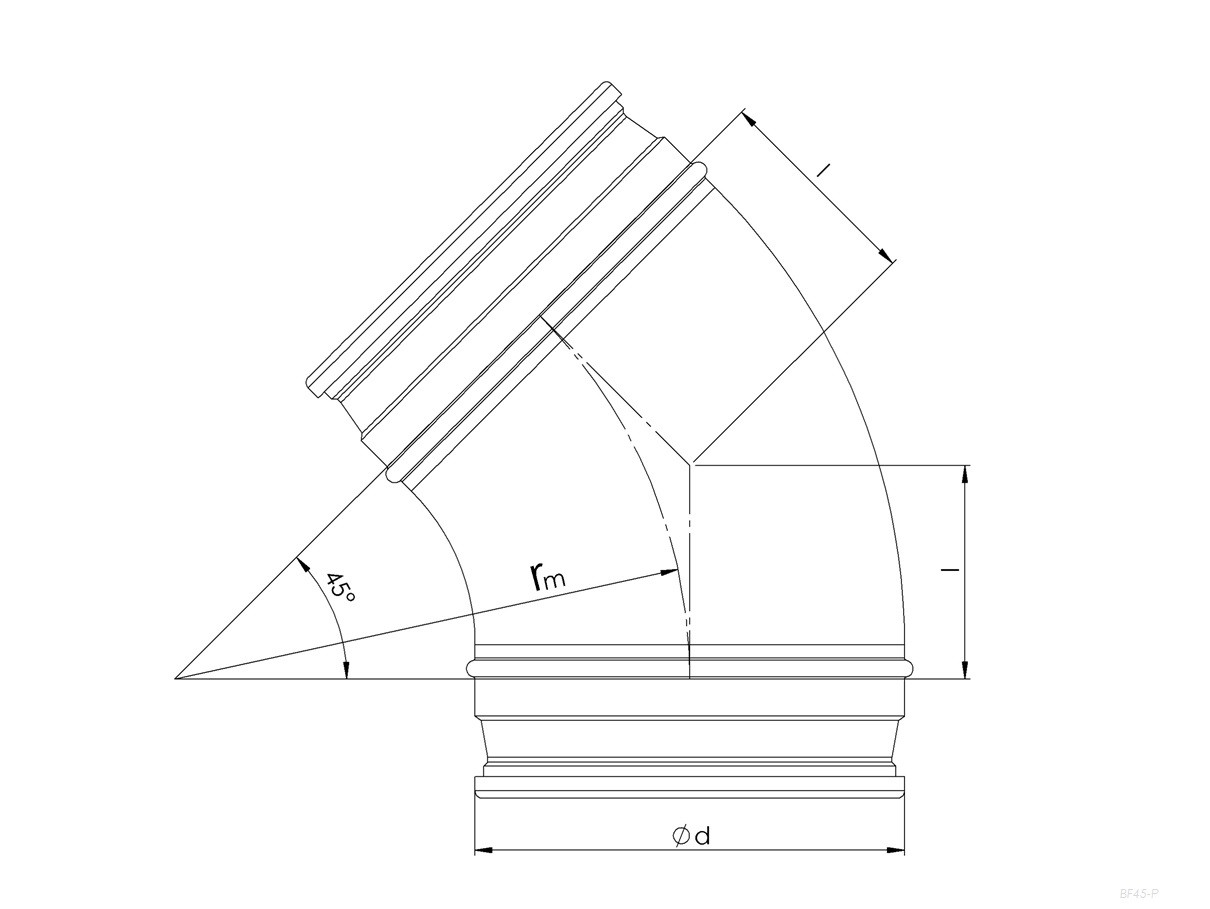

| Tipo | Ød nom [mm] |
rm [mm] |
l [mm] |
m [kg] |
| BF45-80* | 80 | 100 | 41 | 0,17 |
| BF45-100* | 100 | 100 | 41 | 0,23 |
| BF45-125* | 125 | 125 | 52 | 0,30 |
| BF45-150 | 150 | 150 | 62 | 0,45 |
| BF45-160 | 160 | 160 | 66 | 0,50 |
| BF45-180 | 180 | 180 | 74 | 0,60 |
| BF45-200 | 200 | 200 | 82 | 0,71 |
| BF45-250 | 250 | 250 | 103 | 1,1 |
| BF45-315 | 315 | 315 | 129 | 1,6 |
*Pressato.
Le curve possono essere prodotte in altri diametri su richiesta.
