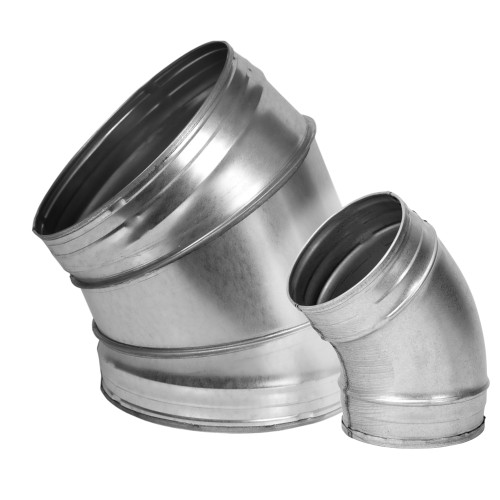

Bögen ohne Lippendichtungen BF45°
Konstruktion:
- Material verzinkter Stahl oder anderes Metall
- Gepresste-Bögen
- Segmentbögen
Installation:
- Einfache Installation
Information: Bögen können auch in anderen Durchmessern gefertigt werden.
Bögen werden zum Einbau von Spiral- und Glattrohren verwendet.
| Produktcode | Name | EAN | Verbindung | |
|---|---|---|---|---|
|
BF45-100
|
Bogen Metall, 45°- Ø100mm ohne Gummi, gepresst
|
4750492210499
|
100 mm |
|
BF45-125
|
Bogen Metall, 45°- Ø125mm ohne Gummi, gepresst
|
4750492210451
|
125 mm |
|
BF45-150
|
Bogen Metall, 45°- Ø150mm ohne Gummi
|
20000447
|
150 mm |
|
BF45-160
|
Bogen Metall, 45°- Ø160mm ohne Gummi
|
4750492210468
|
160 mm |
|
BF45-180
|
Bogen Metall, 45°- Ø180mm ohne Gummi
|
20003307
|
180 mm |
|
BF45-200
|
Bogen Metall, 45°- Ø200mm ohne Gummi
|
4750492106341
|
200 mm |
|
BF45-250
|
Bogen Metall, 45°- Ø250mm ohne Gummi
|
4750492210475
|
250 mm |
|
BF45-315
|
Bogen Metall, 45°- Ø315mm ohne Gummi
|
4750492210482
|
315 mm |
|
BF45-80
|
Bogen Metall, 45°- Ø80mm ohne Gummi, gepresst
|
4750492220191
|
80 mm |

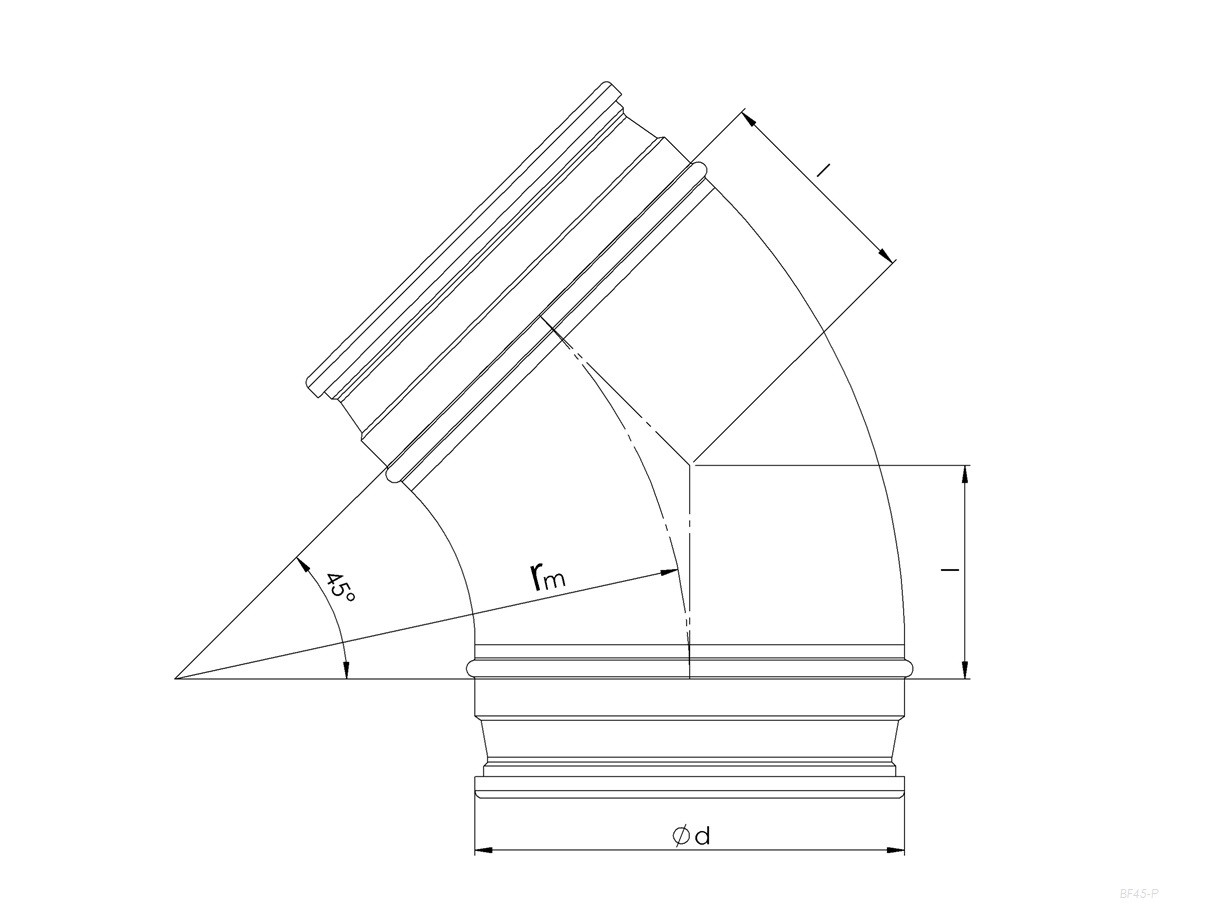

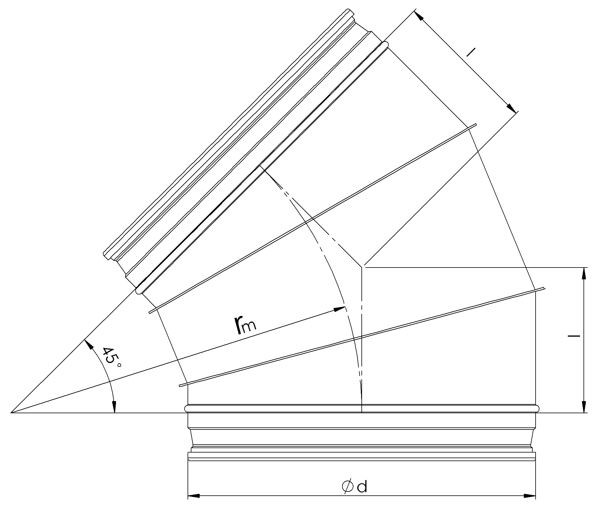

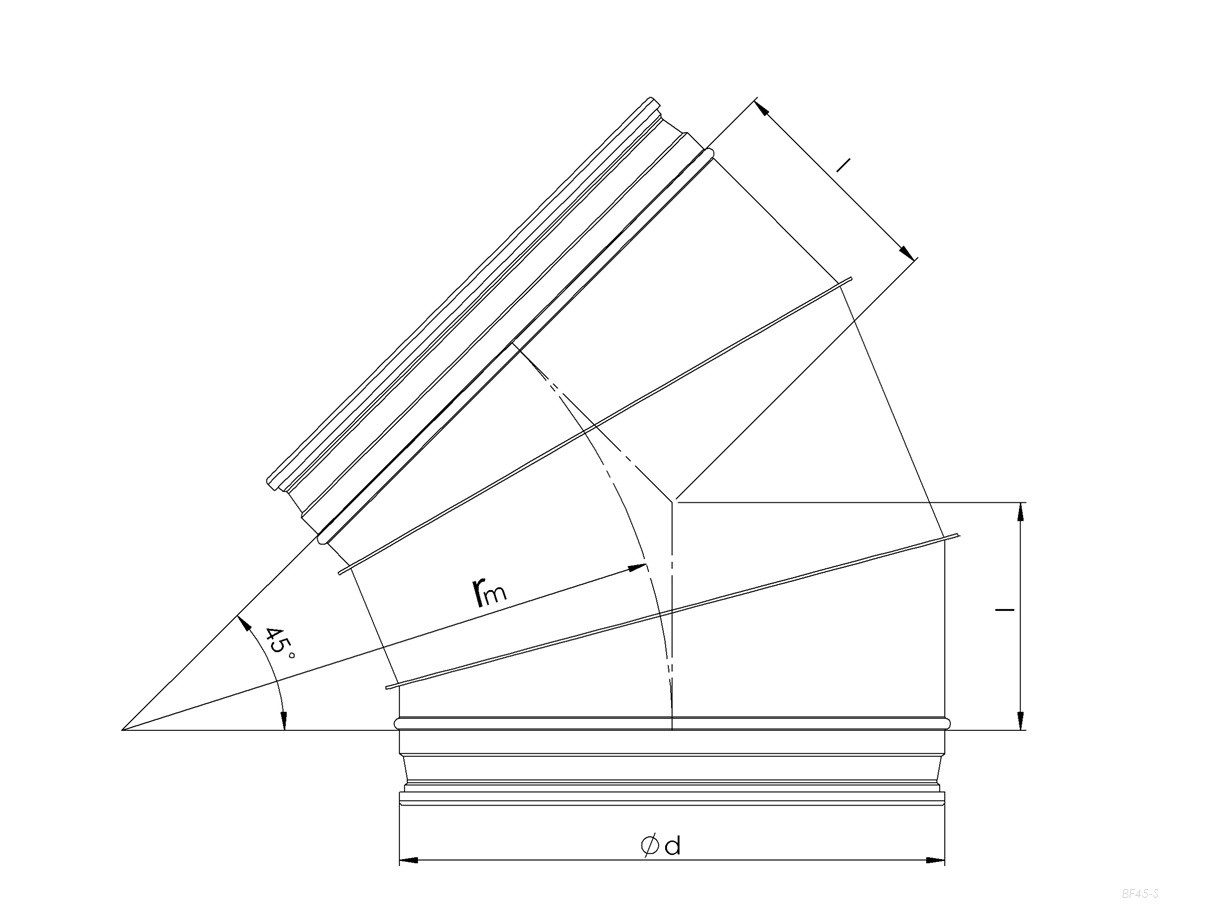

| Typ | Ød nom [mm] |
rm [mm] |
l [mm] |
m [kg] |
| BF45-80* | 80 | 100 | 41 | 0,17 |
| BF45-100* | 100 | 100 | 41 | 0,23 |
| BF45-125* | 125 | 125 | 52 | 0,30 |
| BF45-150 | 150 | 150 | 62 | 0,45 |
| BF45-160 | 160 | 160 | 66 | 0,50 |
| BF45-180 | 180 | 180 | 74 | 0,60 |
| BF45-200 | 200 | 200 | 82 | 0,71 |
| BF45-250 | 250 | 250 | 103 | 1,1 |
| BF45-300 | 300 | 300 | 123 | 1,1 |
| BF45-315 | 315 | 315 | 129 | 1,6 |
| BF45-355 | 355 | 355 | 146 | 3,2 |
| BF45-400 | 400 | 400 | 164 | 3,9 |
| BF45-450 | 450 | 450 | 185 | 4,8 |
| BF45-500 | 500 | 500 | 205 | 5,8 |
| BF45-560 | 560 | 560 | 230 | 7,1 |
| BF45-630 | 630 | 630 | 258 | 8,7 |
*Gepresst.
Bögen können auch in anderen Durchmessern gefertigt werden
