gomitos con gommes BFS90°
Costruzione:
- Materiale in acciaio zincato o altro metallo
- Guarnizione in gomma EPDM
- Pressato
- Segmentato
- Realizzato secondo la classe "D"
Installazione:
- Installazione facile.
Informazioni: Le curve possono essere prodotte in altri diametri su richiesta.
Le curve sono utilizzate per l'installazione di condotti a spirale e condotti lisci.
| Descrizione | Connessione | Classe | |
|---|---|---|---|
BFS90-100
|
gomito in metallo, 90°- Ø100mm, con gomme, premuto
|
100 mm | M1;D |
BFS90-125
|
gomito in metallo, 90°- Ø125mm, con gomme, premuto
|
125 mm | M1;D |
BFS90-150
|
gomito in metallo, 90°- Ø150mm, con gomme
|
150 mm | M1;D |
BFS90-160
|
gomito in metallo, 90°- Ø160mm, con gomme
|
160 mm | M1;D |
BFS90-180
|
gomito in metallo, 90°- Ø180mm, con gomme
|
180 mm | M1;D |
BFS90-200
|
gomito in metallo, 90°- Ø200mm, con gomme
|
200 mm | M1;D |
BFS90-250
|
gomito in metallo, 90°- Ø250mm, con gomme
|
250 mm | M1 |
BFS90-315
|
gomito in metallo, 90°- Ø315mm, con gomme
|
315 mm | M1 |
BFS90-80
|
gomito in metallo, 90°- Ø80mm, con gomme, premuto
|
80 mm | M1 |

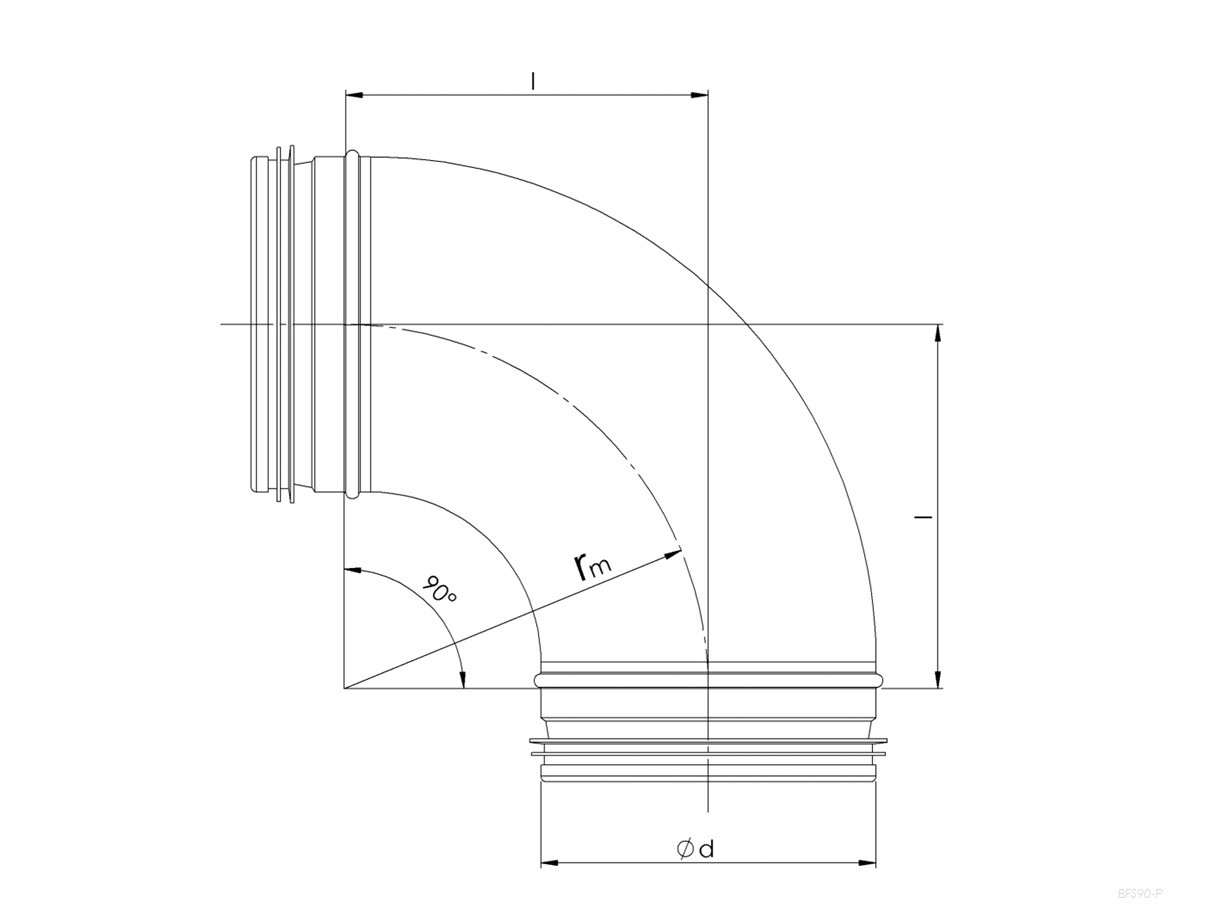

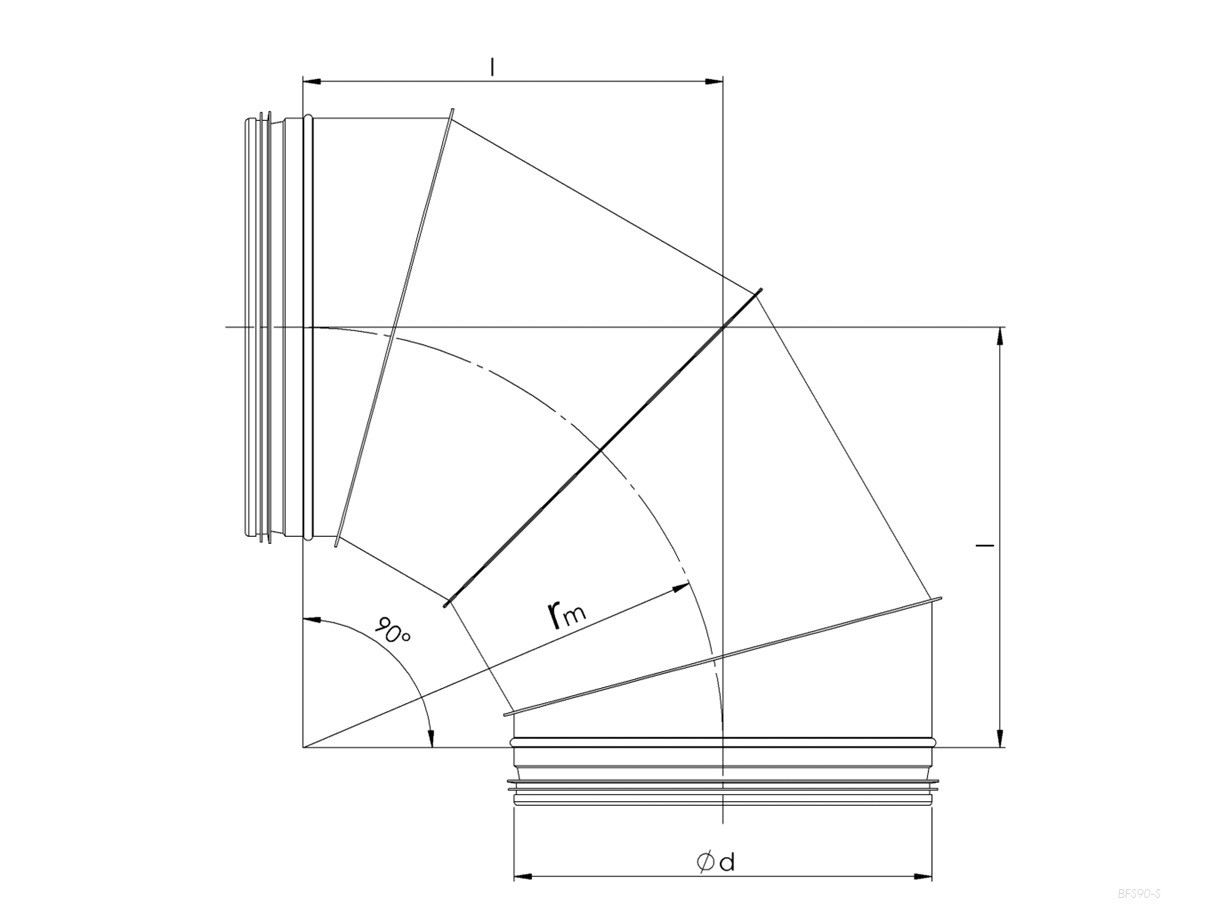

| Tipo | Ød nom [mm] |
rm [mm] |
l [mm] |
m [kg] |
| BFS90-80* | 80 | 100 | 100 |
0,24 |
| BFS90-100* | 100 | 100 | 100 | 0,31 |
| BFS90-125* | 125 | 125 | 125 | 0,46 |
| BFS90-150 | 150 | 150 | 150 | 0,65 |
| BFS90-160 | 160 | 160 | 160 | 0,72 |
| BFS90-180 | 180 | 180 | 180 | 0,88 |
| BFS90-200 | 200 | 200 | 200 | 1,05 |
| BFS90-250 | 250 | 250 | 250 | 1,6 |
| BFS90-315 | 315 | 315 | 315 | 2,4 |
*Pressato.
Le curve possono essere prodotte in altri diametri su richiesta.
