transizioni concentriche senza gomme RCL

Costruzione:

  • Materiale in acciaio zincato o altro metallo
  • Pressato
  • Segmentato



Installazione:

  • Facile installazione



Informazioni: I riduttori possono essere realizzati in altri diametri a scelta.

I riduttori RCLS sono accessori utilizzati nei sistemi di ventilazione tra due tubi di diametri diversi. Forniscono l'adattamento perfetto quando è necessario passare da un condotto di una dimensione a un'altra.

Connessione

Ordina per

Articolo Descrizione EAN Connessione
RCL100-80
RCL100-80
transizione di metallo, 100-80mm, senza gomme, pressate
4750492106594
100-80 mm
RCL120-100
RCL120-100
transizione di metallo, 120-100mm, senza gomme
4750492001790
120-100 mm
RCL120-80
RCL120-80
transizione di metallo, 120-80mm, senza gomme
20000640
120-80 mm
RCL125-100
RCL125-100
transizione di metallo, 125-100mm, senza gomme, pressate
4750492001080
125-100 mm
RCL125-80
RCL125-80
transizione di metallo, 125-80mm, senza gomme, pressate
20003215
125-80 mm
RCL150-100
RCL150-100
transizione di metallo, 150-100mm, senza gomme, pressate
4750492001752
150-100 mm
RCL150-125
RCL150-125
transizione di metallo, 150-125mm, senza gomme, pressate
4750492001769
150-125 mm
RCL150-80
RCL150-80
transizione di metallo, 150-80mm, senza gomme
20003577
150-80 mm
RCL160-100
RCL160-100
transizione di metallo, 160-100mm, senza gomme, pressate
4750492001868
160-100 mm
RCL160-125
RCL160-125
transizione di metallo, 160-125mm, senza gomme, pressate
4750492001097
160-125 mm

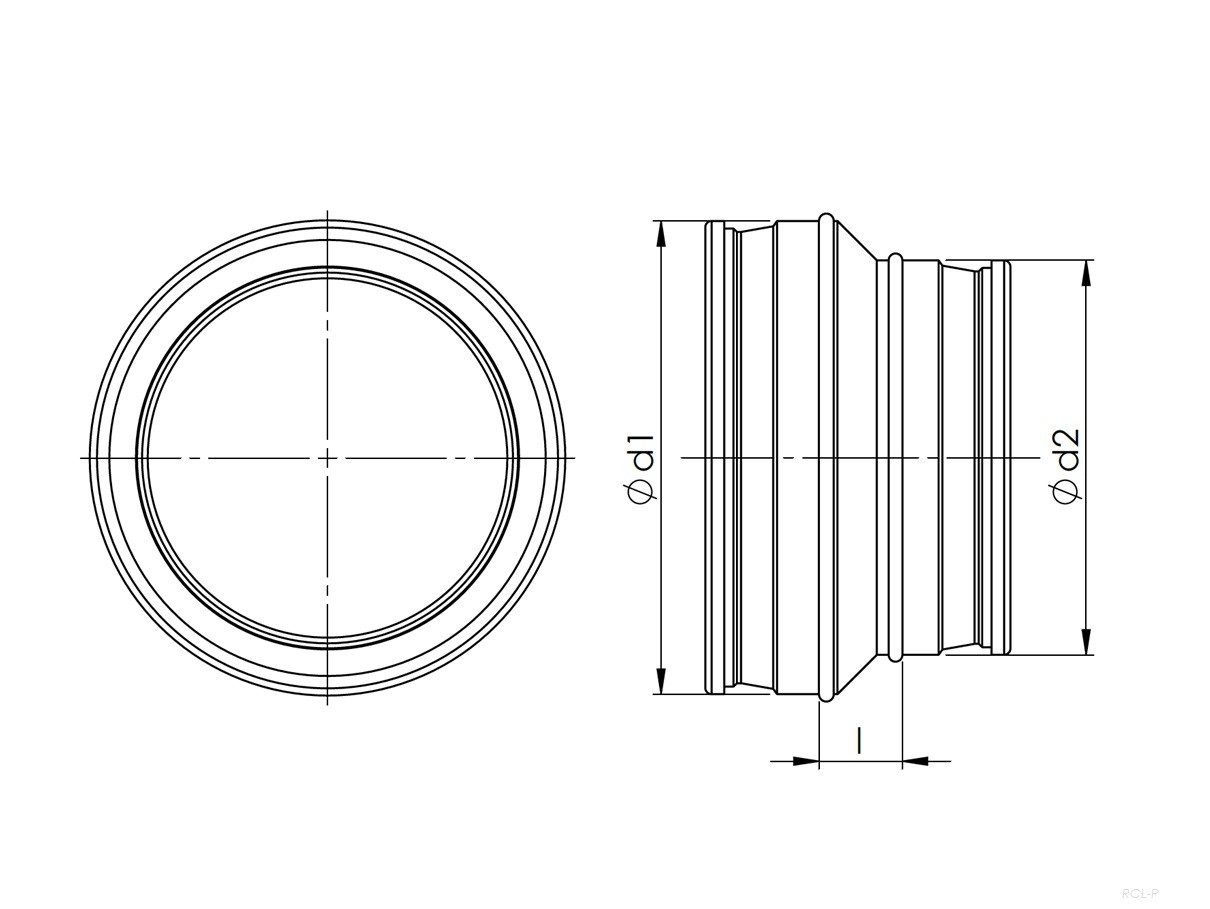

Pressato

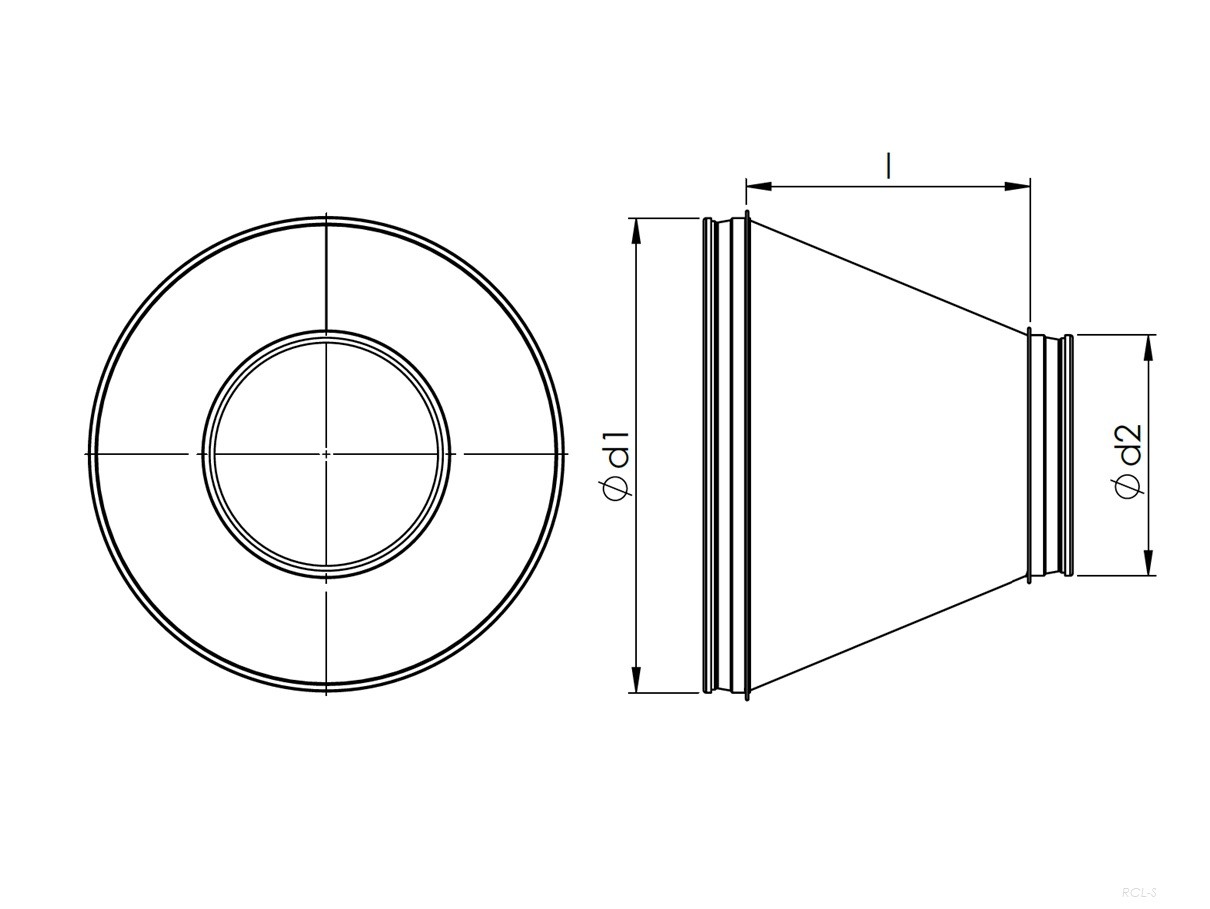

Segmentato



Tipo Ød1 nom
[mm]
Ød2 nom
[mm]
l
[mm]
m
[kg]
RCL100-80* 100 80 37,0 0,12
RCL120-100 120 100 25,7 0,12
RCL125-80* 125 80 40

0,13

RCL125-100* 125 100 34 0,14
RCL150-80 150 80 69,9 0,24

RCL150-100*

150 100 49,0 0,22
RCL150-125* 150 125 39,0 0,20
RCL160-80 160 80 78,7 0,26
RCL160-100* 160 100 56,0 0,25
RCL160-125* 160 125 45,0 0,20
RCL160-140 160 140 25,7 0,23
RCL160-150 160 150 23,7 0,30
RCL180-80 180 80 96,4 0,32
RCL180-100 180 100 78,7 0,31
RCL180-125 180 125 56,6 0,29
RCL180-150 180 150 34,5 0,27
RCL180-160 180 160 25,7 0,26
RCL200-80 200 80 114,0 0,37
RCL200-100* 200 100 65,0 0,34
RCL200-125* 200 125 57,0 0,32
RCL200-150* 200 150 46,0 0,30
RCL200-160* 200 160 37,0 0,28
RCL200-180 200 180 25,7 0,29
RCL250-100 200 100 140,6 0,56
RCL250-125 250 125 118,5 0,54
RCL250-150 250 150 96,4 0,52
RCL250-160 250 160 87,5 0,51
RCL250-180 250 180 69,9 0,48
RCL250-200 250 200 52,2 0,45
RCL300-100 300 100 184,7 0,76
RCL300-125 300 125 162,7 0,74
RCL300-150 300 150 140,6 0,72
RCL300-160 300 160 131,7 0,71
RCL300-180 300 180 114,0 0,68
RCL300-200 300 200 96,4 0,65
RCL300-250 300 250 52,2 0,59
RCL315-100 315 100 198,0 0,82
RCL315-125 315 125 175,9 0,80
RCL315-150 315 150 153,8 0,78
RCL315-160 315 160 145,0 0,77
RCL315-180 315 180 127,3 0,74
RCL315-200 315 200 109,6 0,71
RCL315-250 315 250 65,4 0,65
RCL315-300 315 300 36,0 0,58
*Pressato
I bendaggi possono essere realizzati in altri diametri a scelta.
