dimensionsändring koncentrisk utan packningar RCL

Konstruktion:

  • Material: förzinkat stål eller annat metall
  • Pressad
  • Segmenterad



Installation:

  • Enkel installation



Information: Reducerare kan tillverkas i andra diameter enligt val.

RCL-reduktorer är anslutningsdelar som används i ventilationssystem mellan två rör med olika diameter och ger perfekt passform när du behöver byta från en storlek på kanalen till en annan storlek.

Diameter

Sortera efter

Produktkod Namn EAN Diameter
RCL100-80
RCL100-80
överledning av metal, Ø100-Ø80mm utan gummin, pressad
4750492106594
100-80 mm
RCL120-100
RCL120-100
överledning av metal, Ø120-Ø100mm utan gummin
4750492001790
120-100 mm
RCL120-80
RCL120-80
överledning av metal, Ø120-Ø80mm utan gummin
20000640
120-80 mm
RCL125-100
RCL125-100
överledning av metal, Ø125-Ø100mm utan gummin, pressad
4750492001080
125-100 mm
RCL125-80
RCL125-80
överledning av metal, Ø125-Ø80mm utan gummin, pressad
20003215
125-80 mm
RCL150-100
RCL150-100
överledning av metal, Ø150-Ø100mm utan gummin, pressad
4750492001752
150-100 mm
RCL150-125
RCL150-125
överledning av metal, Ø150-Ø125mm utan gummin, pressad
4750492001769
150-125 mm
RCL150-80
RCL150-80
överledning av metal, Ø150-Ø80mm utan gummin
20003577
150-80 mm
RCL160-100
RCL160-100
överledning av metal, Ø160-Ø100mm utan gummin, pressad
4750492001868
160-100 mm
RCL160-125
RCL160-125
överledning av metal, Ø160-Ø125mm utan gummin, pressad
4750492001097
160-125 mm

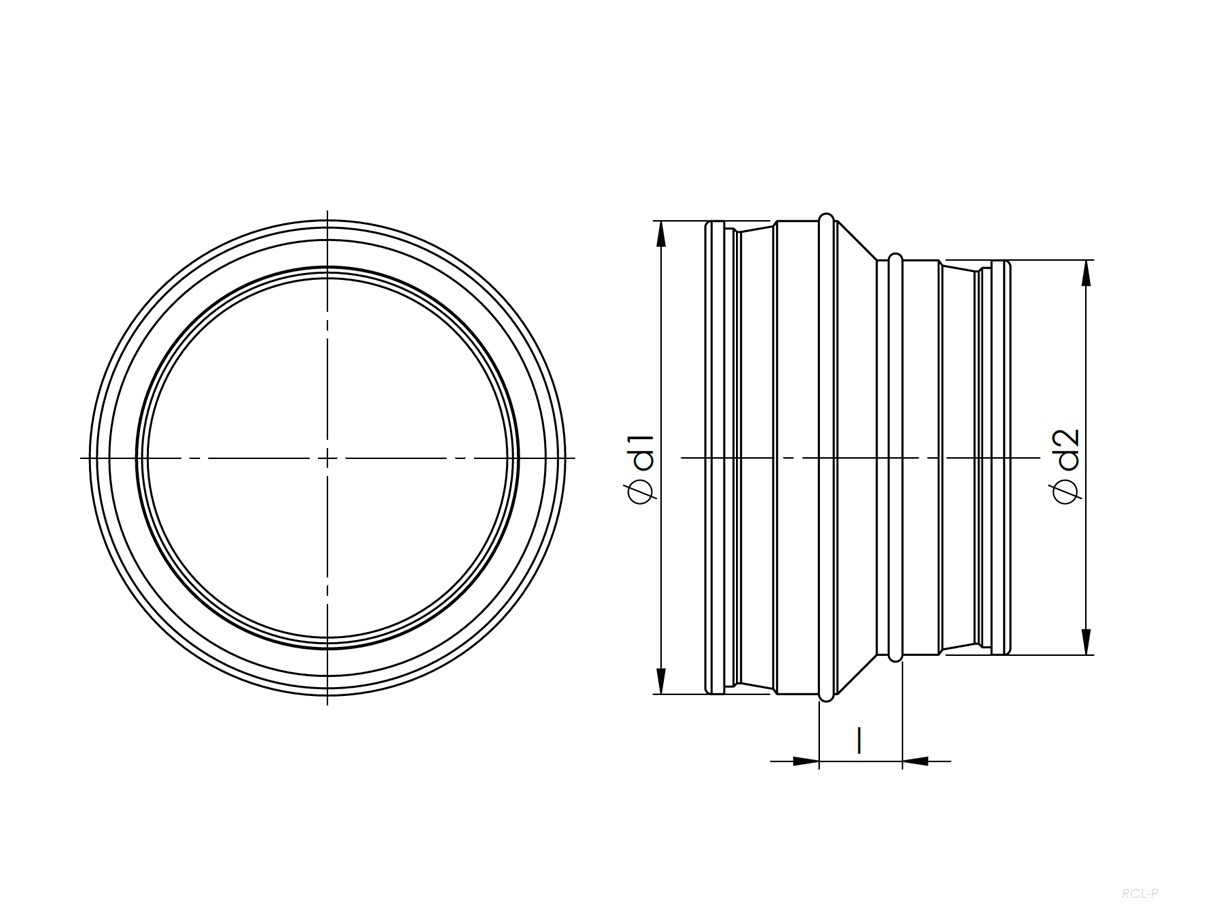

Pressade

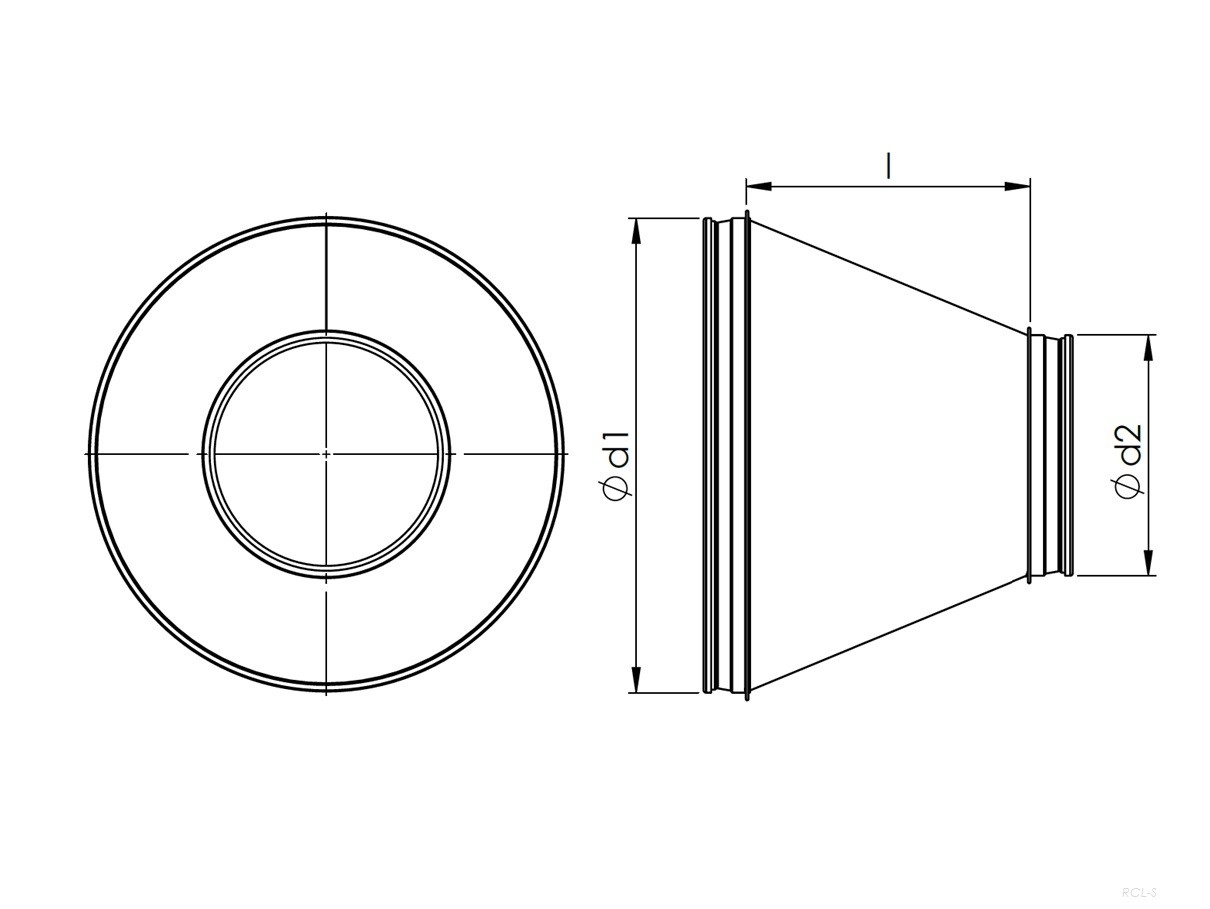

Segmenterad



Typ Ød1 nom
[mm]
Ød2 nom
[mm]
l
[mm]
m
[kg]
RCL100-80* 100 80 37 0,12
RCL120-100 120 100 25,7 0,12
RCL120-80 120 80 43 0,14
RCL125-100* 125 100 34 0,14
RCL125-80* 125 80 40 0,13
RCL150-80 150 80 69,9 0,24
RCL150-100* 150 100 49 0,22
RCL150-125* 150 125 39 0,2
RCL160-80 160 80 78,7 0,26
RCL160-100* 160 100 56 0,25
RCL160-125* 160 125 45 0,2
RCL160-150 160 150 23,7 0,3
RCL180-80 180 80 96,4 0,32
RCL180-100 180 100 78,7 0,31
RCL180-125 180 125 56,6 0,29
RCL180-150 180 150 34,5 0,27
RCL180-160 180 160 25,7 0,26
RCL200-80 200 80 114 0,37
RCL200-100* 200 100 65 0,34
RCL200-125* 200 125 57 0,32
RCL200-150* 200 150 46 0,3
RCL200-160* 200 160 37 0,28
RCL200-180 200 180 25,7 0,29
RCL250-100 200 100 140,6 0,56
RCL250-125 250 125 118,5 0,54
RCL250-150 250 150 96,4 0,52
RCL250-160 250 160 87,5 0,51
RCL250-180 250 180 69,9 0,48
RCL250-200 250 200 52,2 0,45
RCL315-100 315 100 198 0,82
RCL315-125 315 125 175,9 0,8
RCL315-150 315 150 153,8 0,78
RCL315-160 315 160 145 0,77
RCL315-180 315 180 127,3 0,74
RCL315-200 315 200 109,6 0,71
RCL315-250 315 250 65,4 0,65
*Pressade
Böjningar kan tillverkas i andra diametrar efter val.
