codos con gomas BFS60°
Construcción:
- Material de acero galvanizado u otro metal
- Junta de goma EPDM
- Prensado
- Segmentado
- Fabricado según la clase "D"
Instalación:
- Instalación fácil.
Información: Los codos se pueden fabricar en otros diámetros bajo pedido.
Los codos se utilizan para la instalación de conductos en espiral y conductos lisos.
| Descripción | Conexión | Clase | |
|---|---|---|---|
BFS60-100
|
codo metálico, 60°- Ø100mm, con gomas
|
100 mm | M1;D |
BFS60-125
|
codo metálico, 60°- Ø125mm, con gomas
|
125 mm | M1;D |
BFS60-150
|
codo metálico, 60°- Ø150mm, con gomas
|
150 mm | M1;D |
BFS60-160
|
codo metálico, 60°- Ø160mm, con gomas
|
160 mm | M1;D |
BFS60-180
|
codo metálico, 60°- Ø180mm, con gomas
|
180 mm | M1;D |
BFS60-200
|
codo metálico, 60°- Ø200mm, con gomas
|
200 mm | M1;D |
BFS60-250
|
codo metálico, 60°- Ø250mm, con gomas
|
250 mm | M1;D |
BFS60-315
|
codo metálico, 60°- Ø315mm, con gomas
|
315 mm | M1;D |
BFS60-80
|
codo metálico, 60°- Ø80mm, con gomas, presionado
|
80 mm | M1;D |

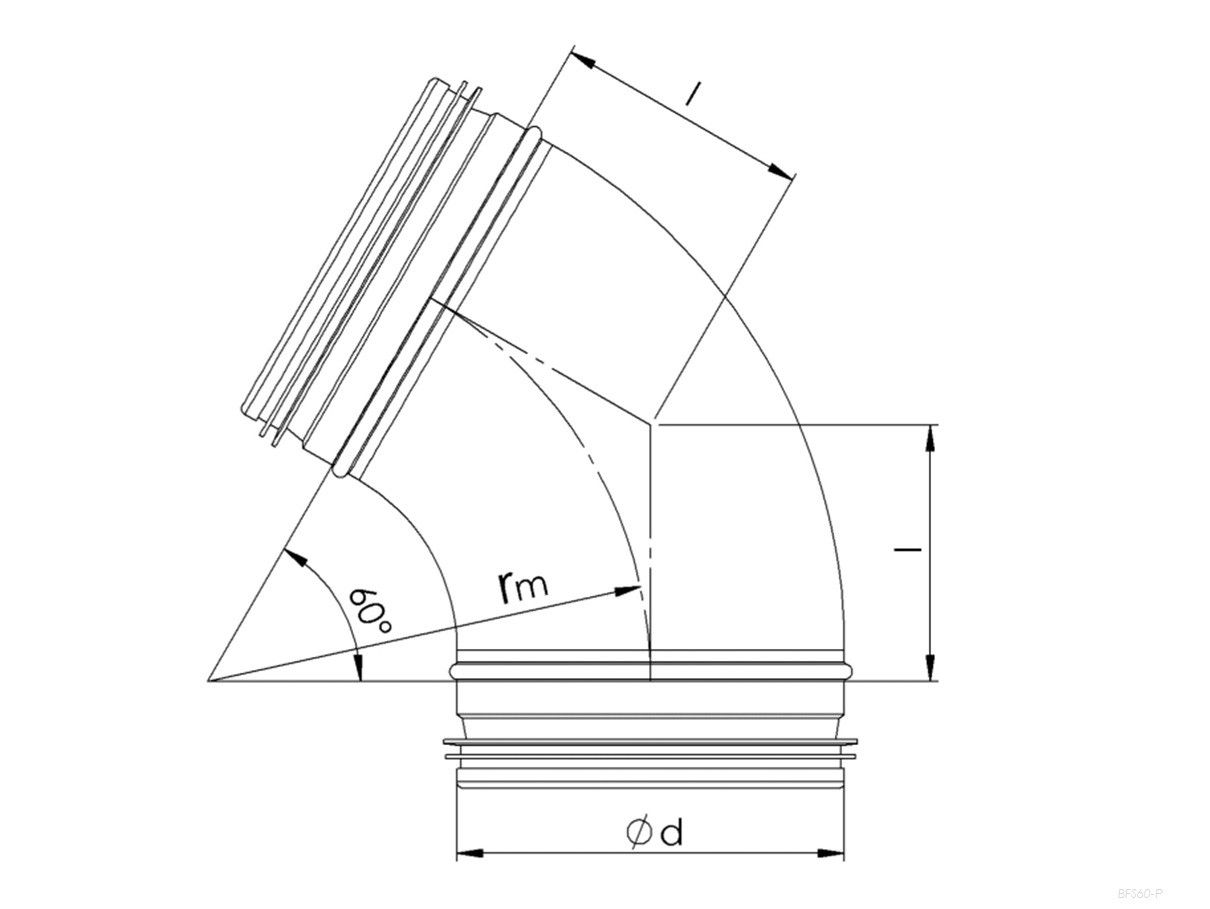

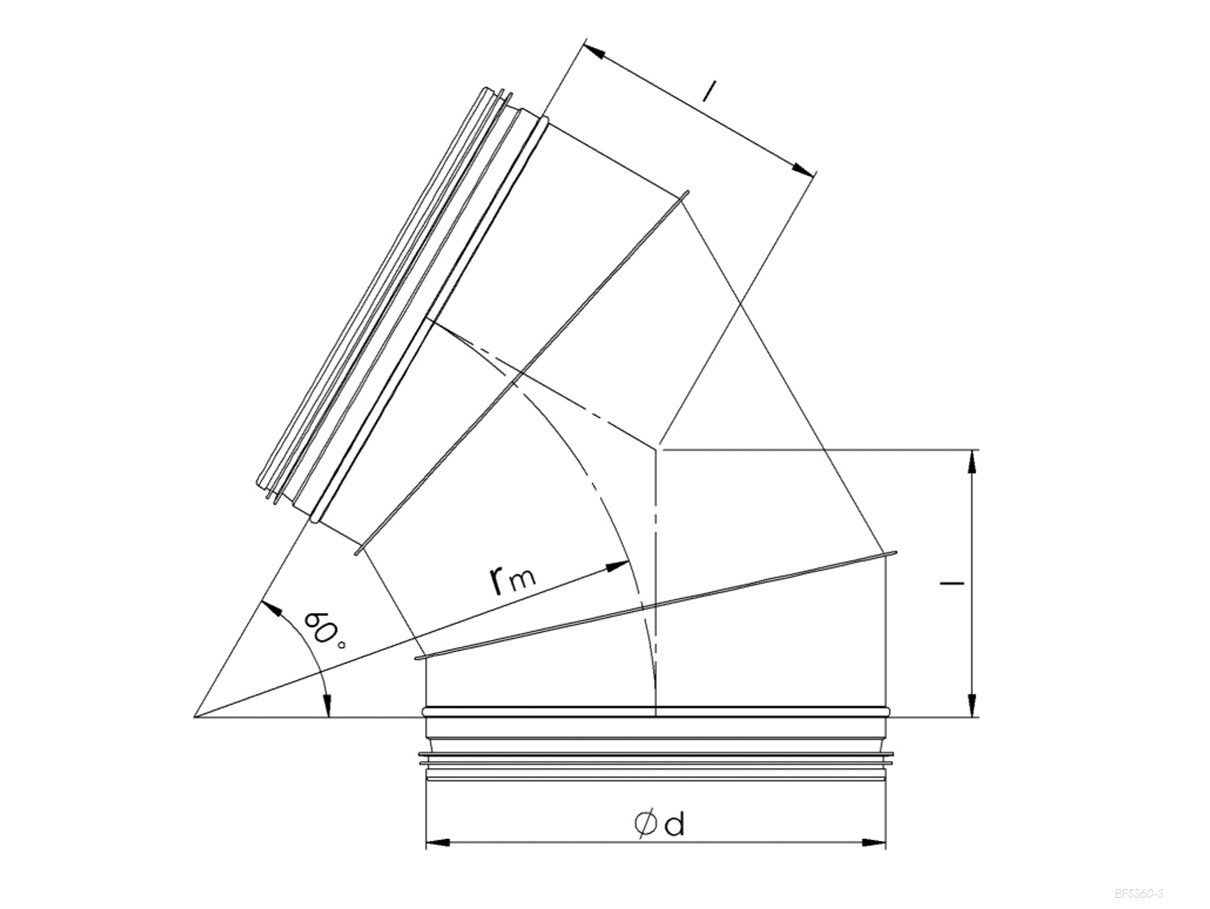

| Tipo | Ød nom [mm] |
rm [mm] |
l [mm] |
m [kg] |
| BFS60-80* | 80 | 100 | 58 |
0,20 |
| BFS60-100 | 100 | 100 | 58 | 0,29 |
| BFS60-125 | 125 | 125 | 72 | 0,44 |
| BFS60-150 | 150 | 150 | 87 | 0,63 |
| BFS60-160 | 160 | 160 | 92 | 0,70 |
| BFS60-180 | 180 | 180 | 104 | 0,85 |
| BFS60-200 | 200 | 200 | 115 | 0,96 |
| BFS60-250 | 250 | 250 | 144 | 1,1 |
| BFS60-315 | 315 | 315 | 182 | 2,2 |
*Prensado.
Los codos se pueden fabricar en otros diámetros bajo pedido.
