alkūnės su tarpinėmis BFS60°
Konstrukcija:
- Medžiaga: cinkuotas plienas arba kitas metalas
- EPDM gumos sandarinimas
- Spaudžiama
- Segmentuota
- Pagaminta pagal „D“ klasę
Montavimas:
- Lengvas montavimas
Informacija: Lenkai gali būti pagaminti ir kitais skersmenimis pagal pasirinkimą.
Lenkimo formos naudojamos spiralinių kanalų ir paprastų kanalų įrengimui.
| Pavadinimas | Skersmuo | Klasė | |
|---|---|---|---|
BFS60-100
|
alkūnė metalinė, 60°- Ø100mm su gumomis
|
100 mm | M1;D |
BFS60-125
|
alkūnė metalinė, 60°- Ø125mm su gumomis
|
125 mm | M1;D |
BFS60-150
|
alkūnė metalinė, 60°- Ø150mm su gumomis
|
150 mm | M1;D |
BFS60-160
|
alkūnė metalinė, 60°- Ø160mm su gumomis
|
160 mm | M1;D |
BFS60-180
|
alkūnė metalinė, 60°- Ø180mm su gumomis
|
180 mm | M1;D |
BFS60-200
|
alkūnė metalinė, 60°- Ø200mm su gumomis
|
200 mm | M1;D |
BFS60-250
|
alkūnė metalinė, 60°- Ø250mm su gumomis
|
250 mm | M1;D |
BFS60-315
|
alkūnė metalinė, 60°- Ø315mm su gumomis
|
315 mm | M1;D |
BFS60-80
|
alkūnė metalinė, 60°- Ø80mm su gumomis, presuota
|
80 mm | M1;D |

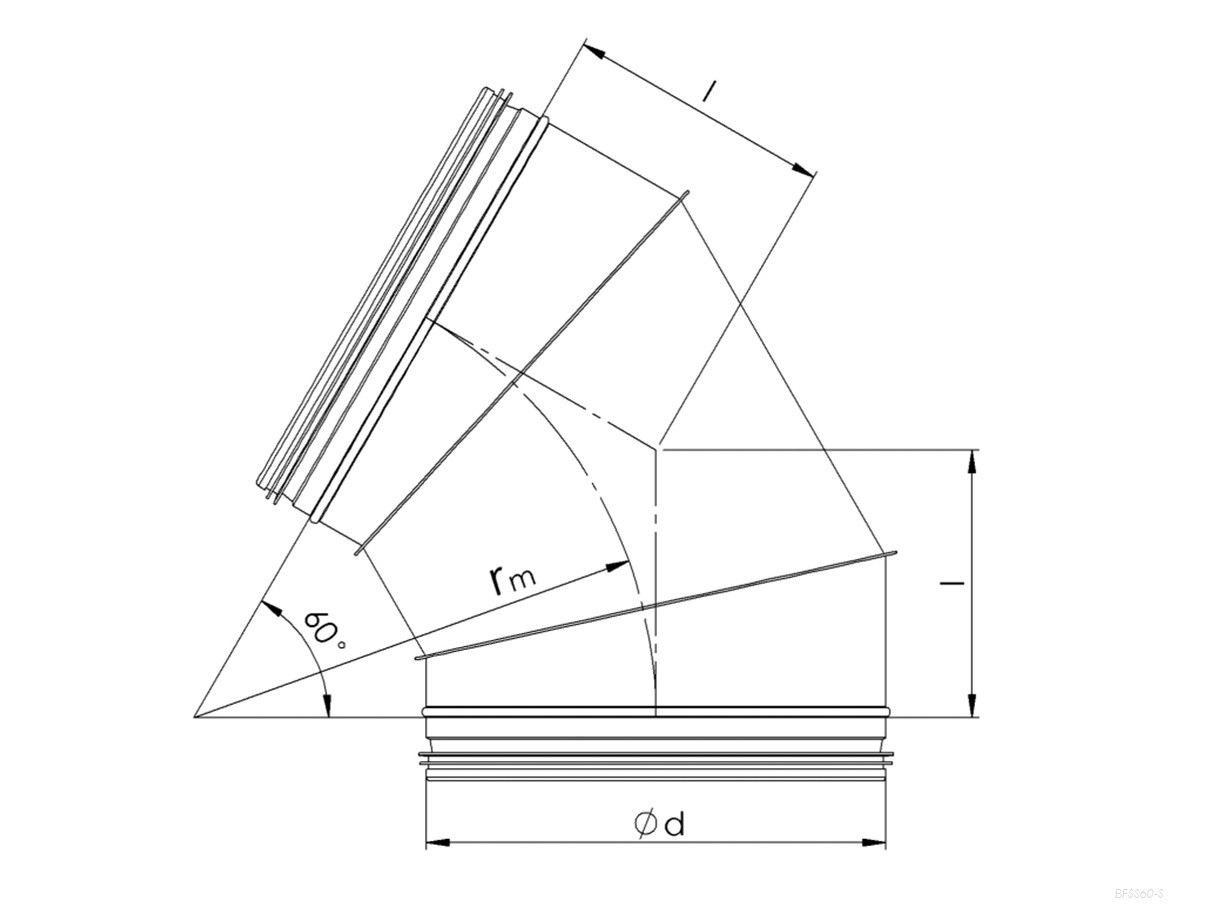

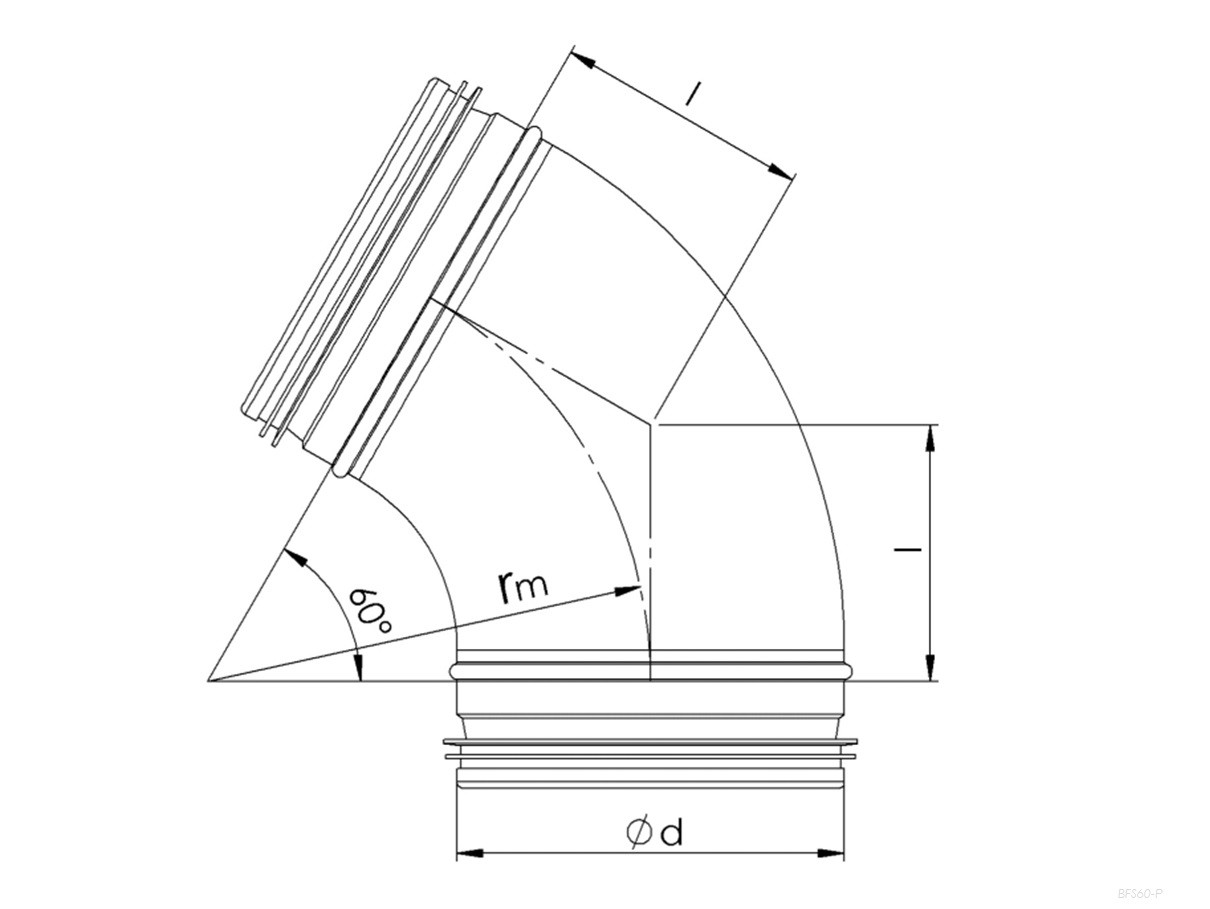

| Tipas | Ød nom [mm] |
rm [mm] |
l [mm] |
m [kg] |
| BFS60-80* | 80 | 100 | 58 |
0,20 |
| BFS60-100 | 100 | 100 | 58 | 0,29 |
| BFS60-125 | 125 | 125 | 72 | 0,44 |
| BFS60-150 | 150 | 150 | 87 | 0,63 |
| BFS60-160 | 160 | 160 | 92 | 0,70 |
| BFS60-180 | 180 | 180 | 104 | 0,85 |
| BFS60-200 | 200 | 200 | 115 | 0,96 |
| BFS60-250 | 250 | 250 | 144 | 1,1 |
| BFS60-315 | 315 | 315 | 182 | 2,2 |
*Presuoti.
Lenkimai gali būti pagaminti ir kitokio skersmens pagal pasirinkimą.
