coudes avec des caoutchoucs BFS60°
Construction:
- Matériau en acier galvanisé ou autre métal
- Joint en caoutchouc EPDM
- Pressé
- Segmenté
- Fabriqué selon la classe "D"
Installation:
- Installation facile.
Information: Les coudes peuvent être fabriqués dans d'autres diamètres sur demande.
Les coudes sont utilisés pour l'installation de conduits en spirale et de conduits droits.
| Article | Nom | EAN | Connexion | Classe | |
|---|---|---|---|---|---|
|
BFS60-100
|
coude en métal, 60°- Ø100mm, avec des caoutchoucs
|
4750492001011
|
100 mm | M1;D |
|
BFS60-125
|
coude en métal, 60°- Ø125mm, avec des caoutchoucs
|
4750492001028
|
125 mm | M1;D |
|
BFS60-150
|
coude en métal, 60°- Ø150mm, avec des caoutchoucs
|
20000466
|
150 mm | M1;D |
|
BFS60-160
|
coude en métal, 60°- Ø160mm, avec des caoutchoucs
|
4750492001035
|
160 mm | M1;D |
|
BFS60-180
|
coude en métal, 60°- Ø180mm, avec des caoutchoucs
|
20003283
|
180 mm | M1;D |
|
BFS60-200
|
coude en métal, 60°- Ø200mm, avec des caoutchoucs
|
4750492001042
|
200 mm | M1;D |
|
BFS60-250
|
coude en métal, 60°- Ø250mm, avec des caoutchoucs
|
4750492210550
|
250 mm | M1;D |
|
BFS60-315
|
coude en métal, 60°- Ø315mm, avec des caoutchoucs
|
4750492210567
|
315 mm | M1;D |
|
BFS60-80
|
coude en métal, 60°- Ø80mm, avec des caoutchoucs, pressé
|
20003276
|
80 mm | M1;D |

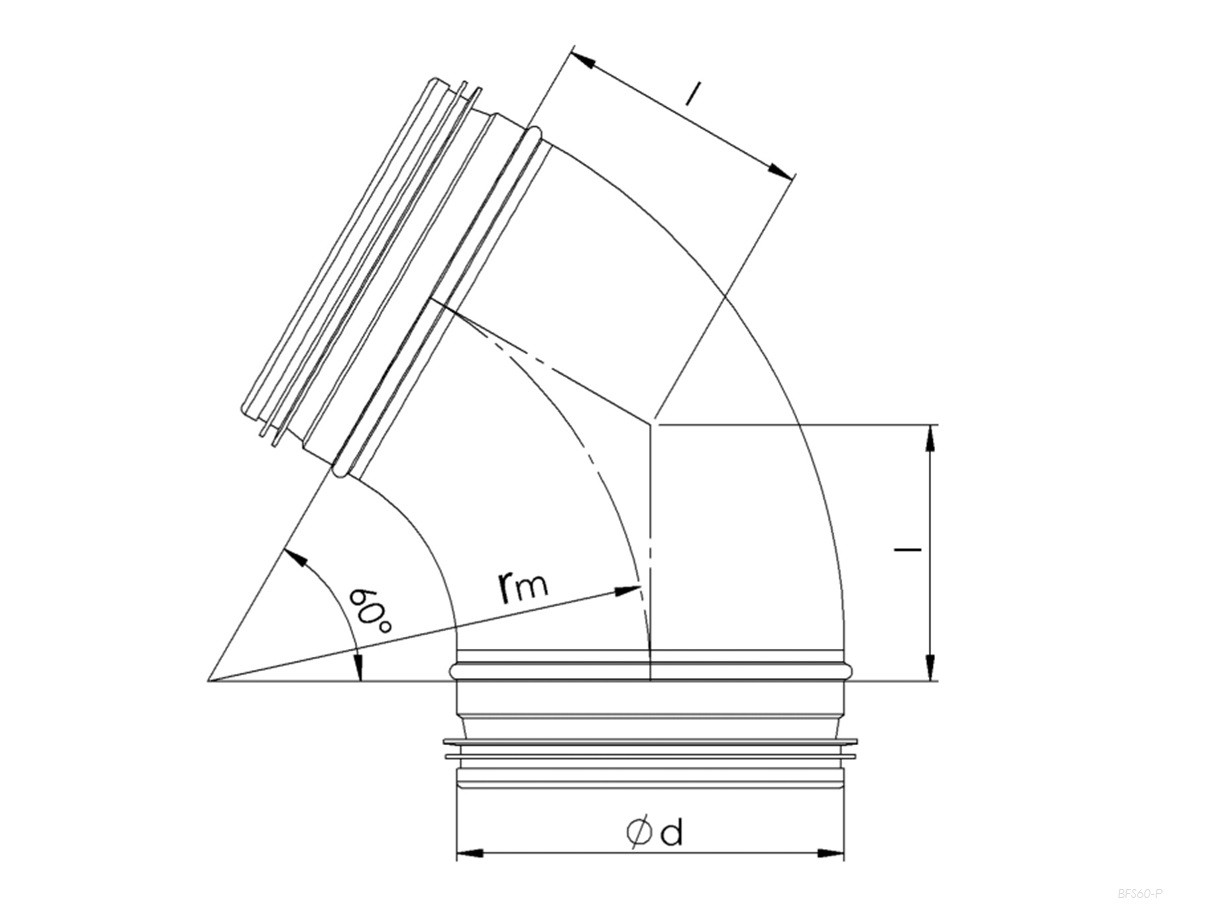

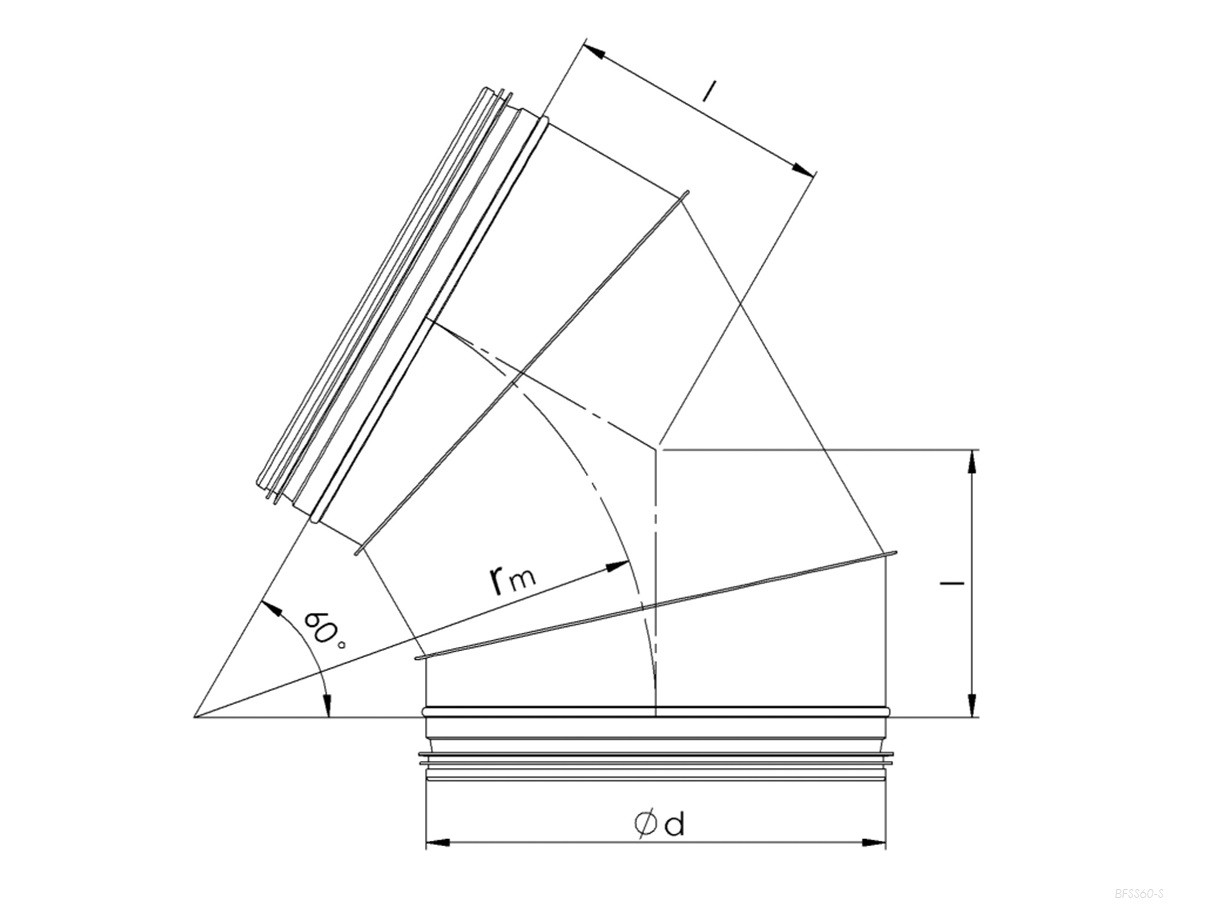

| Type de | Ød nom [mm] |
rm [mm] |
l [mm] |
m [kg] |
| BFS60-80* | 80 | 100 | 58 |
0,20 |
| BFS60-100 | 100 | 100 | 58 | 0,29 |
| BFS60-125 | 125 | 125 | 72 | 0,44 |
| BFS60-150 | 150 | 150 | 87 | 0,63 |
| BFS60-160 | 160 | 160 | 92 | 0,70 |
| BFS60-180 | 180 | 180 | 104 | 0,85 |
| BFS60-200 | 200 | 200 | 115 | 0,96 |
| BFS60-250 | 250 | 250 | 144 | 1,1 |
| BFS60-315 | 315 | 315 | 182 | 2,2 |
*Pressé.
Les coudes peuvent être fabriqués dans d'autres diamètres sur demande.
