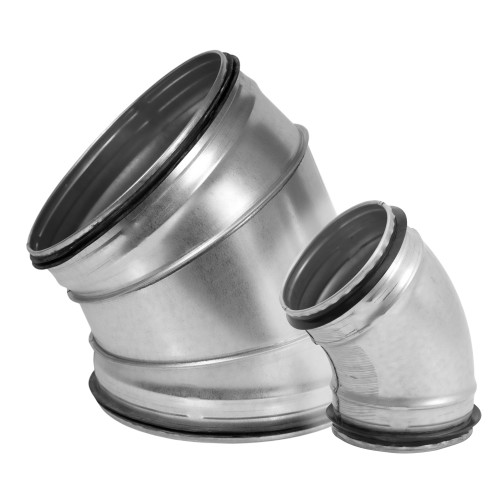

böj med packningar BFS60°
Konstruktion:
- Material: förzinkat stål eller annat metall
- EPDM-gummiförsegling
- Pressad
- Segmenterad
- Tillverkad enligt "D" klass
Installation:
- Enkel installation
Information: Böjar kan tillverkas i andra diameter enligt val.
Böjar används för installation av spiralformade kanaler och vanliga kanaler.
| Produktkod | Namn | EAN | Diameter | Klass | |
|---|---|---|---|---|---|
|
BFS60-100
|
böjning av metall, 60°- Ø100mm med gummin
|
4750492001011
|
100 mm | M1;D |
|
BFS60-125
|
böjning av metall, 60°- Ø125mm med gummin
|
4750492001028
|
125 mm | M1;D |
|
BFS60-150
|
böjning av metall, 60°- Ø150mm med gummin
|
20000466
|
150 mm | M1;D |
|
BFS60-160
|
böjning av metall, 60°- Ø160mm med gummin
|
4750492001035
|
160 mm | M1;D |
|
BFS60-180
|
böjning av metall, 60°- Ø180mm med gummin
|
20003283
|
180 mm | M1;D |
|
BFS60-200
|
böjning av metall, 60°- Ø200mm med gummin
|
4750492001042
|
200 mm | M1;D |
|
BFS60-250
|
böjning av metall, 60°- Ø250mm med gummin
|
4750492210550
|
250 mm | M1;D |
|
BFS60-315
|
böjning av metall, 60°- Ø315mm med gummin
|
4750492210567
|
315 mm | M1;D |
|
BFS60-80
|
böjning av metall, 60°- Ø80mm med gummin, pressad
|
20003276
|
80 mm | M1;D |

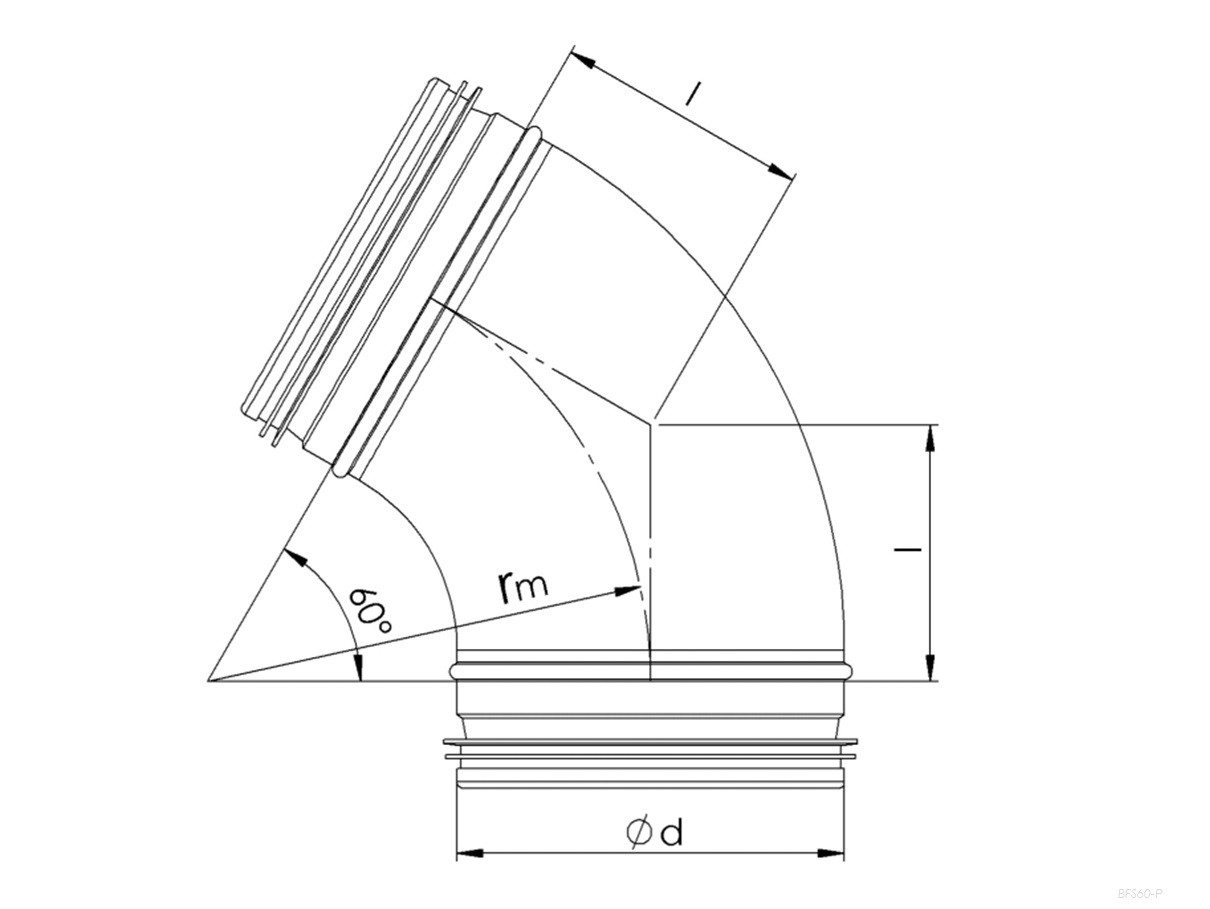

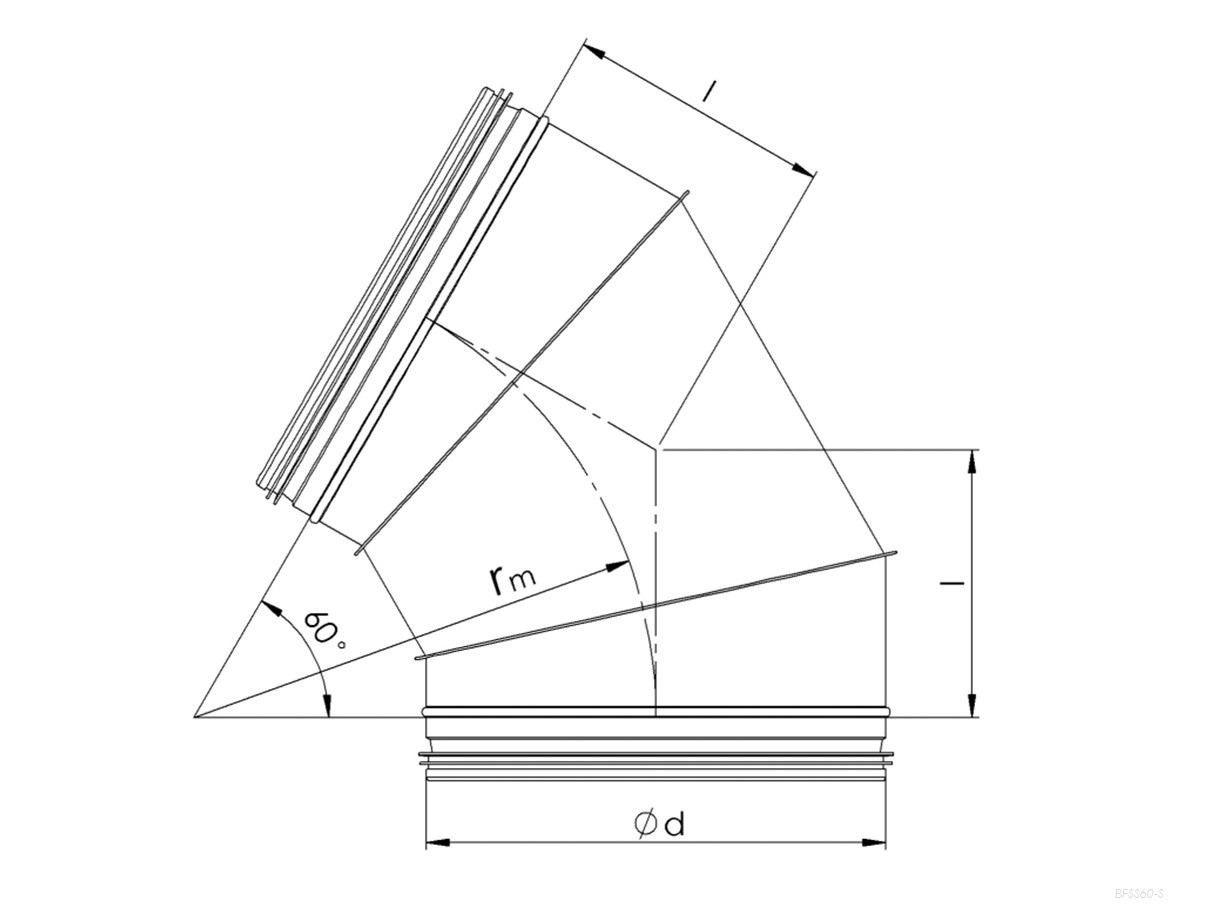

| Typ | Ød nom [mm] |
rm [mm] |
l [mm] |
m [kg] |
| BFS60-80* | 80 | 100 | 58 |
0,20 |
| BFS60-100 | 100 | 100 | 58 | 0,29 |
| BFS60-125 | 125 | 125 | 72 | 0,44 |
| BFS60-150 | 150 | 150 | 87 | 0,63 |
| BFS60-160 | 160 | 160 | 92 | 0,70 |
| BFS60-180 | 180 | 180 | 104 | 0,85 |
| BFS60-200 | 200 | 200 | 115 | 0,96 |
| BFS60-250 | 250 | 250 | 144 | 1,1 |
| BFS60-315 | 315 | 315 | 182 | 2,2 |
*Pressade.
Böjningar kan tillverkas i andra diametrar efter val.
