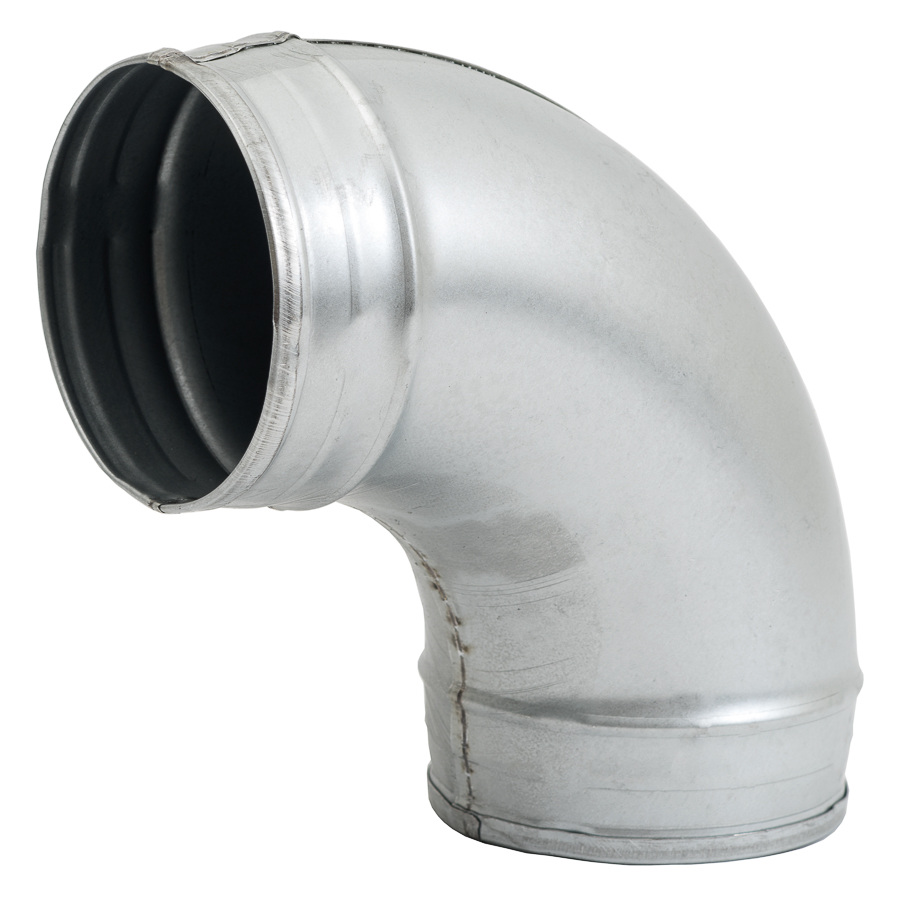

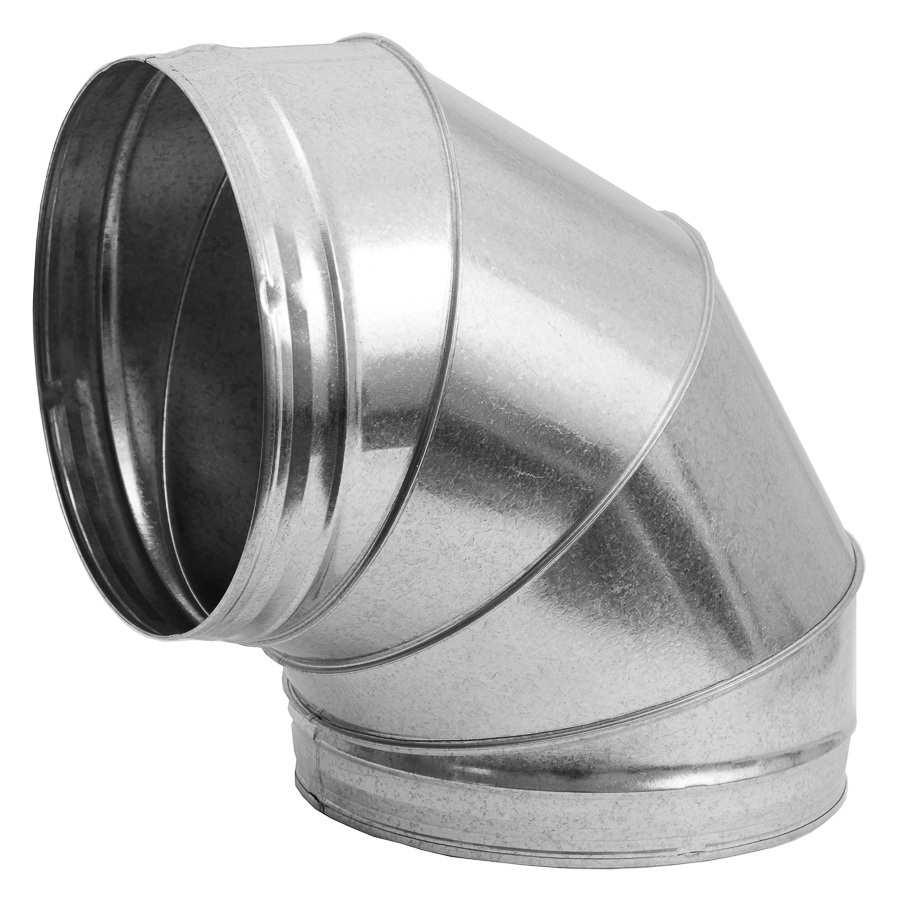

gomitos senza gommes BF90°
Costruzione:
- Materiale in acciaio zincato o altro metallo
- Pressato
- Segmentato
Installazione:
- Installazione facile.
Informazioni: Le curve possono essere prodotte in altri diametri su richiesta.
Le curve sono utilizzate per l'installazione di condotti a spirale e condotti lisci.
| Descrizione | Connessione | |
|---|---|---|
BF90-100
|
gomito in metallo, 90°- Ø100mm, senza gomme, premuto
|
100 mm |
BF90-125
|
gomito in metallo, 90°- Ø125mm, senza gomme, premuto
|
125 mm |
BF90-150
|
gomito in metallo, 90°- Ø150mm, senza gomme
|
150 mm |
BF90-160
|
gomito in metallo, 90°- Ø160mm, senza gomme
|
160 mm |
BF90-180
|
gomito in metallo, 90°- Ø180mm, senza gomme
|
180 mm |
BF90-200
|
gomito in metallo, 90°- Ø200mm, senza gomme
|
200 mm |
BF90-250
|
gomito in metallo, 90°- Ø250mm, senza gomme
|
250 mm |
BF90-315
|
gomito in metallo, 90°- Ø315mm, senza gomme
|
315 mm |
BF90-80
|
gomito in metallo, 90°- Ø80mm, senza gomme, premuto
|
80 mm |

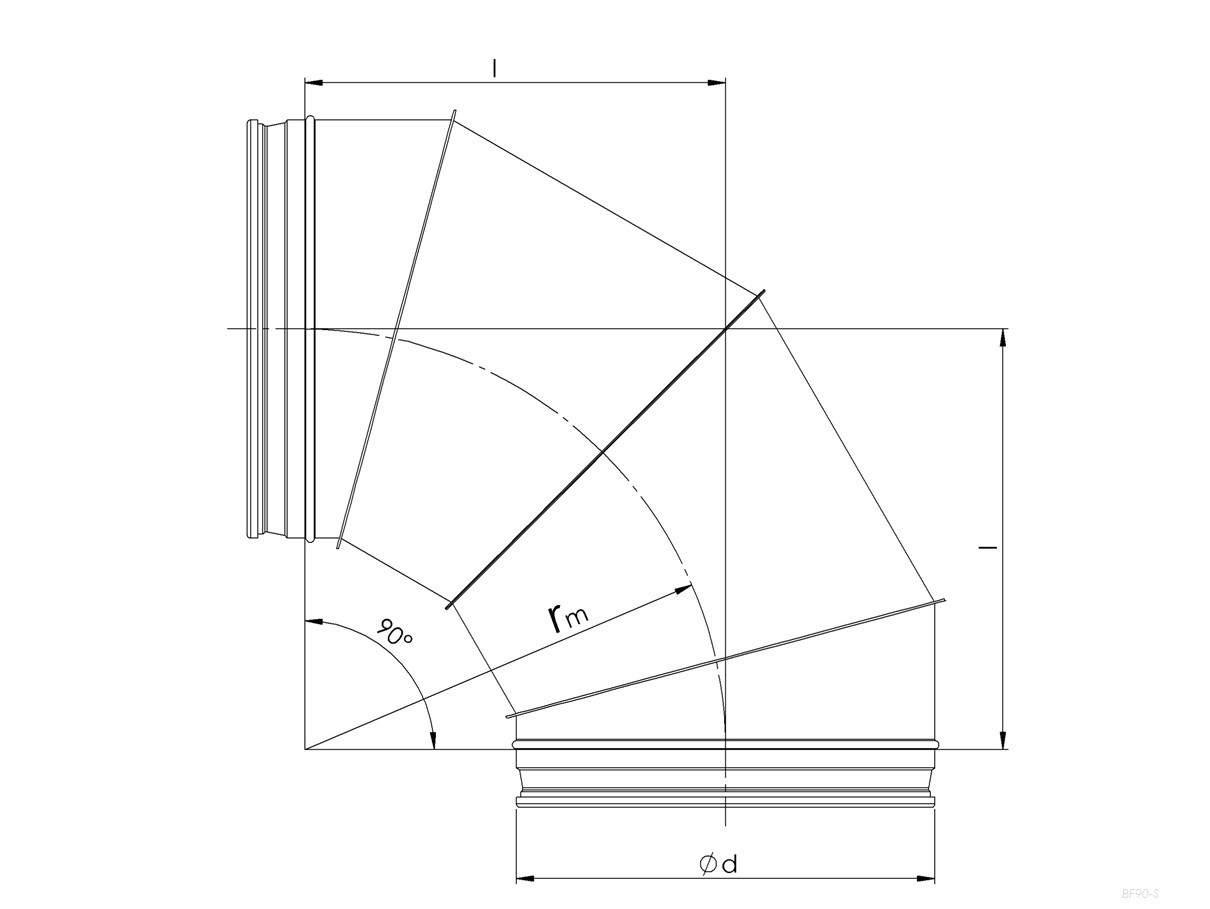

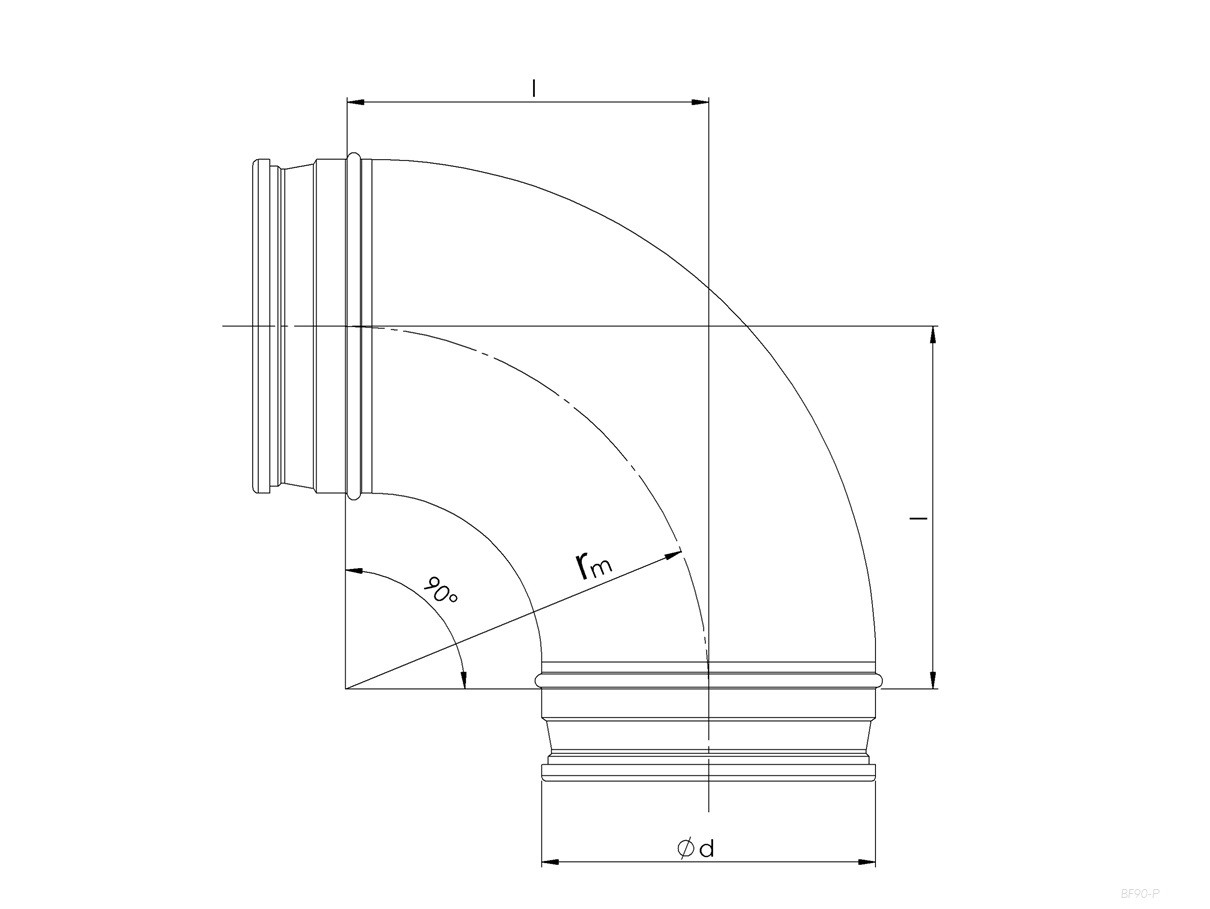

| Tipo | Ød nom [mm] |
rm [mm] |
l [mm] |
m [kg] |
| BF90-80* | 80 | 100 | 100 | 0,23 |
| BF90-100* | 100 | 100 | 100 | 0,29 |
| BF90-125* | 125 | 125 | 125 | 0,42 |
| BF90-150 | 150 | 150 | 150 | 0,62 |
| BF90-160 | 160 | 160 | 160 | 0,69 |
| BF90-180 | 180 | 180 | 180 | 0,94 |
| BF90-200 | 200 | 200 | 200 | 1,01 |
| BF90-250 | 250 | 250 | 250 | 1,54 |
| BF90-315 | 315 | 315 | 315 | 2,3 |
*Pressato.
Le curve possono essere prodotte in altri diametri su richiesta.
