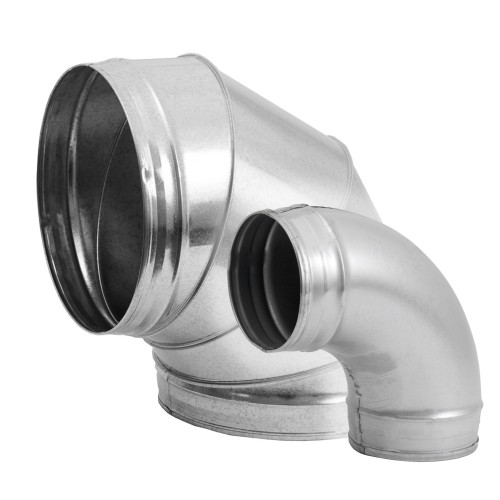

Bögen ohne Lippendichtungen BF90°
Konstruktion:
- Material verzinkter Stahl oder anderes Metall

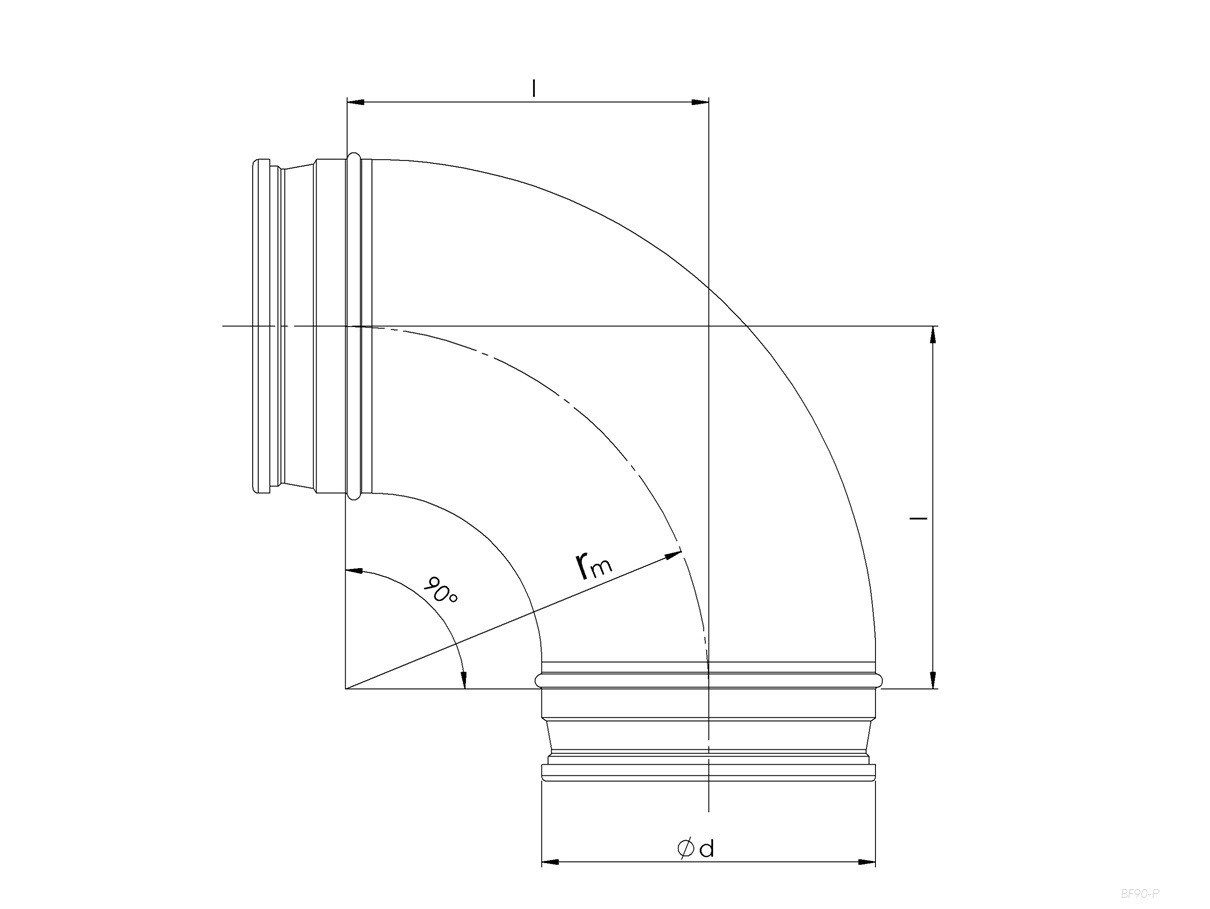

- Gepresste-Bögen

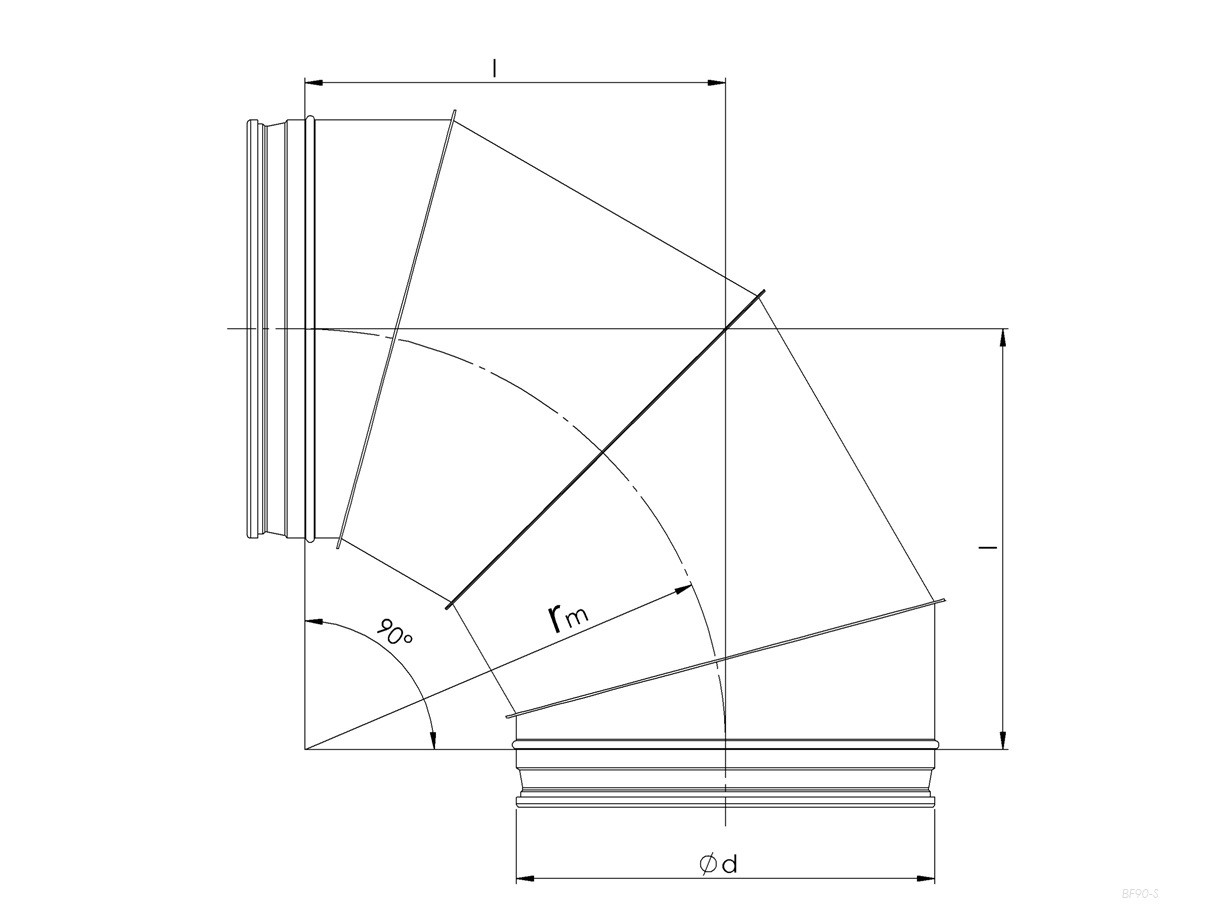

- Segmentbögen
Installation:
- Einfache Installation
Information: Bögen können auch in anderen Durchmessern gefertigt werden.
Bögen werden zum Einbau von Spiral- und Glattrohren verwendet.
| Produktcode | Name | EAN | Verbindung | |
|---|---|---|---|---|
|
BF90-100
|
Bogen Metall, 90°- Ø100mm ohne Gummi, gepresst
|
4750492106310
|
100 mm |
|
BF90-125
|
Bogen Metall, 90°- Ø125mm ohne Gummi, gepresst
|
4750492106327
|
125 mm |
|
BF90-150
|
Bogen Metall, 90°- Ø150mm ohne Gummi
|
4750492025178
|
150 mm |
|
BF90-160
|
Bogen Metall, 90°- Ø160mm ohne Gummi
|
4750492106303
|
160 mm |
|
BF90-180
|
Bogen Metall, 90°- Ø180mm ohne Gummi
|
20000484
|
180 mm |
|
BF90-200
|
Bogen Metall, 90°- Ø200mm ohne Gummi
|
4750492106334
|
200 mm |
|
BF90-250
|
Bogen Metall, 90°- Ø250mm ohne Gummi
|
4750492106815
|
250 mm |
|
BF90-315
|
Bogen Metall, 90°- Ø315mm ohne Gummi
|
4750492106822
|
315 mm |
|
BF90-80
|
Bogen Metall, 90°- Ø80mm ohne Gummi, gepresst
|
4750492220207
|
80 mm |
| Typ | Ød nom [mm] |
rm [mm] |
l [mm] |
m [kg] |
| BF90-80* | 80 | 100 | 100 | 0,23 |
| BF90-100* | 100 | 100 | 100 | 0,29 |
| BF90-125* | 125 | 125 | 125 | 0,42 |
| BF90-150 | 150 | 150 | 150 | 0,62 |
| BF90-160 | 160 | 160 | 160 | 0,69 |
| BF90-180 | 180 | 180 | 180 | 0,94 |
| BF90-200 | 200 | 200 | 200 | 1,01 |
| BF90-250 | 250 | 250 | 250 | 1,54 |
| BF90-300 | 300 | 300 | 300 | 2,1 |
| BF90-315 | 315 | 315 | 315 | 2,3 |
| BF90-355 | 355 | 355 | 355 | 4,6 |
| BF90-400 | 400 | 400 | 400 | 5,7 |
| BF90-450 | 450 | 450 | 450 | 7,0 |
| BF90-500 | 500 | 500 | 500 | 8,5 |
| BF90-560 | 560 | 560 | 560 | 10,5 |
| BF90-630 | 630 | 630 | 630 | 13,0 |
*Gepresst
Bögen können auch in anderen Durchmessern gefertigt werden
