Construction:
Installation:
Informations: Les coudes peuvent être fabriqués dans d'autres diamètres sur demande.
Les coudes sont utilisés pour l'installation de conduits en spirale et de conduits droits.
Nom | Connexion | |
---|---|---|
![]() BF90-100
|
coude en métal, 90°- Ø100mm, sans caoutchoucs, pressé
|
100 mm |
![]() BF90-125
|
coude en métal, 90°- Ø125mm, sans caoutchoucs, pressé
|
125 mm |
![]() BF90-150
|
coude en métal, 90°- Ø150mm, sans caoutchoucs
|
150 mm |
![]() BF90-160
|
coude en métal, 90°- Ø160mm, sans caoutchoucs
|
160 mm |
![]() BF90-180
|
coude en métal, 90°- Ø180mm, sans caoutchoucs
|
180 mm |
![]() BF90-200
|
coude en métal, 90°- Ø200mm, sans caoutchoucs
|
200 mm |
![]() BF90-250
|
coude en métal, 90°- Ø250mm, sans caoutchoucs
|
250 mm |
![]() BF90-315
|
coude en métal, 90°- Ø315mm, sans caoutchoucs
|
315 mm |
![]() BF90-80
|
coude en métal, 90°- Ø80mm, sans caoutchoucs, pressé
|
80 mm |

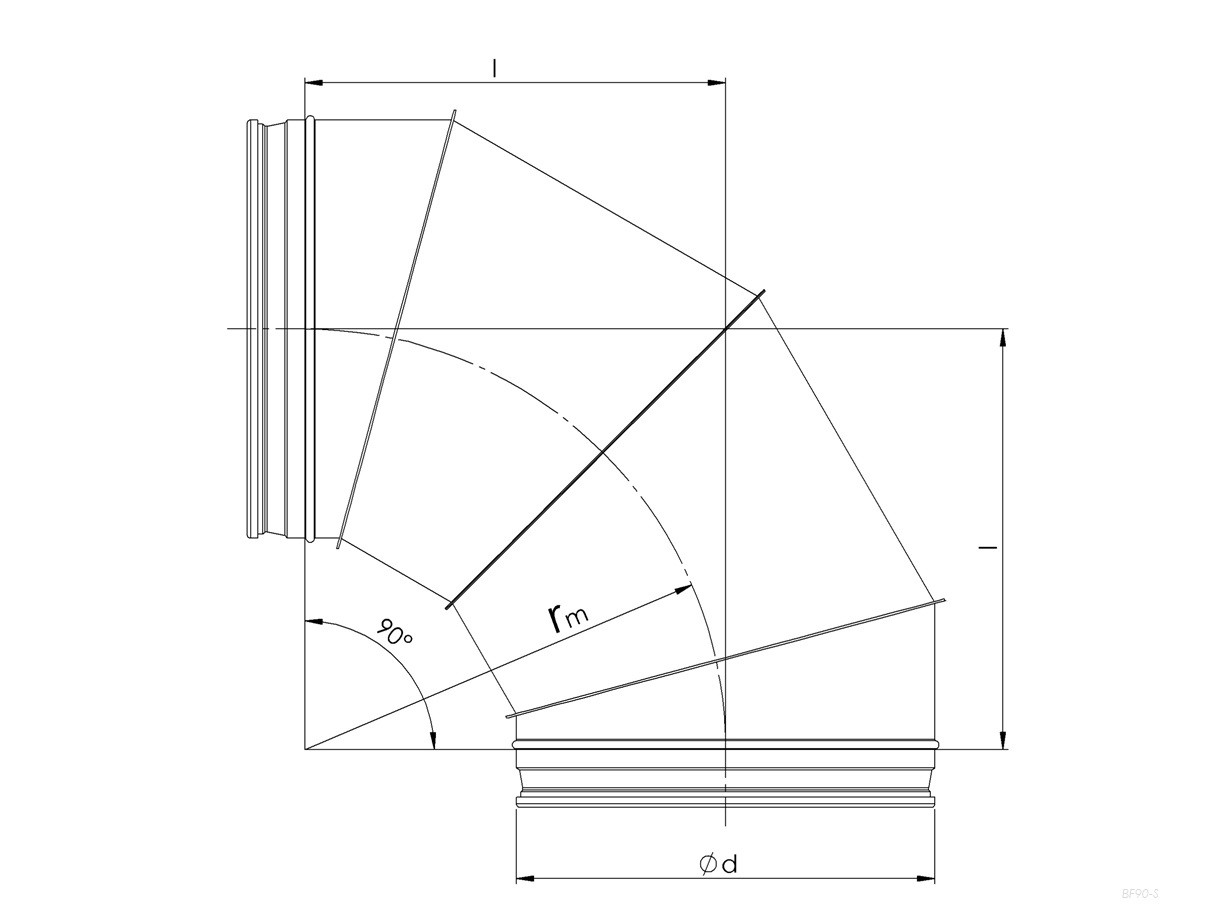

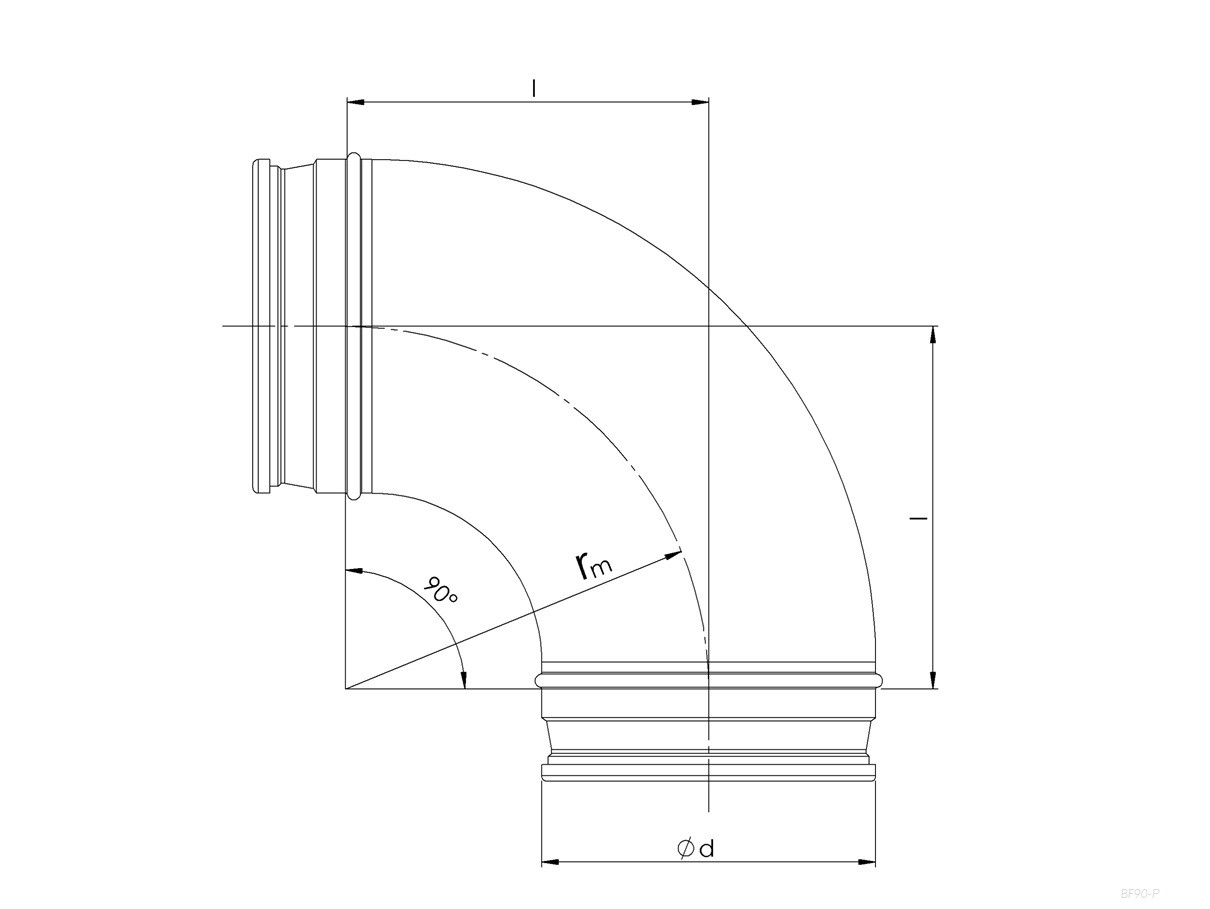

Type de | Ød nom [mm] |
rm [mm] |
l [mm] |
m [kg] |
BF90-80* | 80 | 100 | 100 | 0,23 |
BF90-100* | 100 | 100 | 100 | 0,29 |
BF90-125* | 125 | 125 | 125 | 0,42 |
BF90-150 | 150 | 150 | 150 | 0,62 |
BF90-160 | 160 | 160 | 160 | 0,69 |
BF90-180 | 180 | 180 | 180 | 0,94 |
BF90-200 | 200 | 200 | 200 | 1,01 |
BF90-250 | 250 | 250 | 250 | 1,54 |
BF90-315 | 315 | 315 | 315 | 2,3 |
Les coudes peuvent être fabriqués dans d'autres diamètres sur demande.
