Конструкция:
Монтаж:
Информация: По выбору возможно заказать и другие диаметры.
Коленное соединение для металлических воздуховодов с Нипель Нипель типом торцевых соединений
Наименование | Подключение | |
---|---|---|
![]() BF90-100
|
колено металлическое, 90°- Ø100mm без резинок, прессованное
|
100 mm |
![]() BF90-125
|
колено металлическое, 90°- Ø125mm без резинок, прессованное
|
125 mm |
![]() BF90-150
|
колено металлическое, 90°- Ø150mm без резинок
|
150 mm |
![]() BF90-160
|
колено металлическое, 90°- Ø160mm без резинок
|
160 mm |
![]() BF90-180
|
колено металлическое, 90°- Ø180mm без резинок
|
180 mm |
![]() BF90-200
|
колено металлическое, 90°- Ø200mm без резинок
|
200 mm |
![]() BF90-250
|
колено металлическое, 90°- Ø250mm без резинок
|
250 mm |
![]() BF90-315
|
колено металлическое, 90°- Ø315mm без резинок
|
315 mm |
![]() BF90-80
|
колено металлическое, 90°- Ø80mm без резинок, прессованное
|
80 mm |

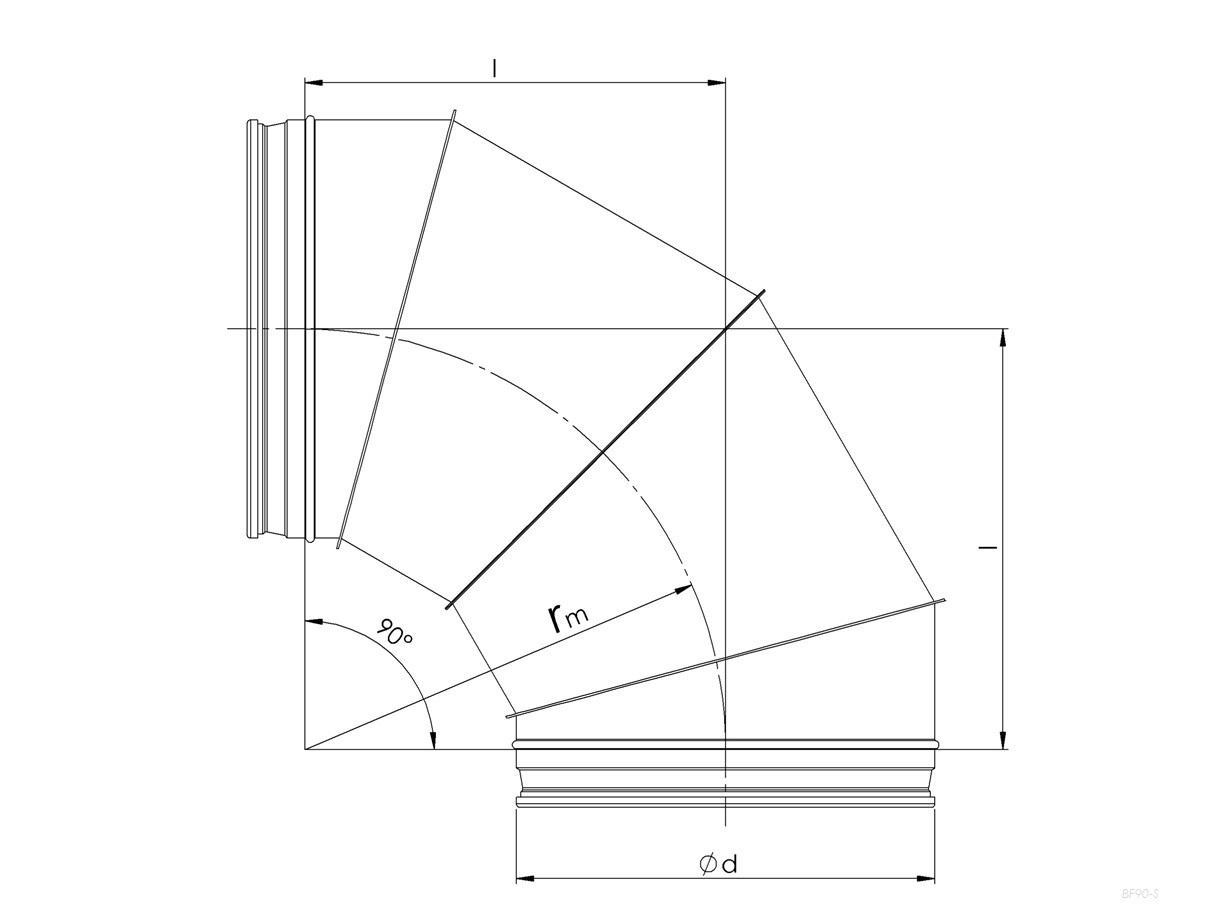

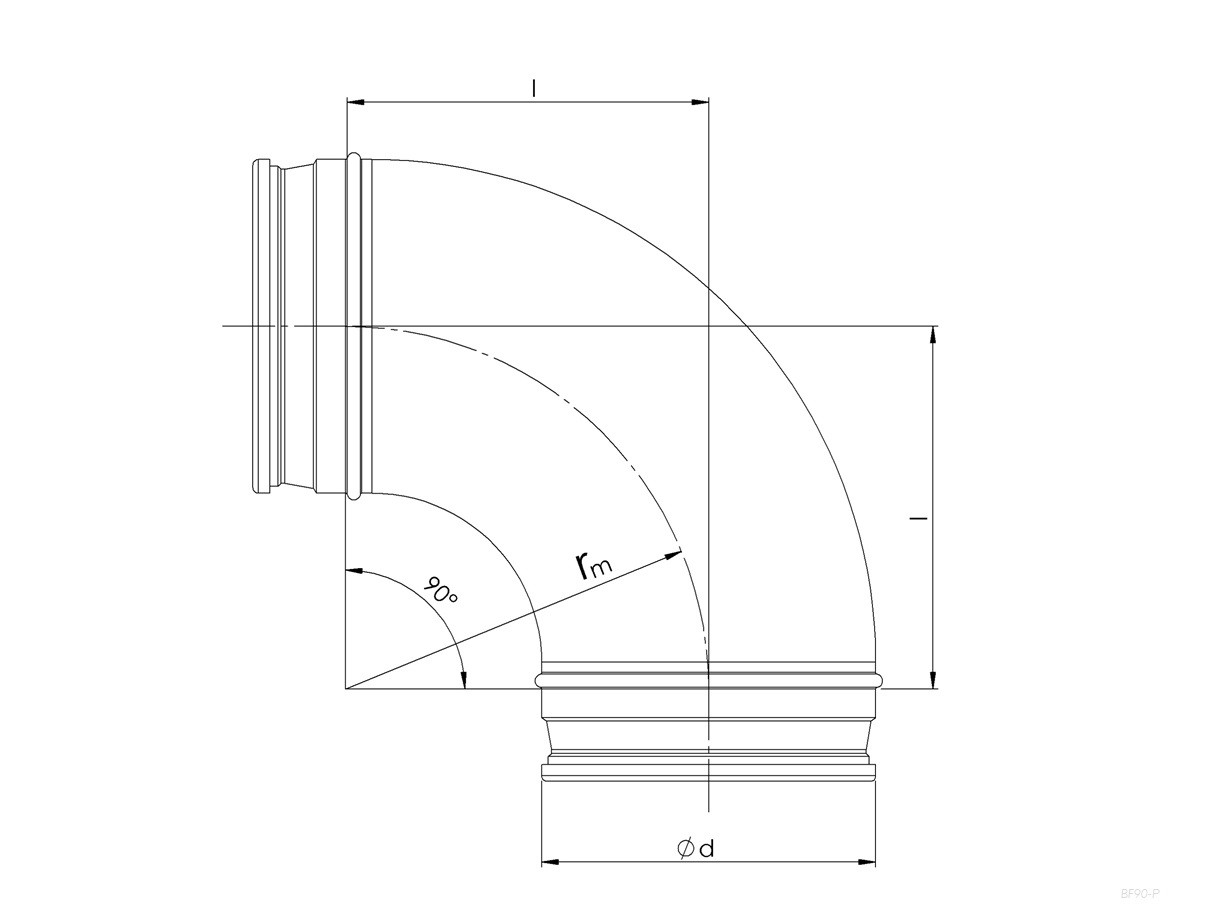

Тип | Ød nom [мм] |
rm [мм] |
l [мм] |
м [кг] |
BF90-80* | 80 | 100 | 100 | 0,23 |
BF90-100* | 100 | 100 | 100 | 0,29 |
BF90-125* | 125 | 125 | 125 | 0,42 |
BF90-150 | 150 | 150 | 150 | 0,62 |
BF90-160 | 160 | 160 | 160 | 0,69 |
BF90-180 | 180 | 180 | 180 | 0,94 |
BF90-200 | 200 | 200 | 200 | 1,01 |
BF90-250 | 250 | 250 | 250 | 1,54 |
BF90-315 | 315 | 315 | 315 | 2,3 |
