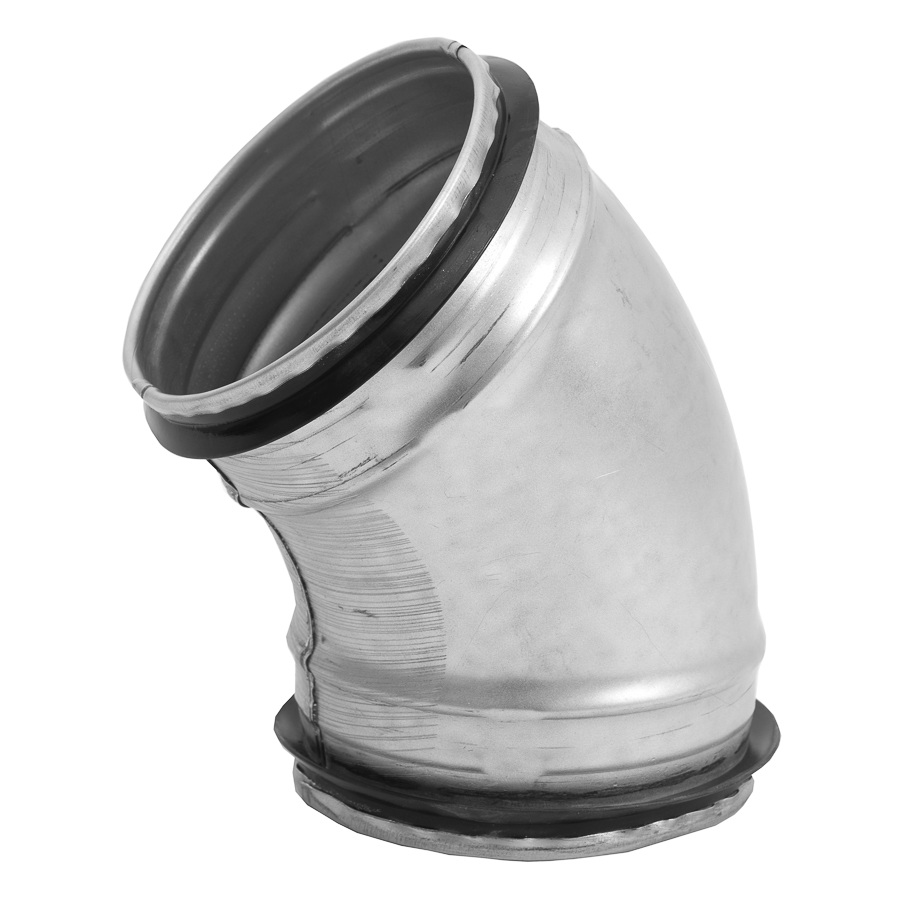

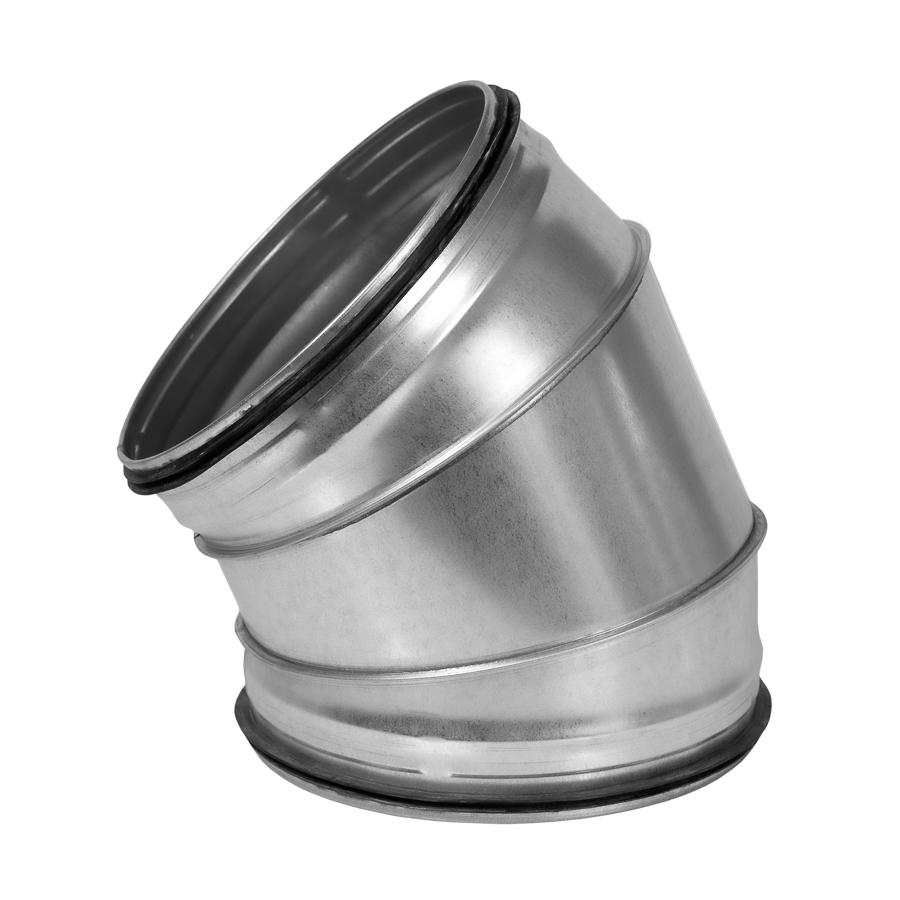

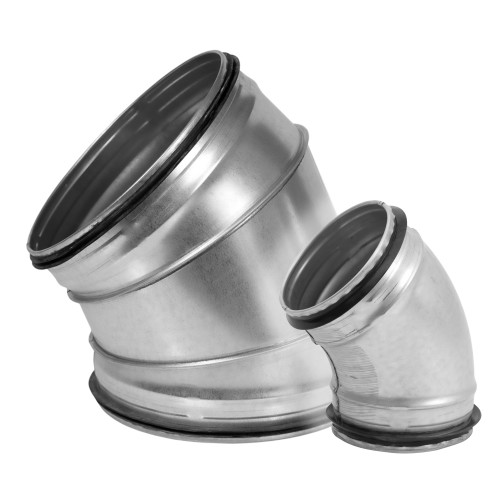

gomitos con gommes BFS45°
Costruzione:
- Materiale in acciaio zincato o altro metallo
- Guarnizioni in EPDM
- Pressato
- Segmentato
- Realizzato secondo la classe "D"
Installazione:
- Installazione facile.
Informazioni: Le curve possono essere prodotte in altri diametri su richiesta.
I curve con guarnizione sono utilizzate per l'installazione di condotti a spirale e condotti lisci. Le curve con guarnizioni EPDM sono prodotte secondo la classe "D" secondo la norma EN 12237.
| Articolo | Descrizione | EAN | Connessione | Classe | |
|---|---|---|---|---|---|
|
BFS45-100
|
gomito in metallo, 45°- Ø100mm, con gomme, premuto
|
4750492106792
|
100 mm | M1;D |
|
BFS45-125
|
gomito in metallo, 45°- Ø125mm, con gomme, premuto
|
4750492106754
|
125 mm | M1;D |
|
BFS45-150
|
gomito in metallo, 45°- Ø150mm, con gomme
|
20000446
|
150 mm | M1;D |
|
BFS45-160
|
gomito in metallo, 45°- Ø160mm, con gomme
|
4750492106761
|
160 mm | M1;D |
|
BFS45-180
|
gomito in metallo, 45°- Ø180mm, con gomme
|
20000448
|
180 mm | M1;D |
|
BFS45-200
|
gomito in metallo, 45°- Ø200mm, con gomme
|
4750492106808
|
200 mm | M1;D |
|
BFS45-250
|
gomito in metallo, 45°- Ø250mm, con gomme
|
4750492210543
|
250 mm | M1;D |
|
BFS45-315
|
gomito in metallo, 45°- Ø315mm, con gomme
|
4750492210536
|
315 mm | M1;D |
|
BFS45-80
|
gomito in metallo, 45°- Ø80mm, con gomme, premuto
|
4750492220252
|
80 mm | M1;D |

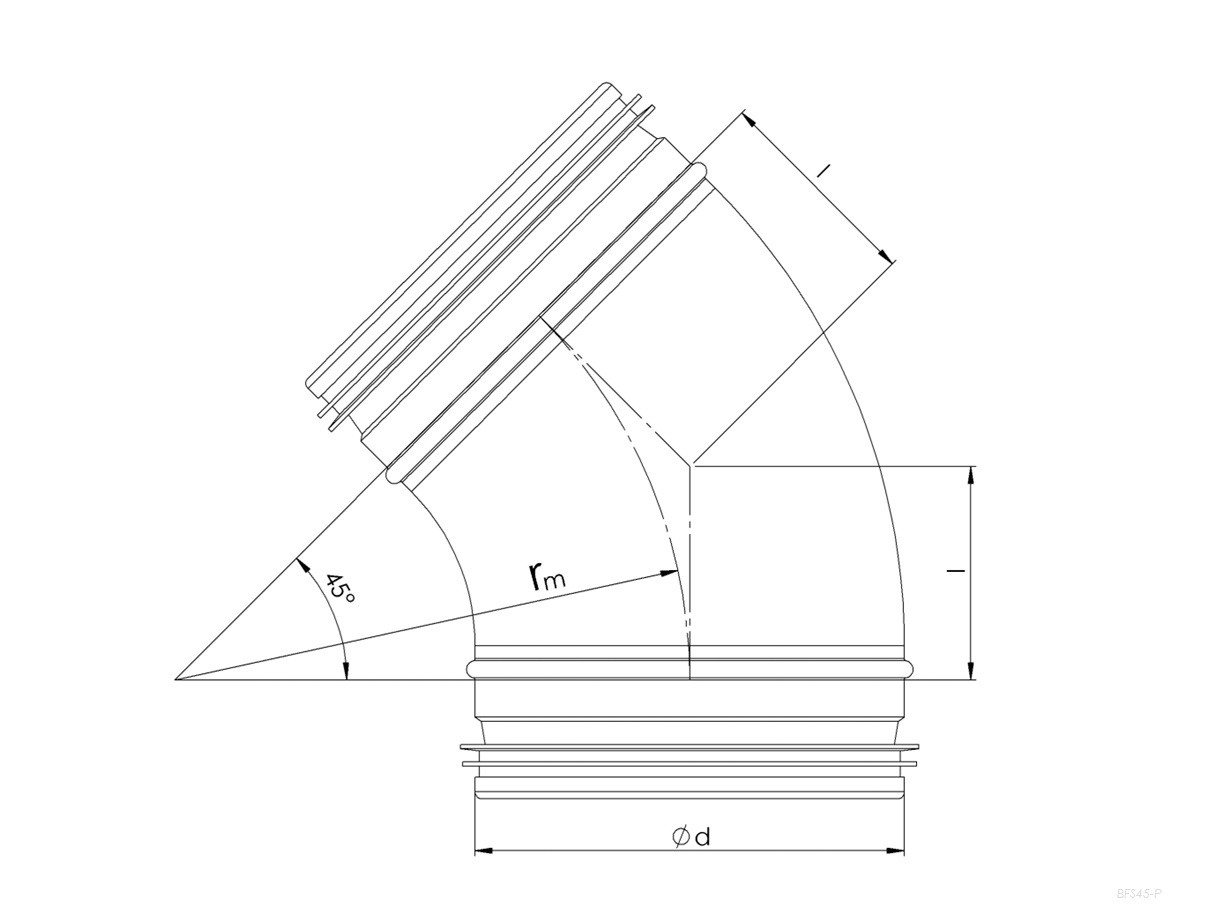

| Tipo | Ød nom [mm] |
rm [mm] |
l [mm] |
m [kg] |
| BFS45-80* | 80 | 100 | 41 | 0,17 |
| BFS45-100* | 100 | 100 | 41 | 0,23 |
| BFS45-125* | 125 | 125 | 52 | 0,30 |
| BFS45-150 | 150 | 150 | 62 | 0,45 |
| BFS45-160 | 160 | 160 | 66 | 0,50 |
| BFS45-180 | 180 | 180 | 74 | 0,60 |
| BFS45-200 | 200 | 200 | 82 | 0,71 |
| BFS45-250 | 250 | 250 | 103 | 1,1 |
| BFS45-315 | 315 | 315 | 129 | 1,6 |
*Pressato.
Le curve possono essere prodotte in altri diametri su richiesta.
