böj med packningar BFS45°
Konstruktion:
- Material: förzinkat stål eller annat metall
- EPDM-tätningar
- Pressad
- Segmenterad
- Tillverkad enligt "D" klass
Installation:
- Enkel installation
Information: Böjar kan tillverkas i andra diameter enligt val.
Böjar med tätning används för installation av spiralformade kanaler och vanliga kanaler. Böjar med EPDM-tätningar tillverkas enligt "D" klass enligt EN 12237.
| Namn | Diameter | Klass | |
|---|---|---|---|
BFS45-100
|
böjning av metall, 45°- Ø100mm med gummin, pressad
|
100 mm | M1;D |
BFS45-125
|
böjning av metall, 45°- Ø125mm med gummin, pressad
|
125 mm | M1;D |
BFS45-150
|
böjning av metall, 45°- Ø150mm med gummin
|
150 mm | M1;D |
BFS45-160
|
böjning av metall, 45°- Ø160mm med gummin
|
160 mm | M1;D |
BFS45-180
|
böjning av metall, 45°- Ø180mm med gummin
|
180 mm | M1;D |
BFS45-200
|
böjning av metall, 45°- Ø200mm med gummin
|
200 mm | M1;D |
BFS45-250
|
böjning av metall, 45°- Ø250mm med gummin
|
250 mm | M1;D |
BFS45-315
|
böjning av metall, 45°- Ø315mm med gummin
|
315 mm | M1;D |
BFS45-80
|
böjning av metall, 45°- Ø80mm med gummin, pressad
|
80 mm | M1;D |

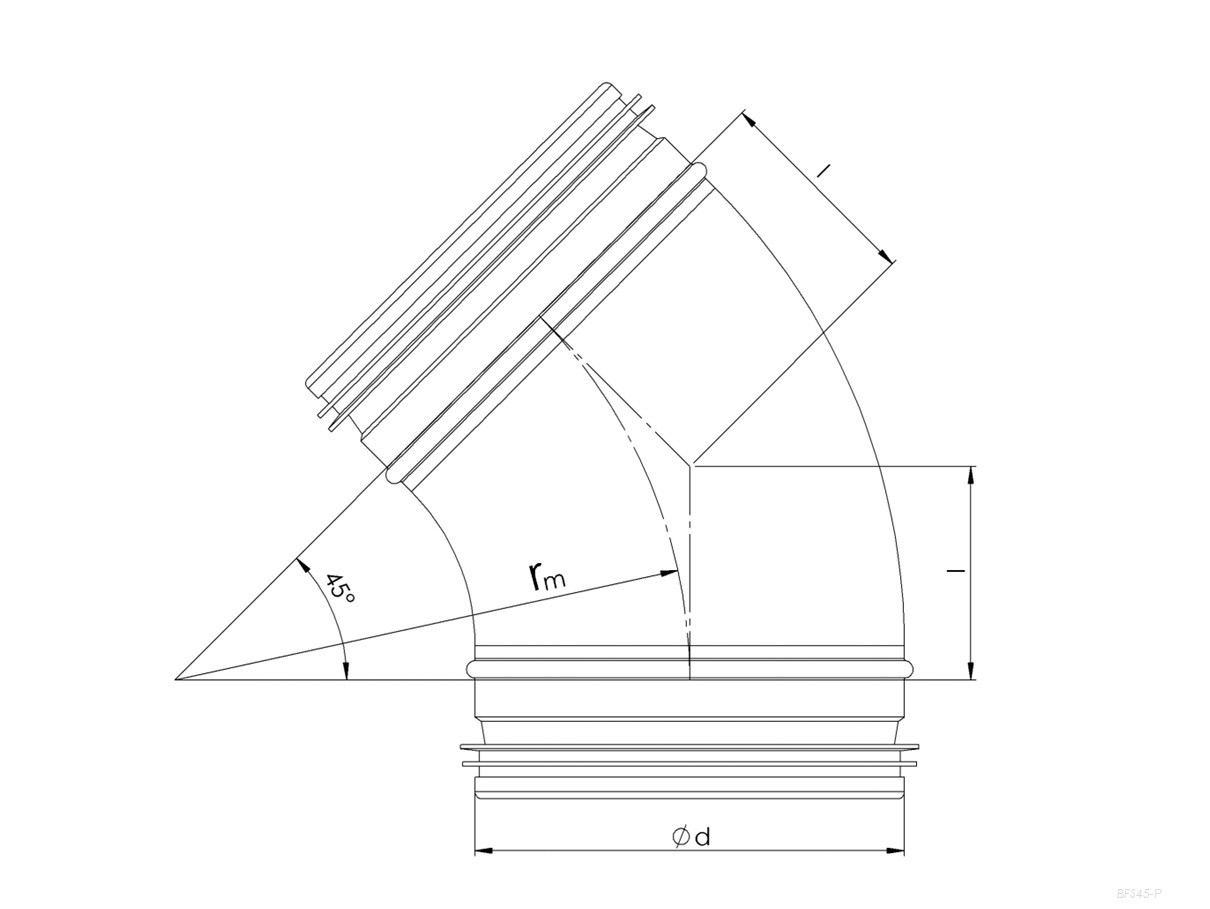

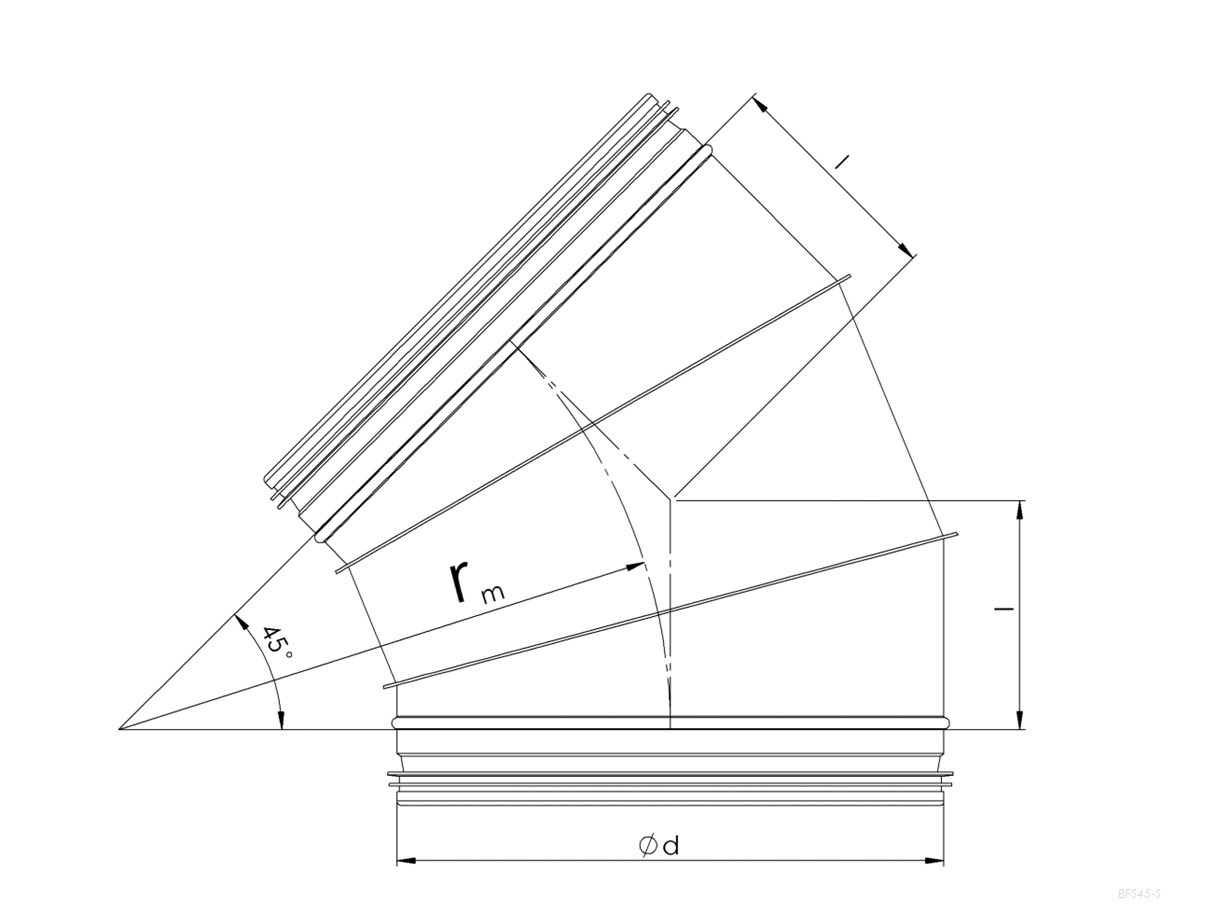

| Typ | Ød nom [mm] |
rm [mm] |
l [mm] |
m [kg] |
| BFS45-80* | 80 | 100 | 41 | 0,17 |
| BFS45-100* | 100 | 100 | 41 | 0,23 |
| BFS45-125* | 125 | 125 | 52 | 0,30 |
| BFS45-150 | 150 | 150 | 62 | 0,45 |
| BFS45-160 | 160 | 160 | 66 | 0,50 |
| BFS45-180 | 180 | 180 | 74 | 0,60 |
| BFS45-200 | 200 | 200 | 82 | 0,71 |
| BFS45-250 | 250 | 250 | 103 | 1,1 |
| BFS45-315 | 315 | 315 | 129 | 1,6 |
*Pressade.
Böjningar kan tillverkas i andra diametrar efter val.
