Bögen mit Lippendichtungen BFS45°
Konstruktion:
- Material verzinkter Stahl oder anderes Metall
- EPDM-Dichtungen
- Gepresst-Kniestücke
- Segment-Kniestücke
- Hergestellt gemäß den Anforderungen der Klasse "D"
Installation:
- Einfache Installation
Information: Bögen können auch in anderen Durchmessern gefertigt werden.
Bögen mit EPDM Dichtung werden zum Einbau von Spiral- und Glattrohren verwendet. Bögen mit EPDM-Dichtungen werden gemäß der Klasse "D" nach EN 12237 hergestellt.
| Produktcode | Name | EAN | Verbindung | Klasse | |
|---|---|---|---|---|---|
|
BFS45-100
|
Bogen Metall, 45°- Ø100mm mit Gummi, gepresst
|
4750492106792
|
100 mm | M1;D |
|
BFS45-125
|
Bogen Metall, 45°- Ø125mm mit Gummi, gepresst
|
4750492106754
|
125 mm | M1;D |
|
BFS45-150
|
Bogen Metall, 45°- Ø150mm mit Gummi
|
20000446
|
150 mm | M1;D |
|
BFS45-160
|
Bogen Metall, 45°- Ø160mm mit Gummi
|
4750492106761
|
160 mm | M1;D |
|
BFS45-180
|
Bogen Metall, 45°- Ø180mm mit Gummi
|
20000448
|
180 mm | M1;D |
|
BFS45-200
|
Bogen Metall, 45°- Ø200mm mit Gummi
|
4750492106808
|
200 mm | M1;D |
|
BFS45-250
|
Bogen Metall, 45°- Ø250mm mit Gummi
|
4750492210543
|
250 mm | M1;D |
|
BFS45-315
|
Bogen Metall, 45°- Ø315mm mit Gummi
|
4750492210536
|
315 mm | M1;D |
|
BFS45-80
|
Bogen Metall, 45°- Ø80mm mit Gummi, gepresst
|
4750492220252
|
80 mm | M1;D |

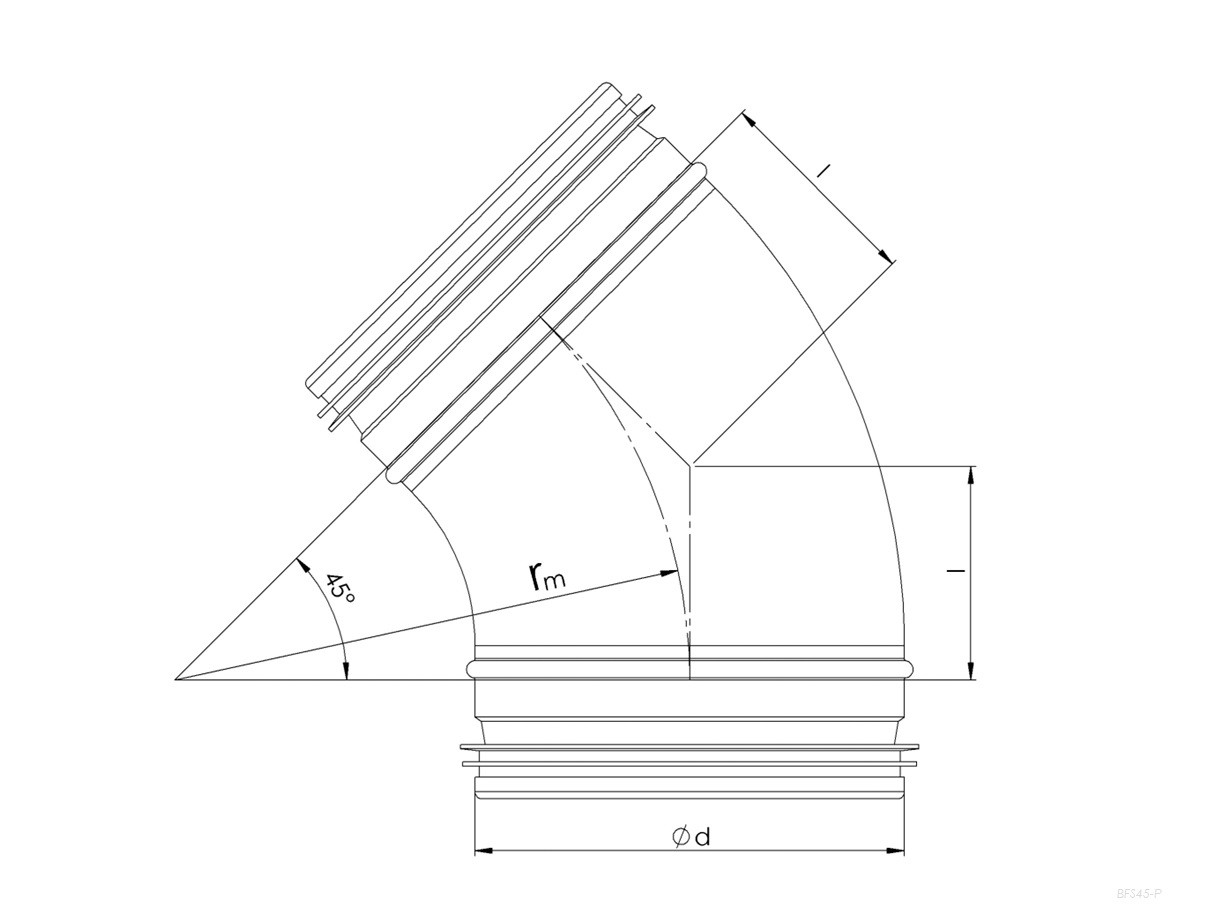

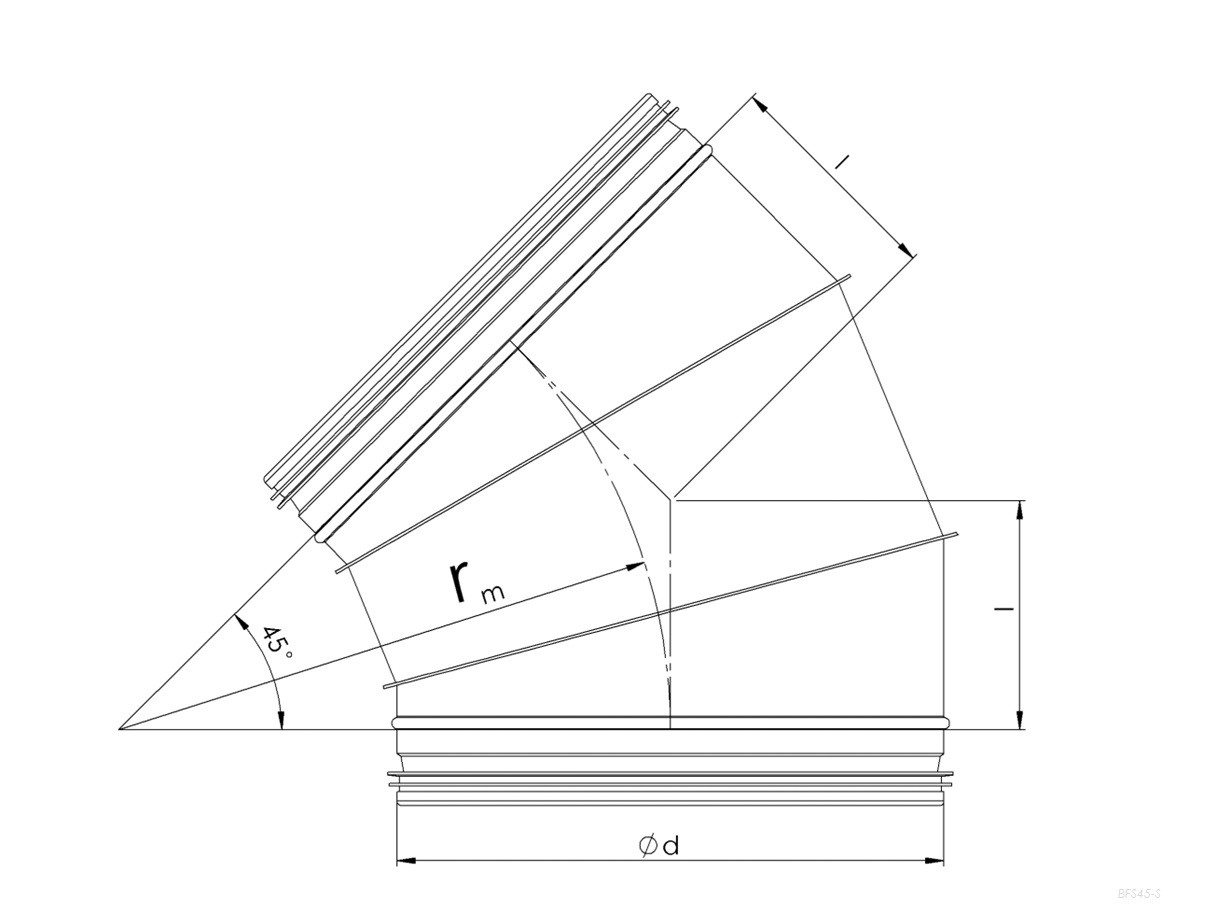

| Typ | Ød nom [mm] |
rm [mm] |
l [mm] |
m [kg] |
| BFS45-80* | 80 | 100 | 41 | 0,17 |
| BFS45-100* | 100 | 100 | 41 | 0,23 |
| BFS45-125* | 125 | 125 | 52 | 0,30 |
| BFS45-150 | 150 | 150 | 62 | 0,45 |
| BFS45-160 | 160 | 160 | 66 | 0,50 |
| BFS45-180 | 180 | 180 | 74 | 0,60 |
| BFS45-200 | 200 | 200 | 82 | 0,71 |
| BFS45-250 | 250 | 250 | 103 | 1,1 |
| BFS45-315 | 315 | 315 | 129 | 1,6 |
*Gepresst.
Bögen können auch in anderen Durchmessern gefertigt werden
