transizioni concentriche con le gomme RCLS

Costruzione:

  • Materiale in acciaio zincato o altro metallo
  • Guarnizioni EPDM
  • Pressato
  • Segmentato
  • Prodotti secondo la classe "D"



Installazione:

  • Facile installazione



Informazioni: I riduttori possono essere realizzati in altri diametri a scelta.

I riduttori RCLS sono accessori utilizzati nei sistemi di ventilazione tra due tubi di diametri diversi. Forniscono l'adattamento perfetto quando è necessario passare da un condotto di una dimensione a un'altra. Le estremità sono dotate di guarnizioni EPDM per garantire la massima classe di tenuta all'aria secondo la classe "D".

Connessione

Ordina per

Articolo Descrizione EAN Connessione
RCLS100-80
RCLS100-80
transizione di metallo, Ø100-Ø80mm, con gomme, pressate
4750492211311
100-80 mm
RCLS125-100
RCLS125-100
transizione di metallo, Ø125-Ø100mm, con gomme, pressate
4750492001059
125-100 mm
RCLS125-80
RCLS125-80
transizione di metallo, Ø125-Ø80mm, con gomme, pressate
4750492222508
125-80 mm
RCLS150-100
RCLS150-100
transizione di metallo, Ø150-Ø100mm, con gomme, pressate
20000568
150-100 mm
RCLS150-125
RCLS150-125
transizione di metallo, Ø150-Ø125mm, con gomme, pressate
4750492025024
150-125 mm
RCLS150-80
RCLS150-80
transizione di metallo, Ø150-Ø80mm, con gomme
20003622
150-80 mm
RCLS160-100
RCLS160-100
transizione di metallo, Ø160-Ø100mm, con gomme, pressate
4750492001875
160-100 mm
RCLS160-125
RCLS160-125
transizione di metallo, Ø160-Ø125mm, con gomme, pressate
4750492001066
160-125 mm
RCLS160-150
RCLS160-150
transizione di metallo, Ø160-Ø150mm, con gomme
4750492222515
160-150 mm
RCLS160-80
RCLS160-80
transizione di metallo, Ø160-Ø80mm, con gomme
20002963
160-80 mm

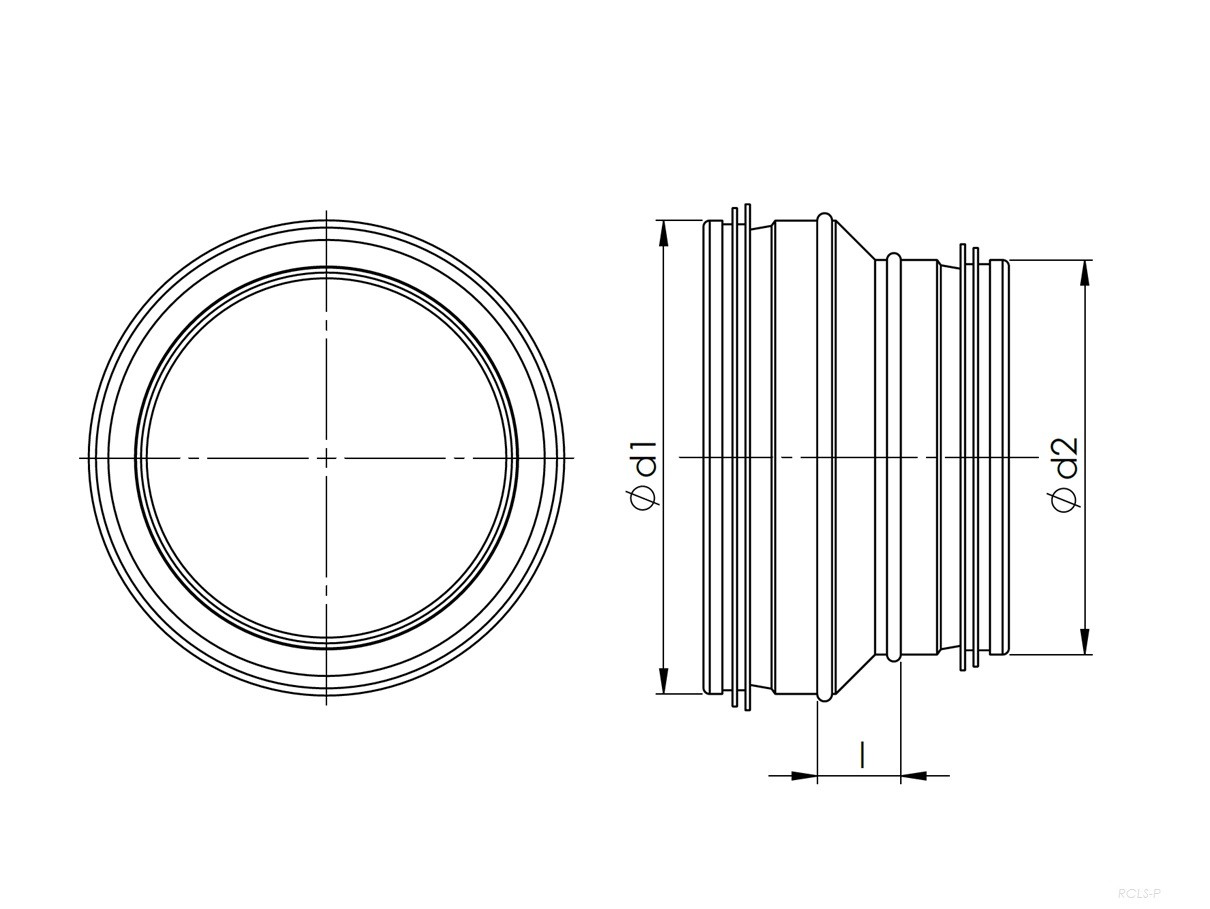

Pressato

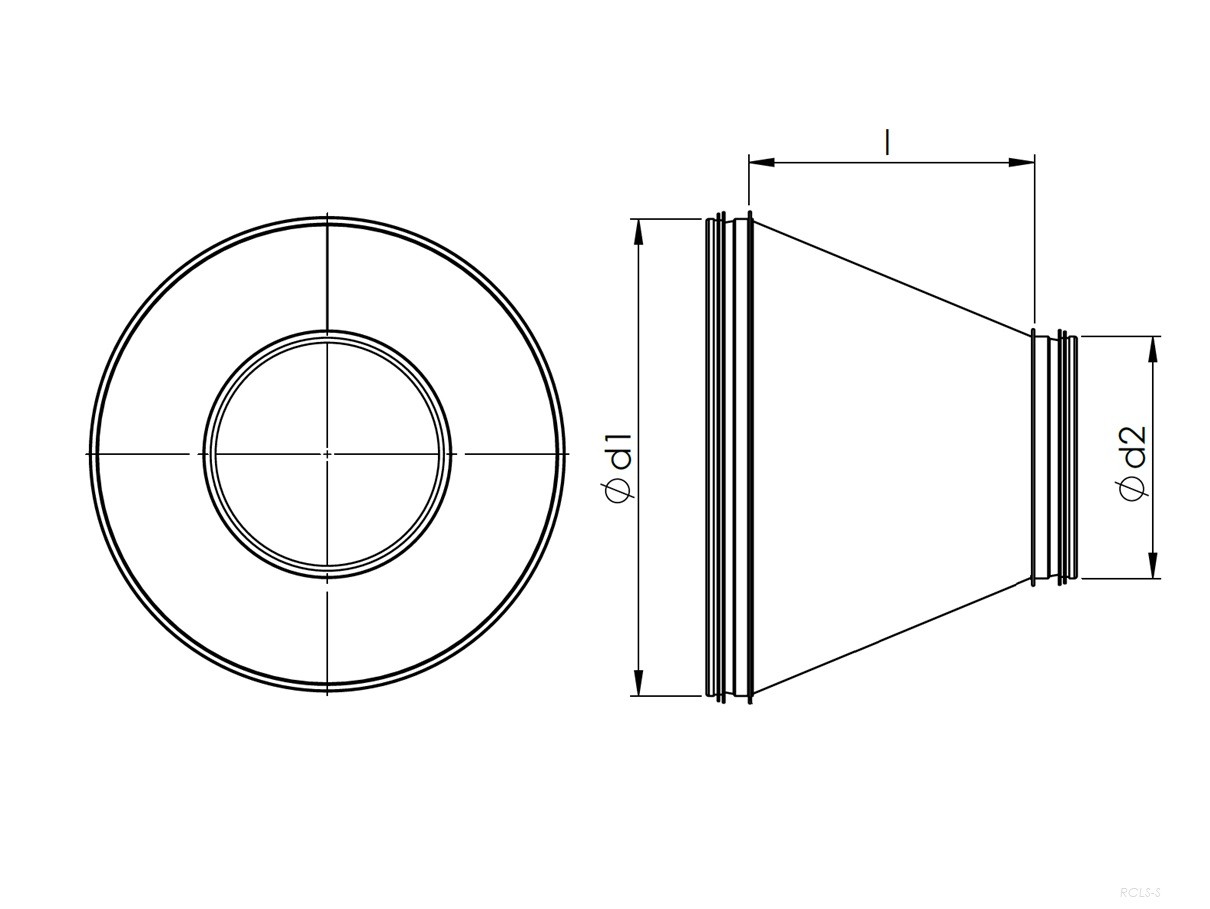

Segmentato



Tipo Ød1 nom
[mm]
Ød2 nom
[mm]
l
[mm]
m
[kg]
RCLS100-80* 100 80 37 0,2
RCLS125-100* 125 100 34 0,2
RCLS125-80* 125 80 40 0,2
RCLS150-100* 150 100 49 0,2
RCLS150-125* 150 125 39 0,2
RCLS150-80 150 80 69,9 0,26
RCLS160-80 160 80 78,7 0,29
RCLS160-100* 160 100 56 0,3
RCLS160-125* 160 125 45 0,2
RCLS160-150 160 150 23,7 0,3
RCLS180-100 180 100 78,7 0,34
RCLS180-125 180 125 56,6 0,32
RCLS180-150 180 150 34,5 0,3
RCLS180-160 180 160 25,7 0,29
RCLS180-80 180 80 96,4 0,34
RCLS200-100* 200 100 65 0,4
RCLS200-125* 200 125 57 0,4
RCLS200-150* 200 150 46 0,3
RCLS200-160* 200 160 37 0,3
RCLS200-180 200 180 25,7 0,33
RCLS200-80 200 80 114 0,4
RCLS250-100 200 100 140,6 0,59
RCLS250-125 250 125 118,5 0,58
RCLS250-150 250 150 96,4 0,56
RCLS250-160 250 160 87,5 0,55
RCLS250-180 250 180 69,9 0,53
RCLS250-200 250 200 52,2 0,5
RCLS315-100 315 100 198 0,86
RCLS315-125 315 125 175,9 0,85
RCLS315-150 315 150 153,8 0,83
RCLS315-160 315 160 145 0,82
RCLS315-180 315 180 127,3 0,79
RCLS315-200 315 200 109,6 0,76
RCLS315-250 315 250 65,4 0,71
*Pressato
I bendaggi possono essere realizzati in altri diametri a scelta
