dimensionsändring koncentrisk med packningar RCLS

Konstruktion:

  • Material: förzinkat stål eller annat metall
  • EPDM-tätningar
  • Pressad
  • Segmenterad
  • Tillverkad enligt "D" klass



Installation:

  • Enkel installation



Information: Reducerare kan tillverkas i andra diameter enligt val.

RCLS reducerare är en koppling som används i ventilationssystem mellan två rör med olika diametrar och ger en perfekt passform när du behöver byta från en storlek på kanalen till en annan storlek. Ändarna är utrustade med EPDM-packningar för att säkerställa högsta klass av lufttäthet enligt "D" klassen.

Diameter

Sortera efter

Produktkod Namn EAN Diameter
RCLS100-80
RCLS100-80
överledning av metal, Ø100-Ø80mm med gummin, pressad
4750492211311
100-80 mm
RCLS125-100
RCLS125-100
överledning av metal, Ø125-Ø100mm med gummin, pressad
4750492001059
125-100 mm
RCLS125-80
RCLS125-80
överledning av metal, Ø125-Ø80mm med gummin, pressad
4750492222508
125-80 mm
RCLS150-100
RCLS150-100
överledning av metal, Ø150-Ø100mm med gummin, pressad
20000568
150-100 mm
RCLS150-125
RCLS150-125
överledning av metal, Ø150-Ø125mm med gummin, pressad
4750492025024
150-125 mm
RCLS150-80
RCLS150-80
överledning av metal, Ø150-Ø80mm med gummin
20003622
150-80 mm
RCLS160-100
RCLS160-100
överledning av metal, Ø160-Ø100mm med gummin, pressad
4750492001875
160-100 mm
RCLS160-125
RCLS160-125
överledning av metal, Ø160-Ø125mm med gummin, pressad
4750492001066
160-125 mm
RCLS160-150
RCLS160-150
överledning av metal, Ø160-Ø150mm med gummin
4750492222515
160-150 mm
RCLS160-80
RCLS160-80
överledning av metal, Ø160-Ø80mm med gummin
20002963
160-80 mm

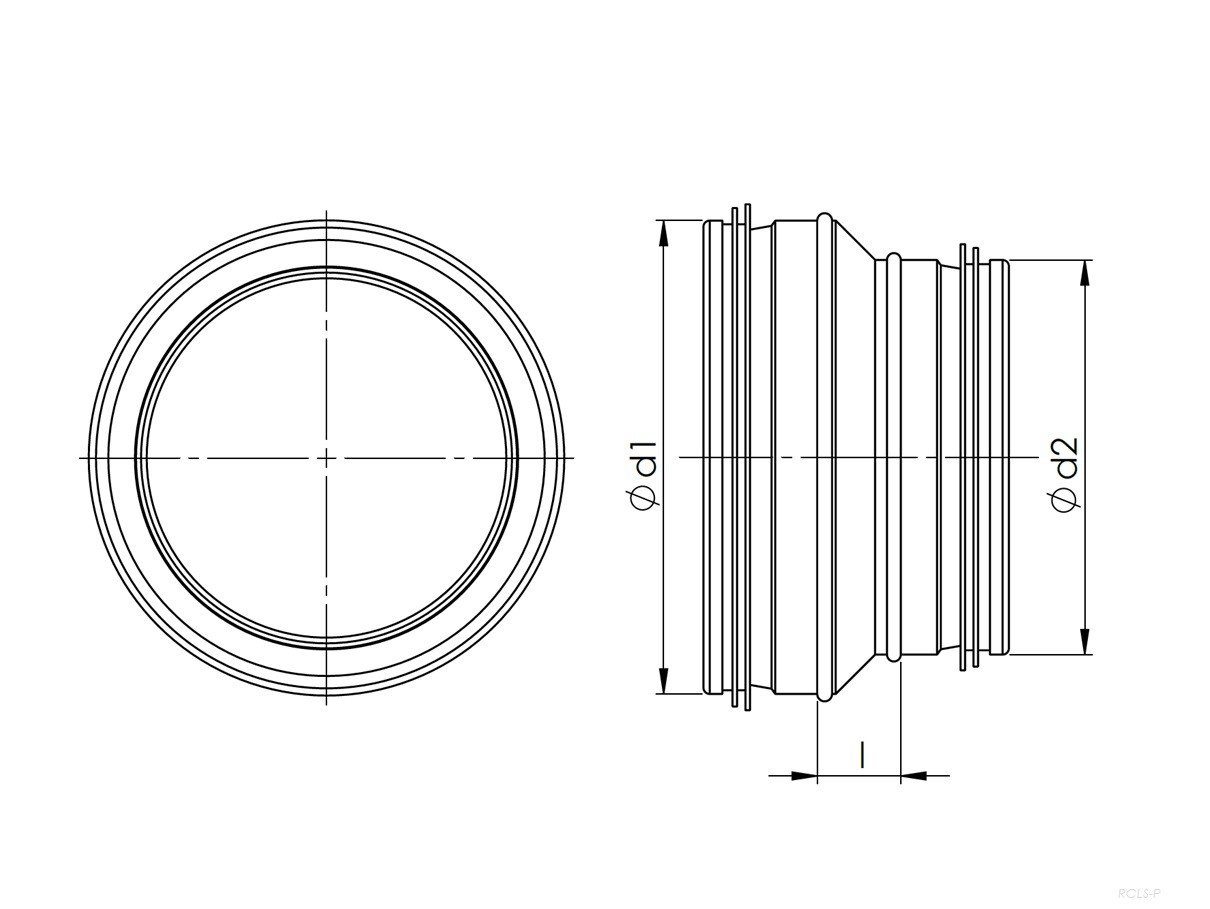

Pressade

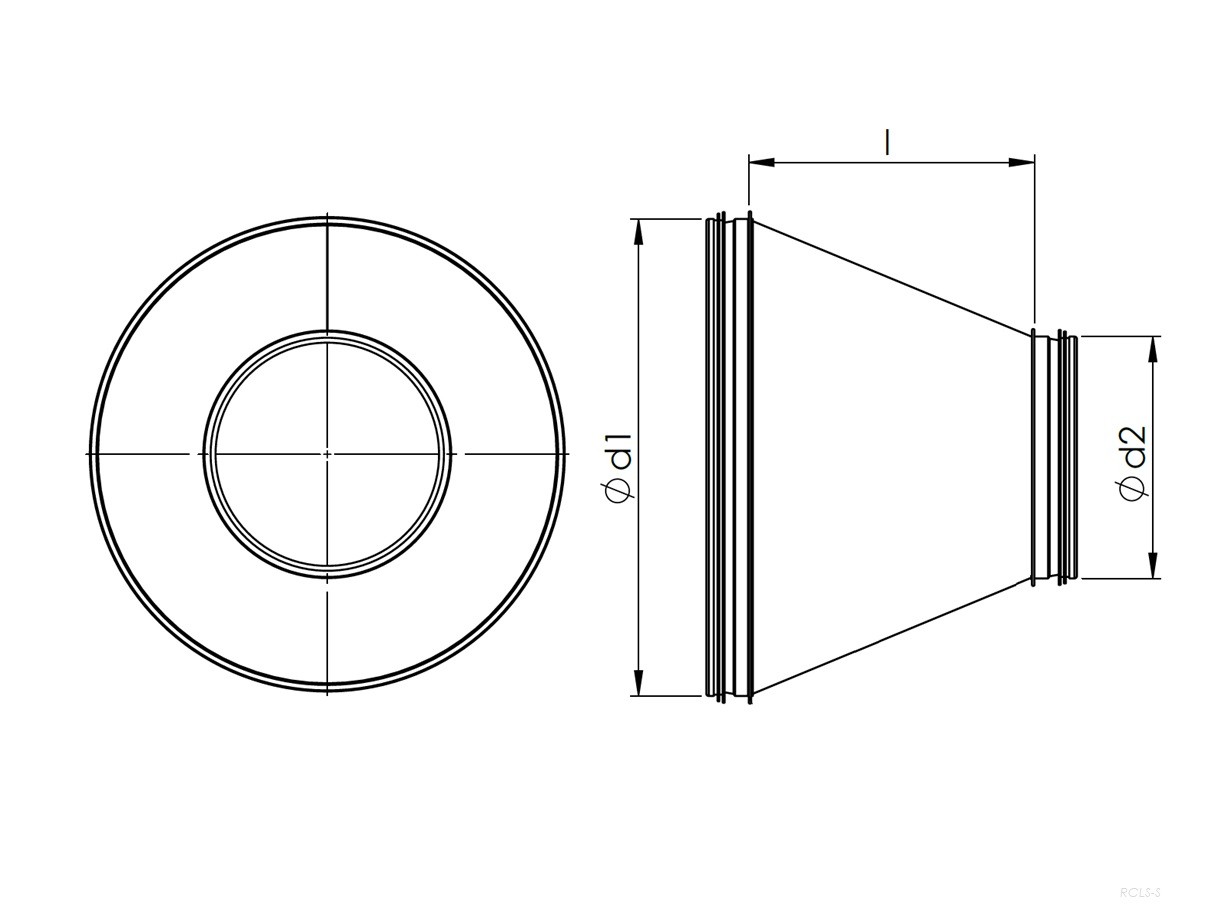

Segmenterad



Typ Ød1 nom
[mm]
Ød2 nom
[mm]
l
[mm]
m
[kg]
RCLS100-80* 100 80 37 0,2
RCLS125-100* 125 100 34 0,2
RCLS125-80* 125 80 40 0,2
RCLS150-100* 150 100 49 0,2
RCLS150-125* 150 125 39 0,2
RCLS150-80 150 80 69,9 0,26
RCLS160-80 160 80 78,7 0,29
RCLS160-100* 160 100 56 0,3
RCLS160-125* 160 125 45 0,2
RCLS160-150 160 150 23,7 0,3
RCLS180-100 180 100 78,7 0,34
RCLS180-125 180 125 56,6 0,32
RCLS180-150 180 150 34,5 0,3
RCLS180-160 180 160 25,7 0,29
RCLS180-80 180 80 96,4 0,34
RCLS200-100* 200 100 65 0,4
RCLS200-125* 200 125 57 0,4
RCLS200-150* 200 150 46 0,3
RCLS200-160* 200 160 37 0,3
RCLS200-180 200 180 25,7 0,33
RCLS200-80 200 80 114 0,4
RCLS250-100 200 100 140,6 0,59
RCLS250-125 250 125 118,5 0,58
RCLS250-150 250 150 96,4 0,56
RCLS250-160 250 160 87,5 0,55
RCLS250-180 250 180 69,9 0,53
RCLS250-200 250 200 52,2 0,5
RCLS315-100 315 100 198 0,86
RCLS315-125 315 125 175,9 0,85
RCLS315-150 315 150 153,8 0,83
RCLS315-160 315 160 145 0,82
RCLS315-180 315 180 127,3 0,79
RCLS315-200 315 200 109,6 0,76
RCLS315-250 315 250 65,4 0,71
*Pressade
Böjningar kan tillverkas i andra diametrar efter val.
