transiciones concéntricas con gomas RCLS
Construcción:
- Material: acero galvanizado u otro metal
- Sellos de EPDM
- Prensado
- Segmentado
- Fabricado según la clase "D"
Instalación:
- Instalación fácil
Información: Los reductores pueden fabricarse en otros diámetros según elección.
Los reductores RCLS son accesorios utilizados en sistemas de ventilación entre dos tubos de diferentes diámetros. Proporcionan el ajuste perfecto cuando necesitas cambiar de un conducto de un tamaño a otro. Los extremos están equipados con juntas EPDM para garantizar la más alta clase de estanqueidad al aire según la clase "D".
| Nombre | Descripción | EAN | Conexión | |
|---|---|---|---|---|
|
RCLS100-80
|
transicione metálica, Ø100-Ø80mm, con gomas, presionado
|
4750492211311
|
100-80 mm |
|
RCLS125-100
|
transicione metálica, Ø125-Ø100mm, con gomas, presionado
|
4750492001059
|
125-100 mm |
|
RCLS125-80
|
transicione metálica, Ø125-Ø80mm, con gomas, presionado
|
4750492222508
|
125-80 mm |
|
RCLS150-100
|
transicione metálica, Ø150-Ø100mm, con gomas, presionado
|
20000568
|
150-100 mm |
|
RCLS150-125
|
transicione metálica, Ø150-Ø125mm, con gomas, presionado
|
4750492025024
|
150-125 mm |
|
RCLS150-80
|
transicione metálica, Ø150-Ø80mm, con gomas
|
20003622
|
150-80 mm |
|
RCLS160-100
|
transicione metálica, Ø160-Ø100mm, con gomas, presionado
|
4750492001875
|
160-100 mm |
|
RCLS160-125
|
transicione metálica, Ø160-Ø125mm, con gomas, presionado
|
4750492001066
|
160-125 mm |
|
RCLS160-150
|
transicione metálica, Ø160-Ø150mm, con gomas
|
4750492222515
|
160-150 mm |
|
RCLS160-80
|
transicione metálica, Ø160-Ø80mm, con gomas
|
20002963
|
160-80 mm |

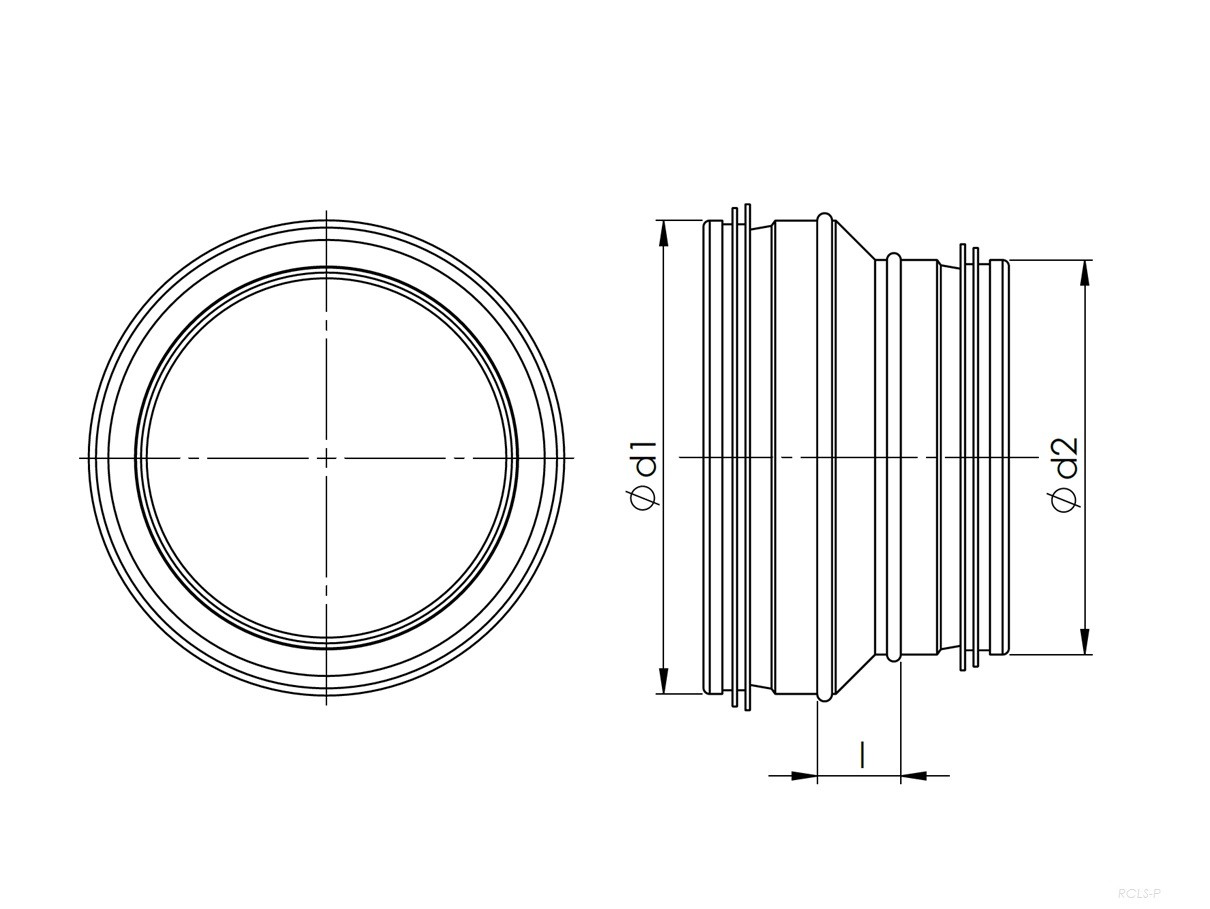

Prensado

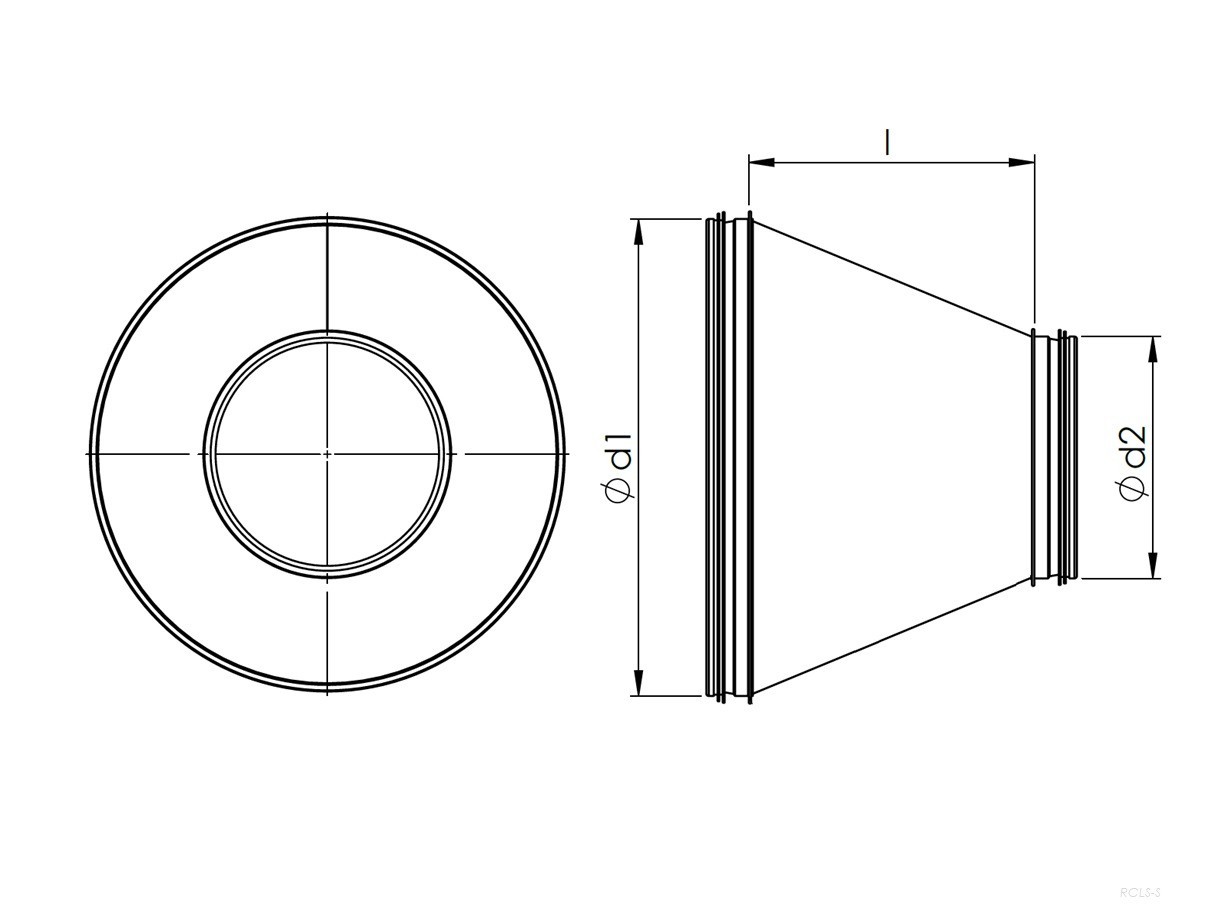

Segmentado
| Tipo | Ød1 nom [mm] |
Ød2 nom [mm] |
l [mm] |
m [kg] |
| RCLS100-80* | 100 | 80 | 37 | 0,2 |
| RCLS125-100* | 125 | 100 | 34 | 0,2 |
| RCLS125-80* | 125 | 80 | 40 | 0,2 |
| RCLS150-100* | 150 | 100 | 49 | 0,2 |
| RCLS150-125* | 150 | 125 | 39 | 0,2 |
| RCLS150-80 | 150 | 80 | 69,9 | 0,26 |
| RCLS160-80 | 160 | 80 | 78,7 | 0,29 |
| RCLS160-100* | 160 | 100 | 56 | 0,3 |
| RCLS160-125* | 160 | 125 | 45 | 0,2 |
| RCLS160-150 | 160 | 150 | 23,7 | 0,3 |
| RCLS180-100 | 180 | 100 | 78,7 | 0,34 |
| RCLS180-125 | 180 | 125 | 56,6 | 0,32 |
| RCLS180-150 | 180 | 150 | 34,5 | 0,3 |
| RCLS180-160 | 180 | 160 | 25,7 | 0,29 |
| RCLS180-80 | 180 | 80 | 96,4 | 0,34 |
| RCLS200-100* | 200 | 100 | 65 | 0,4 |
| RCLS200-125* | 200 | 125 | 57 | 0,4 |
| RCLS200-150* | 200 | 150 | 46 | 0,3 |
| RCLS200-160* | 200 | 160 | 37 | 0,3 |
| RCLS200-180 | 200 | 180 | 25,7 | 0,33 |
| RCLS200-80 | 200 | 80 | 114 | 0,4 |
| RCLS250-100 | 200 | 100 | 140,6 | 0,59 |
| RCLS250-125 | 250 | 125 | 118,5 | 0,58 |
| RCLS250-150 | 250 | 150 | 96,4 | 0,56 |
| RCLS250-160 | 250 | 160 | 87,5 | 0,55 |
| RCLS250-180 | 250 | 180 | 69,9 | 0,53 |
| RCLS250-200 | 250 | 200 | 52,2 | 0,5 |
| RCLS315-100 | 315 | 100 | 198 | 0,86 |
| RCLS315-125 | 315 | 125 | 175,9 | 0,85 |
| RCLS315-150 | 315 | 150 | 153,8 | 0,83 |
| RCLS315-160 | 315 | 160 | 145 | 0,82 |
| RCLS315-180 | 315 | 180 | 127,3 | 0,79 |
| RCLS315-200 | 315 | 200 | 109,6 | 0,76 |
| RCLS315-250 | 315 | 250 | 65,4 | 0,71 |
*Prensado
Los codos pueden fabricarse en otros diámetros a elección.
