Reduzierungen konzentrische mit Lippendichtungen RCLS
Konstruktion:
- Material verzinkter Stahl oder anderes Metall
- EPDM-Dichtungen
- Gepresste Reduzierstücke
- Segmentierte Reduzierstücke
- Hergestellt gemäß den Anforderungen der Klasse "D"
Installation:
- Einfache Installation
Information: Reduzierverbinder können auch in anderen Durchmessern gefertigt werden.
RCLS-Reduzierstücke sind ein Fitting, das in Lüftungssystemen zwischen zwei Rohren mit unterschiedlichen Durchmessern verwendet wird. Sie bieten das perfekte Fitting, wenn Sie von einer Kanalgröße zu einer anderen Größe wechseln müssen. Die Enden sind mit EPDM-Dichtungen ausgestattet, um die höchste Klasse der Luftdichtheit gemäß Klasse „D“ zu gewährleisten.
| Produktcode | Name | EAN | Verbindung | |
|---|---|---|---|---|
|
RCLS100-80
|
Übergangsstück Metall, 100-80mm mit Gummi, gepresst
|
4750492211311
|
100-80 mm |
|
RCLS125-100
|
Übergangsstück Metall, 125-100mm mit Gummi, gepresst
|
4750492001059
|
125-100 mm |
|
RCLS125-80
|
Übergangsstück Metall, 125-80mm mit Gummi, gepresst
|
4750492222508
|
125-80 mm |
|
RCLS150-100
|
Übergangsstück Metall, 150-100mm mit Gummi, gepresst
|
20000568
|
150-100 mm |
|
RCLS150-125
|
Übergangsstück Metall, 150-125mm mit Gummi, gepresst
|
4750492025024
|
150-125 mm |
|
RCLS150-80
|
Übergangsstück Metall, 150-80mm mit Gummi
|
20003622
|
150-80 mm |
|
RCLS160-100
|
Übergangsstück Metall, 160-100mm mit Gummi, gepresst
|
4750492001875
|
160-100 mm |
|
RCLS160-125
|
Übergangsstück Metall, 160-125mm mit Gummi, gepresst
|
4750492001066
|
160-125 mm |
|
RCLS160-150
|
Übergangsstück Metall, 160-150mm mit Gummi
|
4750492222515
|
160-150 mm |
|
RCLS160-80
|
Übergangsstück Metall, 160-80mm mit Gummi
|
20002963
|
160-80 mm |
Gepresst

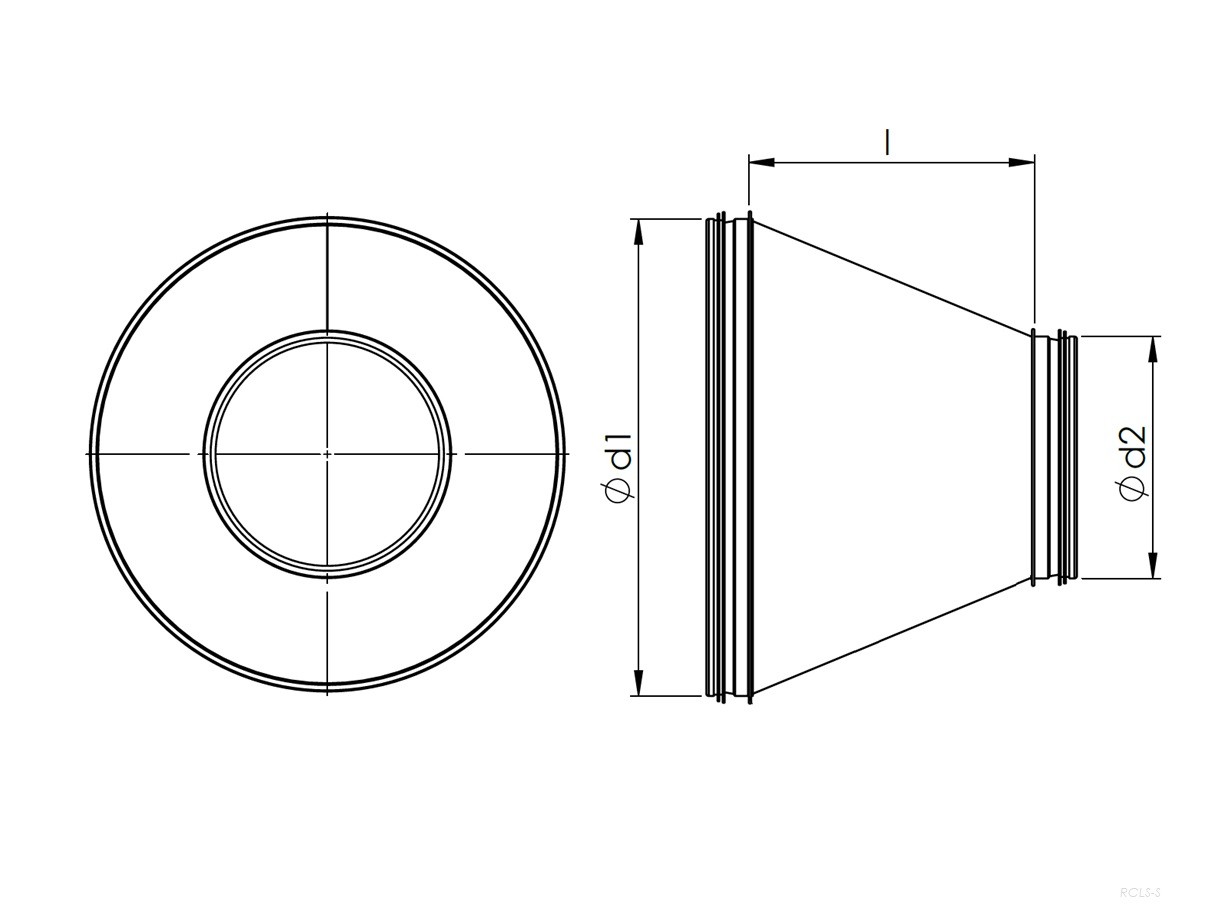

Segmentiert
| Typ | Ød1 nom [mm] |
Ød2 nom [mm] |
l [mm] |
m [kg] |
| RCLS100-80* | 100 | 80 | 37,0 | 0,20 |
| RCLS120-100 | 120 | 100 | 25,7 | 0,14 |
| RCLS125-80* | 125 | 80 | 40 | 0,20 |
| RCLS125-100* | 125 | 100 | 34 | 0,20 |
| RCLS150-80 | 150 | 80 | 69,9 | 0,26 |
|
RCLS150-100* |
150 | 100 | 49,0 | 0,20 |
| RCLS150-125* | 150 | 125 | 39,0 | 0,20 |
| RCLS160-80 | 160 | 80 | 78,7 | 0,29 |
| RCLS160-100* | 160 | 100 | 56,0 | 0,30 |
| RCLS160-125* | 160 | 125 | 45,0 | 0,20 |
| RCLS160-140 | 160 | 140 | 25,7 | 0,26 |
| RCLS160-150 | 160 | 150 | 23,7 | 0,30 |
| RCLS180-80 | 180 | 80 | 96,4 | 0,34 |
| RCLS180-100 | 180 | 100 | 78,7 | 0,34 |
| RCLS180-125 | 180 | 125 | 56,6 | 0,32 |
| RCLS180-150 | 180 | 150 | 34,5 | 0,30 |
| RCLS180-160 | 180 | 160 | 25,7 | 0,29 |
| RCLS200-80 | 200 | 80 | 114,0 | 0,40 |
| RCLS200-100* | 200 | 100 | 65,0 | 0,40 |
| RCLS200-125* | 200 | 125 | 57,0 | 0,40 |
| RCLS200-150* | 200 | 150 | 46,0 | 0,30 |
| RCLS200-160* | 200 | 160 | 37,0 | 0,30 |
| RCLS200-180 | 200 | 180 | 25,7 | 0,33 |
| RCLS250-100 | 200 | 100 | 140,6 | 0,59 |
| RCLS250-125 | 250 | 125 | 118,5 | 0,58 |
| RCLS250-150 | 250 | 150 | 96,4 | 0,56 |
| RCLS250-160 | 250 | 160 | 87,5 | 0,55 |
| RCLS250-180 | 250 | 180 | 69,9 | 0,53 |
| RCLS250-200 | 250 | 200 | 52,2 | 0,50 |
| RCLS300-100 | 300 | 100 | 184,7 | 0,80 |
| RCLS300-125 | 300 | 125 | 162,7 | 0,78 |
| RCLS300-150 | 300 | 150 | 140,6 | 0,76 |
| RCLS300-160 | 300 | 160 | 131,7 | 0,75 |
| RCLS300-180 | 300 | 180 | 114,0 | 0,73 |
| RCLS300-200 | 300 | 200 | 96,4 | 0,70 |
| RCLS300-250 | 300 | 250 | 52,2 | 0,64 |
| RCLS315-100 | 315 | 100 | 198,0 | 0,86 |
| RCLS315-125 | 315 | 125 | 175,9 | 0,85 |
| RCLS315-150 | 315 | 150 | 153,8 | 0,83 |
| RCLS315-160 | 315 | 160 | 145,0 | 0,82 |
| RCLS315-180 | 315 | 180 | 127,3 | 0,79 |
| RCLS315-200 | 315 | 200 | 109,6 | 0,76 |
| RCLS315-250 | 315 | 250 | 65,4 | 0,71 |
| RCLS315-300 | 315 | 300 | 36,0 | 0,64 |
*Gepresst
Reduzierverbinder können auch in anderen Durchmessern gefertigt werden.
