transitions concentriques avec des caoutchoucs RCLS
Construction:
- Matériau en acier galvanisé ou autre métal
- Joints EPDM
- Pressé
- Segmenté
- Fabriqué selon la classe "D"
Installation:
- Installation facile
Informations: Les réducteurs peuvent être fabriqués dans d'autres diamètres sur demande.
Les réducteurs RCLS sont des raccords utilisés dans les systèmes de ventilation entre deux tuyaux de diamètres différents. Ils assurent un ajustement parfait lorsque vous devez passer d'un conduit de taille à une autre. Les extrémités sont équipées de joints EPDM pour garantir la plus haute classe d'étanchéité à l'air selon la classe "D".
| Article | Nom | EAN | Connexion | |
|---|---|---|---|---|
|
RCLS100-80
|
transition en métal, Ø100-Ø80mm avec des caoutchoucs, pressés
|
4750492211311
|
100-80 mm |
|
RCLS125-100
|
transition en métal, Ø125-Ø100mm avec des caoutchoucs, pressés
|
4750492001059
|
125-100 mm |
|
RCLS125-80
|
transition en métal, Ø125-Ø80mm avec des caoutchoucs, pressés
|
4750492222508
|
125-80 mm |
|
RCLS150-100
|
transition en métal, Ø150-Ø100mm avec des caoutchoucs, pressés
|
20000568
|
150-100 mm |
|
RCLS150-125
|
transition en métal, Ø150-Ø125mm avec des caoutchoucs, pressés
|
4750492025024
|
150-125 mm |
|
RCLS150-80
|
transition en métal, Ø150-Ø80mm, avec des caoutchoucs
|
20003622
|
150-80 mm |
|
RCLS160-100
|
transition en métal, Ø160-Ø100mm avec des caoutchoucs, pressés
|
4750492001875
|
160-100 mm |
|
RCLS160-125
|
transition en métal, Ø160-Ø125mm, avec des caoutchoucs, pressés
|
4750492001066
|
160-125 mm |
|
RCLS160-150
|
transition en métal, Ø160-Ø150mm, avec des caoutchoucs
|
4750492222515
|
160-150 mm |
|
RCLS160-80
|
transition en métal, Ø160-Ø80mm, avec des caoutchoucs
|
20002963
|
160-80 mm |

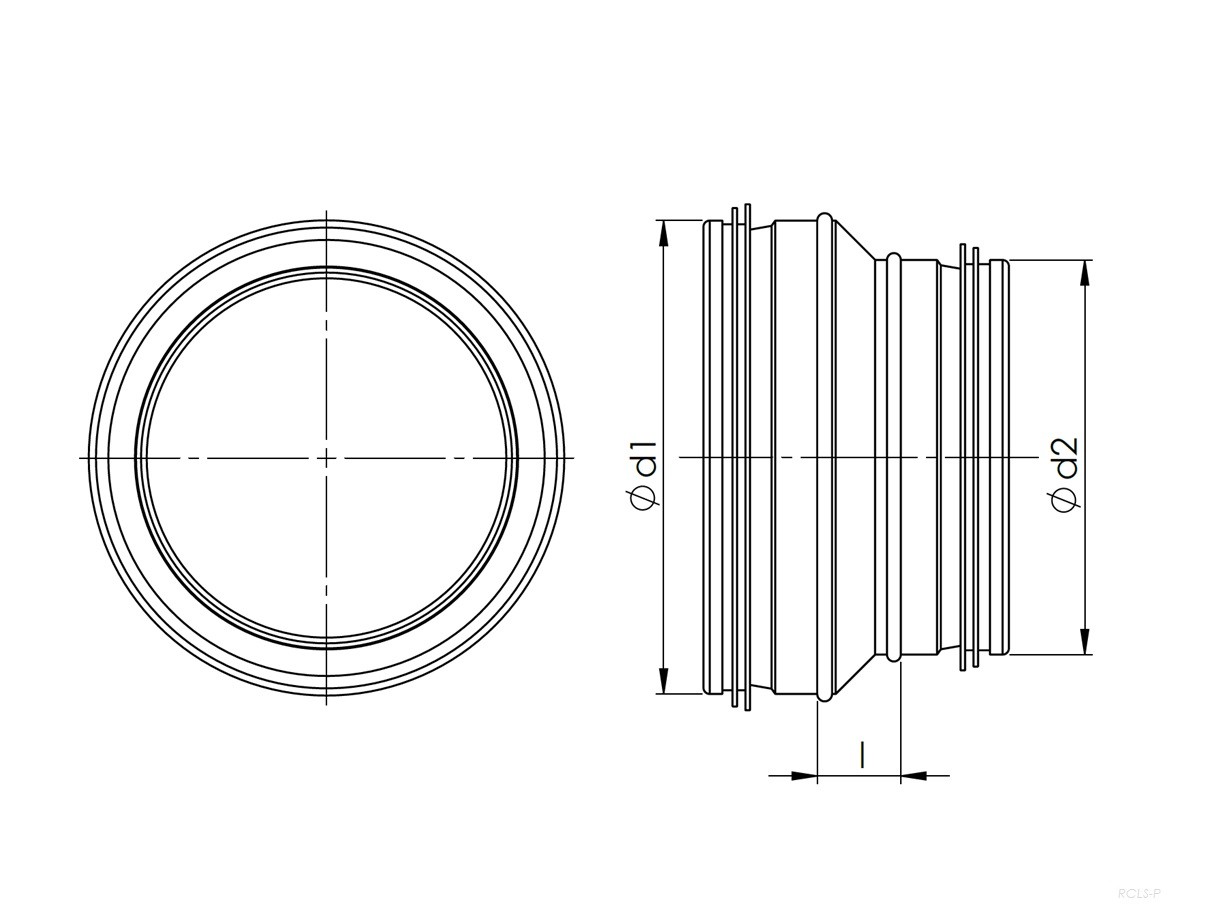

Pressé

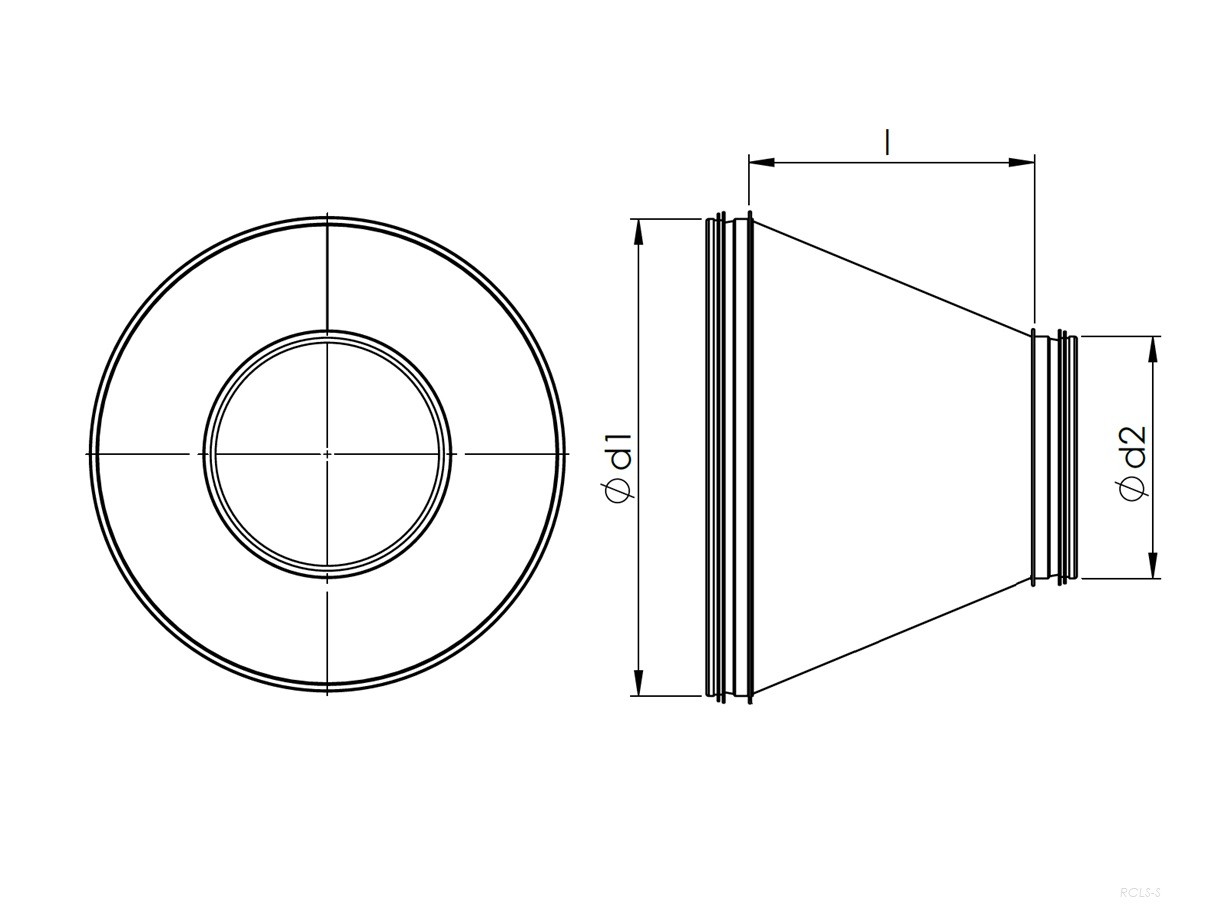

Segmenté
| Type de | Ød1 nom [mm] |
Ød2 nom [mm] |
l [mm] |
m [kg] |
| RCLS100-80* | 100 | 80 | 37 | 0,2 |
| RCLS125-100* | 125 | 100 | 34 | 0,2 |
| RCLS125-80* | 125 | 80 | 40 | 0,2 |
| RCLS150-100* | 150 | 100 | 49 | 0,2 |
| RCLS150-125* | 150 | 125 | 39 | 0,2 |
| RCLS150-80 | 150 | 80 | 69,9 | 0,26 |
| RCLS160-80 | 160 | 80 | 78,7 | 0,29 |
| RCLS160-100* | 160 | 100 | 56 | 0,3 |
| RCLS160-125* | 160 | 125 | 45 | 0,2 |
| RCLS160-150 | 160 | 150 | 23,7 | 0,3 |
| RCLS180-100 | 180 | 100 | 78,7 | 0,34 |
| RCLS180-125 | 180 | 125 | 56,6 | 0,32 |
| RCLS180-150 | 180 | 150 | 34,5 | 0,3 |
| RCLS180-160 | 180 | 160 | 25,7 | 0,29 |
| RCLS180-80 | 180 | 80 | 96,4 | 0,34 |
| RCLS200-100* | 200 | 100 | 65 | 0,4 |
| RCLS200-125* | 200 | 125 | 57 | 0,4 |
| RCLS200-150* | 200 | 150 | 46 | 0,3 |
| RCLS200-160* | 200 | 160 | 37 | 0,3 |
| RCLS200-180 | 200 | 180 | 25,7 | 0,33 |
| RCLS200-80 | 200 | 80 | 114 | 0,4 |
| RCLS250-100 | 200 | 100 | 140,6 | 0,59 |
| RCLS250-125 | 250 | 125 | 118,5 | 0,58 |
| RCLS250-150 | 250 | 150 | 96,4 | 0,56 |
| RCLS250-160 | 250 | 160 | 87,5 | 0,55 |
| RCLS250-180 | 250 | 180 | 69,9 | 0,53 |
| RCLS250-200 | 250 | 200 | 52,2 | 0,5 |
| RCLS315-100 | 315 | 100 | 198 | 0,86 |
| RCLS315-125 | 315 | 125 | 175,9 | 0,85 |
| RCLS315-150 | 315 | 150 | 153,8 | 0,83 |
| RCLS315-160 | 315 | 160 | 145 | 0,82 |
| RCLS315-180 | 315 | 180 | 127,3 | 0,79 |
| RCLS315-200 | 315 | 200 | 109,6 | 0,76 |
| RCLS315-250 | 315 | 250 | 65,4 | 0,71 |
*Pressé
Les coudes peuvent être fabriqués dans d'autres diamètres sur demande
