pārejas koncentriskas ar gumijām RCLS
Konstrukcija:
- Izgatavots no cinkota tērauda vai cita mētāla
- EPDM gumijas blīvējums
- Presēti
- Segmentēti
- Ražoti atbilstoši "D" klases prasībām
Montāža:
- Ērta montāža.
Informācija: Pārejas var tikt izgatavotas arī citā diametrā.
RCLS pārejas izmanto ventilācijas sistēmās starp divām dažāda diametra caurulēm, kas nodrošina perfektu pieslēgumu, kad nepieciešams savienot viena izmēra gaisa kanālu uz citu izmēru. Pārejas aprīkotas ar EPDM blīvēm, kas nodrošina augstāko gaisa necaurlaidības klasi atbilstoši "D" klasei.
| Nosaukums | Savienojums | |
|---|---|---|
RCLS100-80
|
pāreja metāla, Ø100-Ø80mm ar gumijām, presēts
|
100-80 mm |
RCLS125-100
|
pāreja metāla, Ø125-Ø100mm ar gumijām, presēts
|
125-100 mm |
RCLS125-80
|
pāreja metāla, Ø125-Ø80mm ar gumijām, presēts
|
125-80 mm |
RCLS150-100
|
pāreja metāla, Ø150-Ø100mm ar gumijām, presēts
|
150-100 mm |
RCLS150-125
|
pāreja metāla, Ø150-Ø125mm ar gumijām, presēts
|
150-125 mm |
RCLS150-80
|
pāreja metāla, Ø150-Ø80mm ar gumijām
|
150-80 mm |
RCLS160-100
|
pāreja metāla, Ø160-Ø100mm ar gumijām, presēts
|
160-100 mm |
RCLS160-125
|
pāreja metāla, Ø160-Ø125mm ar gumijām, presēts
|
160-125 mm |
RCLS160-150
|
pāreja metāla, Ø160-Ø150mm ar gumijām
|
160-150 mm |
RCLS160-80
|
pāreja metāla, Ø160-Ø80mm ar gumijām
|
160-80 mm |

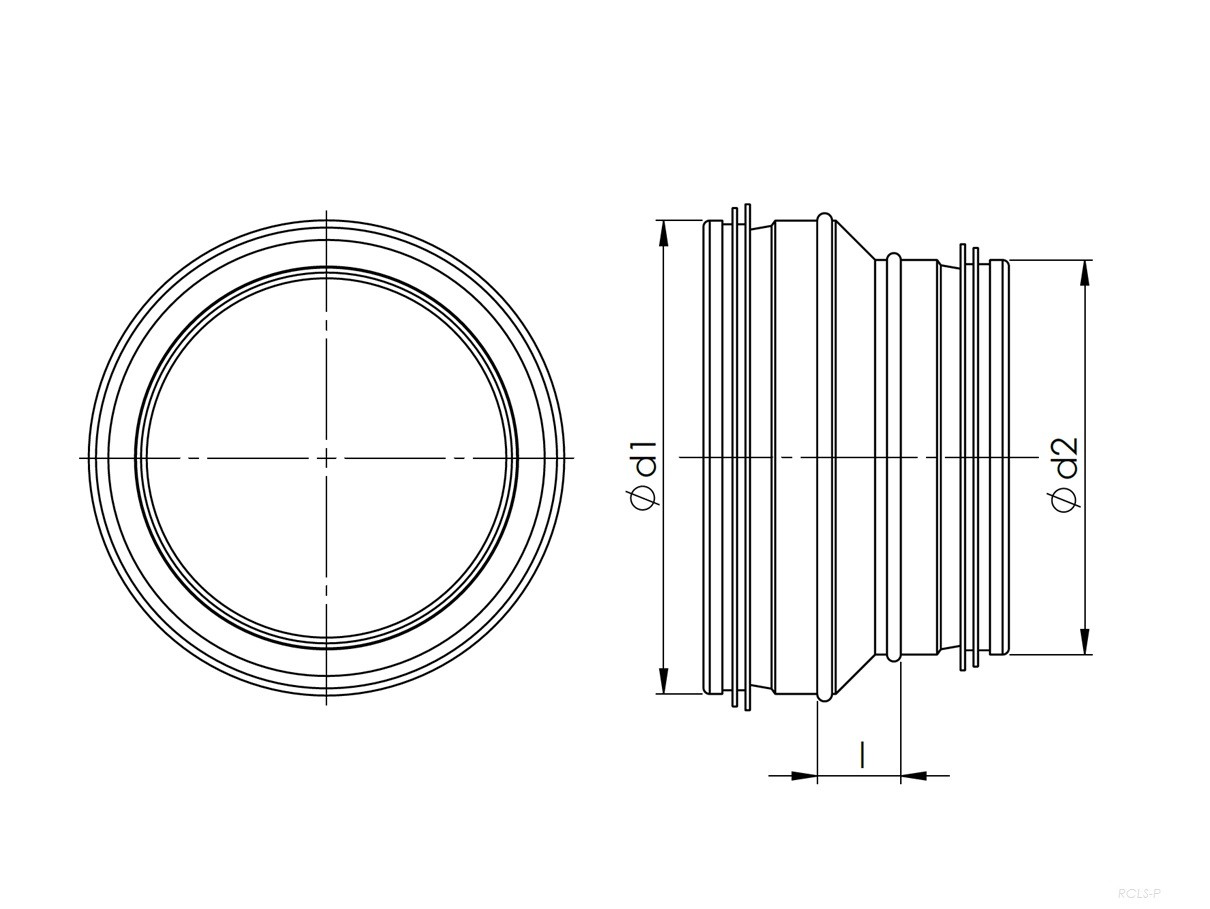

Presēti

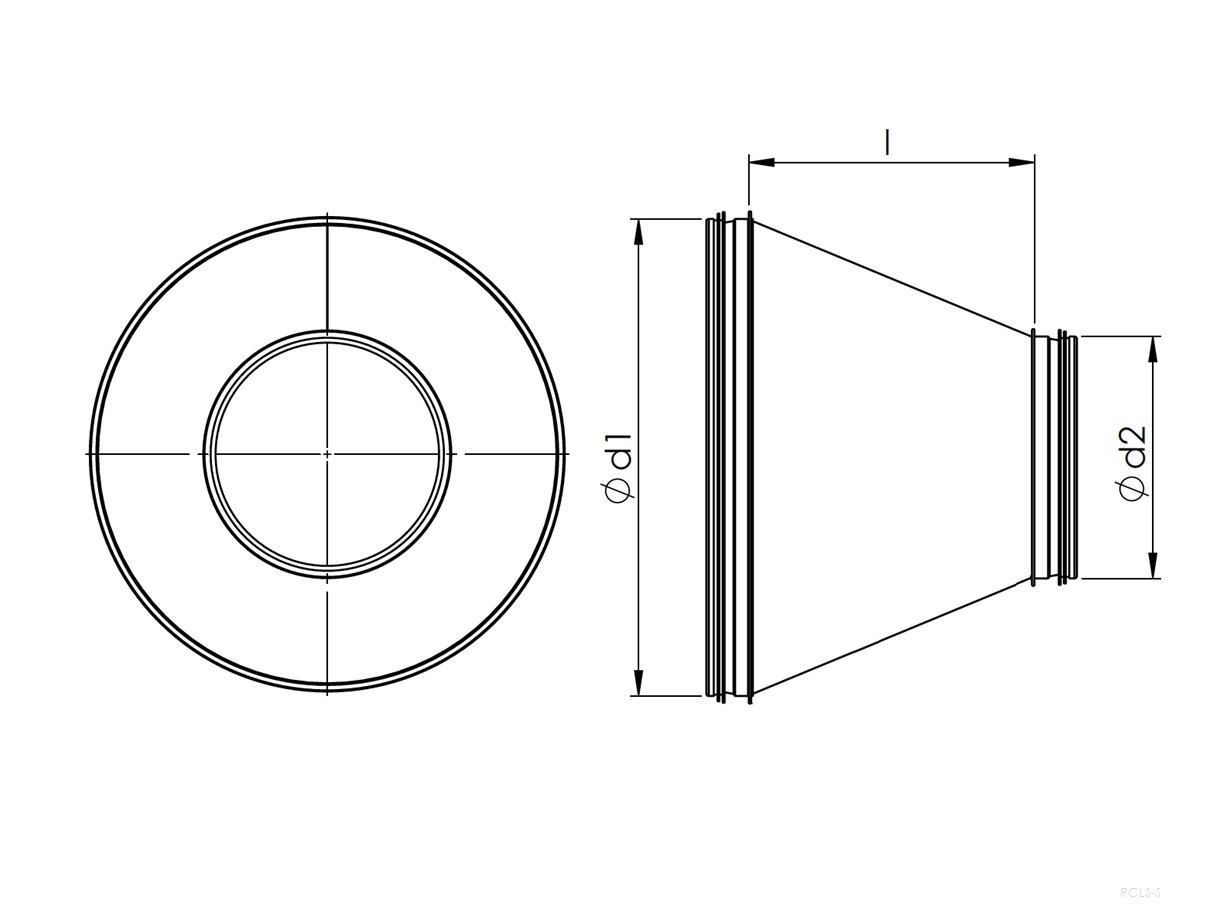

Segmentēti
| Artikuls | Ød1 nom [mm] |
Ød2 nom [mm] |
l [mm] |
m [kg] |
| RCLS100-80* | 100 | 80 | 37 | 0,2 |
| RCLS125-100* | 125 | 100 | 34 | 0,2 |
| RCLS125-80* | 125 | 80 | 40 | 0,2 |
| RCLS150-100* | 150 | 100 | 49 | 0,2 |
| RCLS150-125* | 150 | 125 | 39 | 0,2 |
| RCLS150-80 | 150 | 80 | 69,9 | 0,26 |
| RCLS160-80 | 160 | 80 | 78,7 | 0,29 |
| RCLS160-100* | 160 | 100 | 56 | 0,3 |
| RCLS160-125* | 160 | 125 | 45 | 0,2 |
| RCLS160-150 | 160 | 150 | 23,7 | 0,3 |
| RCLS180-100 | 180 | 100 | 78,7 | 0,34 |
| RCLS180-125 | 180 | 125 | 56,6 | 0,32 |
| RCLS180-150 | 180 | 150 | 34,5 | 0,3 |
| RCLS180-160 | 180 | 160 | 25,7 | 0,29 |
| RCLS180-80 | 180 | 80 | 96,4 | 0,34 |
| RCLS200-100* | 200 | 100 | 65 | 0,4 |
| RCLS200-125* | 200 | 125 | 57 | 0,4 |
| RCLS200-150* | 200 | 150 | 46 | 0,3 |
| RCLS200-160* | 200 | 160 | 37 | 0,3 |
| RCLS200-180 | 200 | 180 | 25,7 | 0,33 |
| RCLS200-80 | 200 | 80 | 114 | 0,4 |
| RCLS250-100 | 200 | 100 | 140,6 | 0,59 |
| RCLS250-125 | 250 | 125 | 118,5 | 0,58 |
| RCLS250-150 | 250 | 150 | 96,4 | 0,56 |
| RCLS250-160 | 250 | 160 | 87,5 | 0,55 |
| RCLS250-180 | 250 | 180 | 69,9 | 0,53 |
| RCLS250-200 | 250 | 200 | 52,2 | 0,5 |
| RCLS315-100 | 315 | 100 | 198 | 0,86 |
| RCLS315-125 | 315 | 125 | 175,9 | 0,85 |
| RCLS315-150 | 315 | 150 | 153,8 | 0,83 |
| RCLS315-160 | 315 | 160 | 145 | 0,82 |
| RCLS315-180 | 315 | 180 | 127,3 | 0,79 |
| RCLS315-200 | 315 | 200 | 109,6 | 0,76 |
| RCLS315-250 | 315 | 250 | 65,4 | 0,71 |
*Presēti
Pārejas var tikt izgatavotas arī citā diametrā
