Konstrukcija:
Montāža:

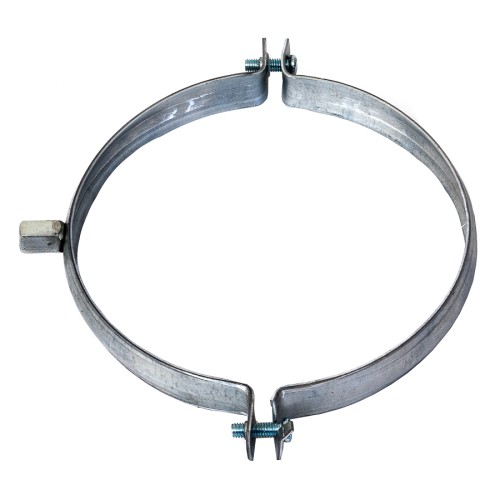

Gaisa vadu stiprinājums bez blīvēm.
Nosaukums | Savienojums | |
---|---|---|
![]() SBO100
|
stiprinājums metāla, Ø100mm (M8/M10)
|
100 mm |
![]() SBO125
|
stiprinājums metāla, Ø125mm (M8/M10)
|
125 mm |
![]() SBO160
|
stiprinājums metāla, Ø160mm (M8/M10)
|
160 mm |
![]() SBO200
|
stiprinājums metāla, Ø200mm (M8/M10)
|
200 mm |
![]() SBO250
|
stiprinājums metāla, Ø250mm (M8/M10)
|
250 mm |
![]() SBO315
|
stiprinājums metāla, Ø315mm (M8/M10)
|
315 mm |
![]() SBO80
|
stiprinājums metāla, Ø80mm (M8/M10)
|
80 mm |
Artikuls |
A [mm] |
B [mm] |
C [mm] |
ØD [mm] |
m [kg] |
SBO80 |
120 | 103 | 20 | 80 | 0,12 |
SBO100 | 140 | 123 | 20 | 100 | 0,13 |
SBO125 | 165 | 148 | 20 | 125 | 0,14 |
SBO160 | 200 | 183 | 20 | 160 | 0,18 |
SBO200 | 240 | 223 | 20 | 200 | 0,22 |
SBO250 | 290 | 273 | 20 | 250 | 0,26 |
SBO315 | 355 | 338 | 20 | 315 | 0,26 |
