komplekti, pieplūdes vārsti ar skaņas izolāciju, metāla SMK3

Konstrukcija:

  • Difuzors izgatavots no tērauda ar polimēru pārklājumu, krāsa balta (RAL9016)
  • Maināma gaisa plūsma
  • Mazgājams filtrs
  • Teleskopisks gaisa vads, izgatavot no cinkotā tērauda
  • Aprīkots ar EPDM gumijas blīvi
  • Skaņas izolācijas slānis no putu poliuretāna
  • Ārējā ventilācijas reste izgatavota no alumīnija sakausējuma
  • Aprīkots ar metāla insektu sietu 2x2mm



Montāža:

  • Montējams cauri sienai, stiprināms ar skrūvēm un līmi

Ražots Latvijā

SMK 3 svaigā gaisa pieplūdes sistēma paredzēta uzstādīšanai visiem telpas tipiem. Komplektu ir vēlams uzstādīt siltuma avota tuvumā, kas nodrošina siltā gaisa samaisīšanos ar telpā ienākošo gaisu, nodrošinot maksimālu komfortu. SMK3 ir aprīkots ar vārstu, kuru ir iespējams manuāli regulēt. SMK3 ir aprīkots ar skaņas izolāciju, kas samazina skaņas nokļūšanu iekštelpās. SMK3 ir aprīkots ar EU1 filtru, kas nodrošina aizsardzību pret putekļiem un kukaiņiem. Elementus ir viegli izņemt un iztīrīt.

Garums

Savienojums

Kārtot pēc

Artikuls Nosaukums EAN Garums Savienojums
SMK3-100dB
SMK3-100dB
komplekts, pieplūdes vārsts ar skaņas izolāciju, metāla, Ø100mm, 300-550mm
4750492019764
300-550 mm 100 mm
SMK3-125dB
SMK3-125dB
komplekts, pieplūdes vārsts ar skaņas izolāciju, metāla, Ø125mm, 300-550mm
4750492019771
300-550 mm 125 mm
SMK3-80dB
SMK3-80dB
komplekts, pieplūdes vārsts ar skaņas izolāciju, metāla, Ø80mm, 300-550mm
4750492019788
300-550mm 100 mm




Veids

ØA
[mm]

B
[mm]

C
[mm]

ØD
[mm]

Ød
[mm]

ØE
[mm]

SMK3-80dB

116 8 300-550 83 49 96

SMK3-100dB

140 8 300-550 103 69 125

SMK3 - 125dB

167 8 300-550 128 94 150

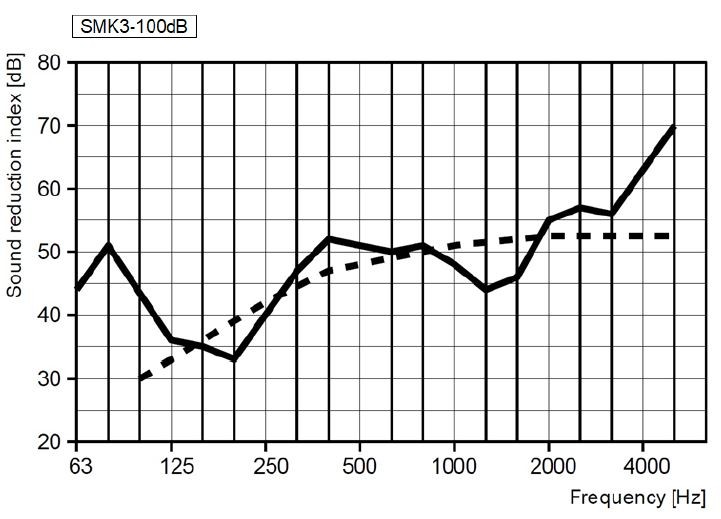

Līknes:
1- ar skaņas izolācijas slāni Tabulas norāda skaņas samazināšanos ar pilnīgi atvērtu difuzoru un
pie 300mm sienas biezuma. Kalkulācija uz 10m2
2 - bez skaņas izolācijas slāņa
