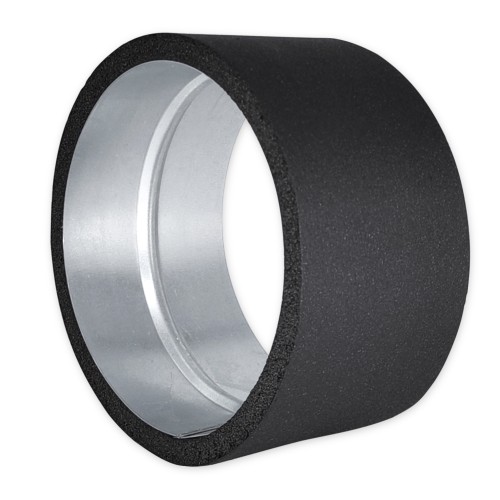

isoliert Kupplungen für Verbindungen IF-NF
Konstruktion:
- Aus verzinktem Stahl hergestellt
- Mit flexibler Elastomerschaum (FEF) Isolierung überzogen
- Isoliermaterial entspricht den Brandschutzstandards der Klasse B
- Luftkanäle entsprechen der D-Dichtheitsklasse
Installation:
- Einfache Montage
- Spart Installationszeit und Platz
- Sorgt für Materialeinsparungen
Betriebstemperatur: -40°C ... +85°C
Isolierdicke [mm]: 9
Abmessungen [mm]: Ø100; Ø125; Ø160; Ø200
Farben: Schwarz
Isolierte Metallverbindungen für Fittings von EUROPLAST sind für Lüftungs-, Klimaanlagen- und Wärmerückgewinnungssysteme mit zusätzlichen Anforderungen an die Energieeffizienz konzipiert. Die verwendete Isolierung bietet hervorragenden Schallschutz, Wärmedämmung und schützt vor Kondensationsbildung. Das verwendete Material entspricht den Brandschutzstandards der Klasse B. Die werkseitig aufgebrachte Isolierung reduziert die Montagezeit und den Ressourcenaufwand vor Ort erheblich und gewährleistet die Isolierungsqualität.
| Name | Verbindung | Klasse | |
|---|---|---|---|
IF19-NF100
|
isoliert Kupplung für Verbindungen Metall, Ø100mm, Isolation 19mm
|
Ø 100 mm | B; D |
IF09-NF100
|
isoliert Kupplung für Verbindungen Metall, Ø100mm, Isolation 9mm
|
Ø 100 mm | B; D |
IF19-NF125
|
isoliert Kupplung für Verbindungen Metall, Ø125mm, Isolation 19mm
|
Ø 125 mm | B; D |
IF09-NF125
|
isoliert Kupplung für Verbindungen Metall, Ø125mm, Isolation 9mm
|
Ø 125 mm | B; D |
IF19-NF160
|
isoliert Kupplung für Verbindungen Metall, Ø160mm, Isolation 19mm
|
Ø 160 mm | B; D |
IF09-NF160
|
isoliert Kupplung für Verbindungen Metall, Ø160mm, Isolation 9mm
|
Ø 160 mm | B; D |
IF19-NF200
|
isoliert Kupplung für Verbindungen Metall, Ø200mm, Isolation 19mm
|
Ø 200 mm | B; D |
IF09-NF200
|
isoliert Kupplung für Verbindungen Metall, Ø200mm, Isolation 9mm
|
Ø 200 mm | B; D |
| Typ | ØDnom [mm] |
L [mm] |
T [mm] |
m [kg] |
| IF09-NF100 | 100 | 76 | 9 | 0,12 |
| IF09-NF125 | 125 | 76 | 9 | 0,15 |
| IF09-NF160 | 160 | 76 | 9 | 0,19 |
| IF09-NF200 | 200 | 76 | 9 | 0,24 |
| IF19-NF100 | 100 | 76 | 19 | 0,15 |
| IF19-NF125 | 125 | 76 | 19 | 0,18 |
| IF19-NF160 | 160 | 76 | 19 | 0,22 |
| IF19-NF200 | 200 | 76 | 19 | 0,28 |
| IF25-NF100 | 100 | 76 | 25 | 0,16 |
| IF25-NF125 | 125 | 76 | 25 | 0,20 |
| IF25-NF160 | 160 | 76 | 25 | 0,25 |
| IF25-NF200 | 200 | 76 | 25 | 0,31 |
| Wesentliche Merkmale | Betriebseigenschaften | Prüfstandard |
| Wärmeleitkoeffizient (für alle Dicken) |
-10°C - 0,034 W/(m*K) 0°C - 0,036 W/(m*K) 25°C - 0,037 W/(m*K) 40°C - 0,041 W/(m*K) |
EN 12667 |
| Reaktion auf Feuer | B-s3, d0 | EN 13501-1 |
| Betriebstemperatur | -40°C ... +85°C |
