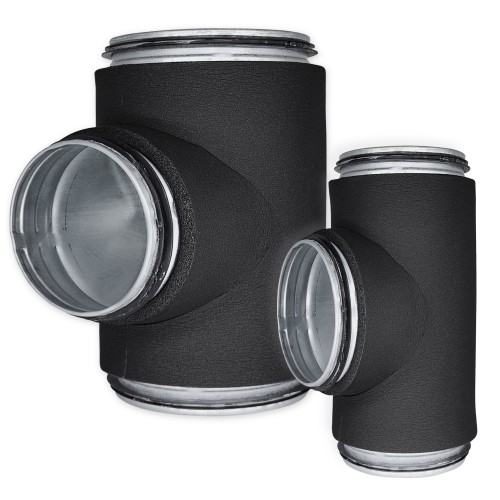

isoliert T-Stücken mit Lippendichtungen IF-TCPS

Konstruktion:

Aus verzinktem Stahl gefertigt
Mit EPDM-Dichtungen
Mit einer flexiblen Elastomerschaum (FEF)-Isolierung beschichtet
Das Isoliermaterial entspricht den Brandschutzstandards der Klasse B
Die Systemelemente entsprechen der D-Luftdichtheitsklasse

Installation:

Einfache Montage
Spart Installationszeit und Platz
Sorgt für Materialeinsparungen

Betriebstemperatur: -40°C ... +85°C
Isolierdicke [mm]: 9; 19
Abmessungen [mm]: Ø100; Ø125; Ø160; Ø200
Farben: Schwarz

Produkte ansehen Preis anfragen

Isolierte Metall-T-Stücke von EUROPLAST sind für Lüftungs-, Klimaanlagen- und Wärmerückgewinnungssysteme mit zusätzlichen Anforderungen an die Energieeffizienz konzipiert. Die verwendete Isolierung bietet hervorragenden Schallschutz, Wärmedämmung und schützt vor Kondensationsbildung. Das verwendete Material entspricht den Brandschutzstandards der Klasse B. Die werkseitig aufgebrachte Isolierung reduziert die Montagezeit und den Ressourcenaufwand vor Ort erheblich und gewährleistet die Isolierungsqualität.

	Name	Verbindung	Klasse
IF19-TCPS100-100	isoliert T-Stück Metall, Ø100-Ø100mm mit Lippendichtungen, gepresst, Isolation 19mm	Ø 100-100 mm	B; D
IF09-TCPS100-100	isoliert T-Stück Metall, Ø100-Ø100mm mit Lippendichtungen, gepresst, Isolation 9mm	Ø 100-100 mm	B; D
IF19-TCPS125-100	isoliert T-Stück Metall, Ø125-Ø100mm mit Lippendichtungen, gepresst, Isolation 19mm	Ø 125-100 mm	B; D
IF09-TCPS125-100	isoliert T-Stück Metall, Ø125-Ø100mm mit Lippendichtungen, gepresst, Isolation 9mm	Ø 125-100 mm	B; D
IF19-TCPS125-125	isoliert T-Stück Metall, Ø125-Ø125mm mit Lippendichtungen, gepresst, Isolation 19mm	Ø 125-125 mm	B; D
IF09-TCPS125-125	isoliert T-Stück Metall, Ø125-Ø125mm mit Lippendichtungen, gepresst, Isolation 9mm	Ø 125-125 mm	B; D
IF19-TCPS160-100	isoliert T-Stück Metall, Ø160-Ø100mm mit Lippendichtungen, gepresst, Isolation 19mm	Ø 160-100 mm	B; D
IF09-TCPS160-100	isoliert T-Stück Metall, Ø160-Ø100mm mit Lippendichtungen, gepresst, Isolation 9mm	Ø 160-100 mm	B; D
IF19-TCPS160-125	isoliert T-Stück Metall, Ø160-Ø125mm mit Lippendichtungen, gepresst, Isolation 19mm	Ø 160-125 mm	B; D
IF09-TCPS160-125	isoliert T-Stück Metall, Ø160-Ø125mm mit Lippendichtungen, gepresst, Isolation 9mm	Ø 160-125 mm	B; D

Typ	ØD1_nom [mm]	ØD3_nom [mm]	L [mm]	L3 [mm]	T [mm]	m [kg]
IF09-TCPS100-100*	100	100	195	71	9	0,55
IF09-TCPS125-100*	125	100	195	79	9	0,63
IF09-TCPS125-125*	125	125	220	82	9	0,72
IF09-TCPS160-100*	160	100	195	97	9	0,76
IF09-TCPS160-125*	160	125	220	99	9	0,86
IF09-TCPS160-160*	160	160	255	99	9	1,08
IF09-TCPS200-125*	200	125	230	118	9	1,04
IF09-TCPS200-160*	200	160	265	129	9	1,31
IF09-TCPS200-200	200	200	270	110	9	1,13
IF19-TCPS100-100*	100	100	195	71	19	0,61
IF19-TCPS125-100*	125	100	195	79	19	0,71
IF19-TCPS125-125*	125	125	220	82	19	0,80
IF19-TCPS160-100*	160	100	195	97	19	0,85
IF19-TCPS160-125*	160	125	220	99	19	0,96
IF19-TCPS160-160*	160	160	255	99	19	1,20
IF19-TCPS200-125*	200	125	230	118	19	1,17
IF19-TCPS200-160*	200	160	265	129	19	1,47
IF19-TCPS200-200	200	200	270	110	19	1,29
IF25-TCPS100-100*	100	100	195	71	25	0,66
IF25-TCPS125-100*	125	100	195	79	25	0,76
IF25-TCPS125-125*	125	125	220	82	25	0,86
IF25-TCPS160-100*	160	100	195	97	25	0,91
IF25-TCPS160-125*	160	125	220	99	25	1,03
IF25-TCPS160-160*	160	160	255	99	25	1,28
IF25-TCPS200-125*	200	125	230	118	25	1,26
IF25-TCPS200-160*	200	160	265	129	25	1,57
IF25-TCPS200-200	200	200	270	110	25	1,38

*Gepresst

Wesentliche Merkmale	Betriebseigenschaften	Prüfstandard
Wärmeleitkoeffizient (für alle Dicken)	-10°C - 0,034 W/(mK) 0°C - 0,036 W/(mK) 25°C - 0,037 W/(mK) 40°C - 0,041 W/(mK)	EN 12667
Reaktion auf Feuer	B-s3, d0	EN 13501-1
Betriebstemperatur	-40°C ... +85°C
