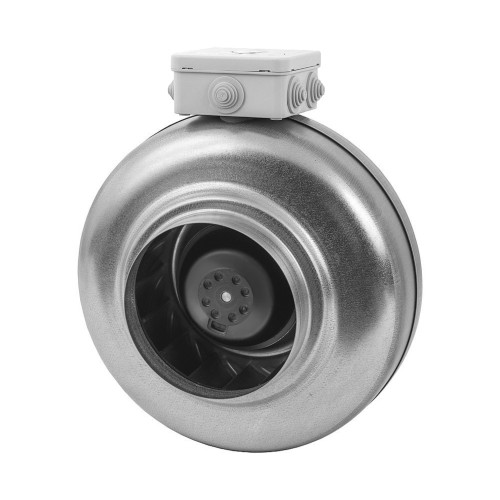

Druckaufbau Rohrventilatoren AKM
Konstruktion:
- Gehäuse: verzinktes Stahl
- Ventilator: Zentrifugalrad und Außenläufermotor
- Motor-Schutzart: IP44
- Isolierstoffklasse: B
- Motorschutz durch integrierten Thermokontakt
- Kugellager
- Schutzklasse Klemmenkasten: IP55
Installation:
- Montage mit Rundkanälen aller Art: Blech, flexibles Aluminium, Kunststoff oder Gewebe.
- Montagehalterung ist im Lieferumfang enthalten
- Standort: Innen
- Nicht geeignet für verschmutzte Luft oder flüchtige und explosive Gase
Stromversorgung: 230V-50Hz single phase
Temperaturbereich: -40°C to + 50°C
Größen: 100-315 mm
Drehzahlregelung: Alle Modelle sind drehzahlregelbar
Kanalventilatoren von Europlast werden in Umluft- und Abluftsystemen zur Belüftung von Gewerbe-, Büro- und anderen Räumen eingesetzt. Kann auf verschiedene Arten eingebaut werden. Die eingebauten Radial-Rohrventilatoren können bei Umgebungstemperaturen von -40 ºC bis + 50 ºC betrieben werden. Das Lüftergehäuse besteht aus verzinktem Stahl.
| Produktcode | Name | EAN | Verbindung | |
|---|---|---|---|---|
|
AKM100
|
Rohrventilatoren mit hohem Druckaufbau, Ø100mm, metall
|
4750492217467
|
100 mm |
|
AKM125
|
Rohrventilatoren mit hohem Druckaufbau, Ø125mm, metall
|
4750492217474
|
125 mm |
|
AKM160
|
Rohrventilatoren mit hohem Druckaufbau, Ø160mm, metall
|
4750492217481
|
160 mm |
|
AKM200
|
Rohrventilatoren mit hohem Druckaufbau, Ø200mm, metall
|
4750492217498
|
200 mm |
|
AKM250
|
Rohrventilatoren mit hohem Druckaufbau, Ø250mm, metall
|
4750492217504
|
250 mm |
|
AKM315
|
Rohrventilatoren mit hohem Druckaufbau, Ø315mm, metall
|
4750492217511
|
315 mm |
| Typ | B | C | D | d | E |
| AKM100 | 189 | 152 | 244 | 100 | 287 |
| AKM125 | 182 | 143 | 243 | 125 | 286 |
| AKM160 | 217 | 166 | 344 | 160 | 387 |
| AKM200 | 231 | 179 | 344 | 200 | 387 |
| AKM250 | 230 | 167 | 344 | 250 | 387 |
| AKM315 | 256 | 188 | 402 | 315 | 444 |
| Typ | Stromspannung [VHz] |
Leistung [W] |
Strom [A] |
Kondensator [μF] | Luftstrom [m3/h] | Geschwindigkeit [min-1] |
Gewicht [kg] |
Lufttemperatur min/max [°C] | Motorschutz-klasse | Schutzklasse Klemmenkasten |
| AKM100 | 230-50 | 74 | 0,31 | 2 | 379 | 2800 | 3 | -40/+50 | IP44 | IP55 |
| AKM125 | 230-50 | 74 | 0,31 | 2 | 421 | 2800 | 3 | -40/+50 | IP44 | IP55 |
| AKM160 | 230-50 | 103 | 0,50 | 2 | 866 | 2796 | 4 | -40/+50 | IP44 | IP55 |
| AKM200 | 230-50 | 140 | 0,60 | 4 | 1007 | 2659 | 4,7 | -40/+50 | IP44 | IP55 |
| AKM250 | 230-50 | 140 | 0,60 | 4 | 967 | 2659 | 4,7 | -40/+50 | IP44 | IP55 |
| AKM315 | 230-50 | 278 | 1,20 | 5 | 1448 | 2762 | 6 | -40/+50 | IP44 | IP55 |
| Ökodesign-Daten |
| Typ | Klassifikation** |
Energieeffizienzklasse [lokale Bedarfs-steuerung] |
Schall-Leistungspegel [dB(A)] | Referenz-volumenstrom bei 50 Pa [m3/h] | SPI [W/(m3/h)] | Nominale Durchfluss-menge [m3/s] | Nominaler Außendruck [Pa] | Statische Effizienz der verwendeten Ventilatoren in Übereinstimmung mit Verordnung Nr. 327/2011 [%] |
Entspricht ERP 2018 |
| AKM100 | RVU | C | 58 | 182 | 0,20 | - | - | - | ✓* |
| AKM125 | RVU | C | 54 | 200 | 0,19 | - | - | - | ✓* |
| AKM160 | RVU | B | 57 | 483 | 0,12 | - | - | - | ✓* |
| AKM200 | NRVU | - | 56 | - | - | 0,15 | 312 | 34,7 | ✓ |
| AKM250 | NRVU | - | 54 | - | - | 0,16 | 288 | 34,4 | ✓ |
| AKM315 | NRVU | - | 53 | - | - | 0,29 | 318 | ✓ |
*Einheit mit lokaler Bedarfssteuerung erfüllt die ERP-2018-Anforderungen
**RVU - Wohnraumbelüftungsgerät.
**NRVU - Nichtwohngebäude-Lüftungsgerät.
