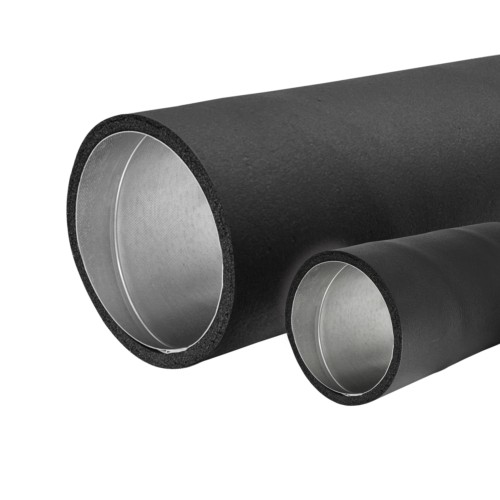

isoliert Wickelfalzrohre IF-SD
Konstruktion:
- Aus verzinktem Stahl hergestellt
- Mit flexibler Elastomerschaum (FEF) Isolierung überzogen
- Isoliermaterial entspricht den Brandschutzstandards der Klasse B
- Luftkanäle entsprechen der D-Dichtheitsklasse
Installation:
- Einfache Montage
- Spart Installationszeit und Platz
- Sorgt für Materialeinsparungen
Betriebstemperatur: -40°C ... +85°C
Isolierdicke [mm]: 9
Abmessungen [mm]: Ø100; Ø125; Ø160; Ø200
Länge [m]: 1, 2
Farben: Schwarz
Isolierte spiralförmige Metall-Luftkanäle von EUROPLAST sind für Lüftungs-, Klimaanlagen- und Wärmerückgewinnungssysteme mit zusätzlichen Anforderungen an die Energieeffizienz konzipiert. Die verwendete Isolierung bietet hervorragenden Schallschutz, Wärmedämmung und schützt vor Kondensationsbildung. Das verwendete Material entspricht den Brandschutzstandards der Klasse B. Die werkseitig aufgebrachte Isolierung reduziert die Montagezeit und den Ressourcenaufwand vor Ort erheblich und gewährleistet die Isolierungsqualität.
| Produktcode | Name | EAN | Länge | Verbindung | Klasse | |
|---|---|---|---|---|---|---|
|
IF09-SD100-1
|
isoliert Wickelfalzrohr Metall, Ø100mm-1m, Isolation 9mm
|
4750492030202
|
1 m | Ø 100 mm | B; D |
|
IF09-SD100-2
|
isoliert Wickelfalzrohr Metall, Ø100mm-2m, Isolation 9mm
|
4750492030158
|
2 m | Ø 100 mm | B; D |
|
IF09-SD125-1
|
isoliert Wickelfalzrohr Metall, Ø125mm-1m, Isolation 9mm
|
4750492030219
|
1 m | Ø 125 mm | B; D |
|
IF09-SD125-2
|
isoliert Wickelfalzrohr Metall, Ø125mm-2m, Isolation 9mm
|
4750492030165
|
2 m | Ø 125 mm | B; D |
|
IF09-SD160-1
|
isoliert Wickelfalzrohr Metall, Ø160mm-1m, Isolation 9mm
|
4750492030226
|
1 m | Ø 160 mm | B; D |
|
IF09-SD160-2
|
isoliert Wickelfalzrohr Metall, Ø160mm-2m, Isolation 9mm
|
4750492030172
|
2 m | Ø 160 mm | B; D |
|
IF09-SD200-1
|
isoliert Wickelfalzrohr Metall, Ø200mm-1m, Isolation 9mm
|
4750492030196
|
1 m | Ø 200 mm | B; D |
|
IF09-SD200-2
|
isoliert Wickelfalzrohr Metall, Ø200mm-2m, Isolation 9mm
|
4750492030189
|
2 m | Ø 200 mm | B; D |
| Typ | ØDnom [mm] |
L [mm] |
T [mm] |
m [kg] |
| IF09-SD100-1 | 100 | 1000 | 9 | 1,54 |
| IF09-SD100-2 | 100 | 2000 | 9 | 3,08 |
| IF09-SD125-1 | 125 | 1000 | 9 | 2,00 |
| IF09-SD125-2 | 125 | 2000 | 9 | 3,80 |
| IF09-SD160-1 | 160 | 1000 | 9 | 2,41 |
| IF09-SD160-2 | 160 | 2000 | 9 | 4,90 |
| IF09-SD200-1 | 200 | 1000 | 9 | 3,08 |
| IF09-SD200-2 | 200 | 2000 | 9 | 6,16 |
| Wesentliche Merkmale | Betriebseigenschaften | Prüfstandard |
| Wärmeleitkoeffizient (für alle Dicken) |
-10°C - 0,034 W/(m*K) 0°C - 0,036 W/(m*K) 25°C - 0,037 W/(m*K) 40°C - 0,041 W/(m*K) |
EN 12667 |
| Reaktion auf Feuer | B-s3, d0 | EN 13501-1 |
| Betriebstemperatur | -40°C ... +85°C |
