muuntoliittimet keskeinen kanava-varusteet liitännät kanssa tiivisteet RCFS
Rakenne:
- Materiaali: sinkitty teräs tai muu metalli
- EPDM-tiivisteet
- Puristettu
- Täyttää tiiveysluokan C
- Korroosioluokka - C2
Asennus:
- Holkki-nippi
Keskittävä reduktio, kanava/liitos. Varustettu kumitiivisteillä. Suurempi pää on naaraspuolinen ilman tiivistettä, sopii kanaviin, T-osuihin ja kaareihin.
| Nimi | Halkaisija | |
|---|---|---|
RCFS125-100
|
vähennysventtiilimetalli, konsentrinen, kanava / sovitus, Ø125-Ø100mm kumilla, suulakepuristettu
|
125-100 mm |
RCFS160-100
|
vähennysventtiilimetalli, konsentrinen, kanava / sovitus, Ø160-Ø100mm kumilla, suulakepuristettu
|
160-100 mm |
RCFS200-125
|
vähennysventtiilimetalli, konsentrinen, kanava / sovitus, Ø200-Ø125mm kumilla, suulakepuristettu
|
200-125 mm |
RCFS100-80
|
vähennysventtiilimetalli, samankeskinen, kanava / sovitus, Ø100-Ø80mm kumilla, suulakepuristettu
|
100-80 mm |
RCFS160-125
|
vähennysventtiilimetalli, samankeskinen, kanava / sovitus, Ø160-Ø125mm kumilla, suulakepuristettu
|
160-125 mm |
RCFS200-160
|
vähennysventtiilimetalli, samankeskinen, kanava / sovitus, Ø200-Ø160mm kumilla, suulakepuristettu
|
200-160 mm |

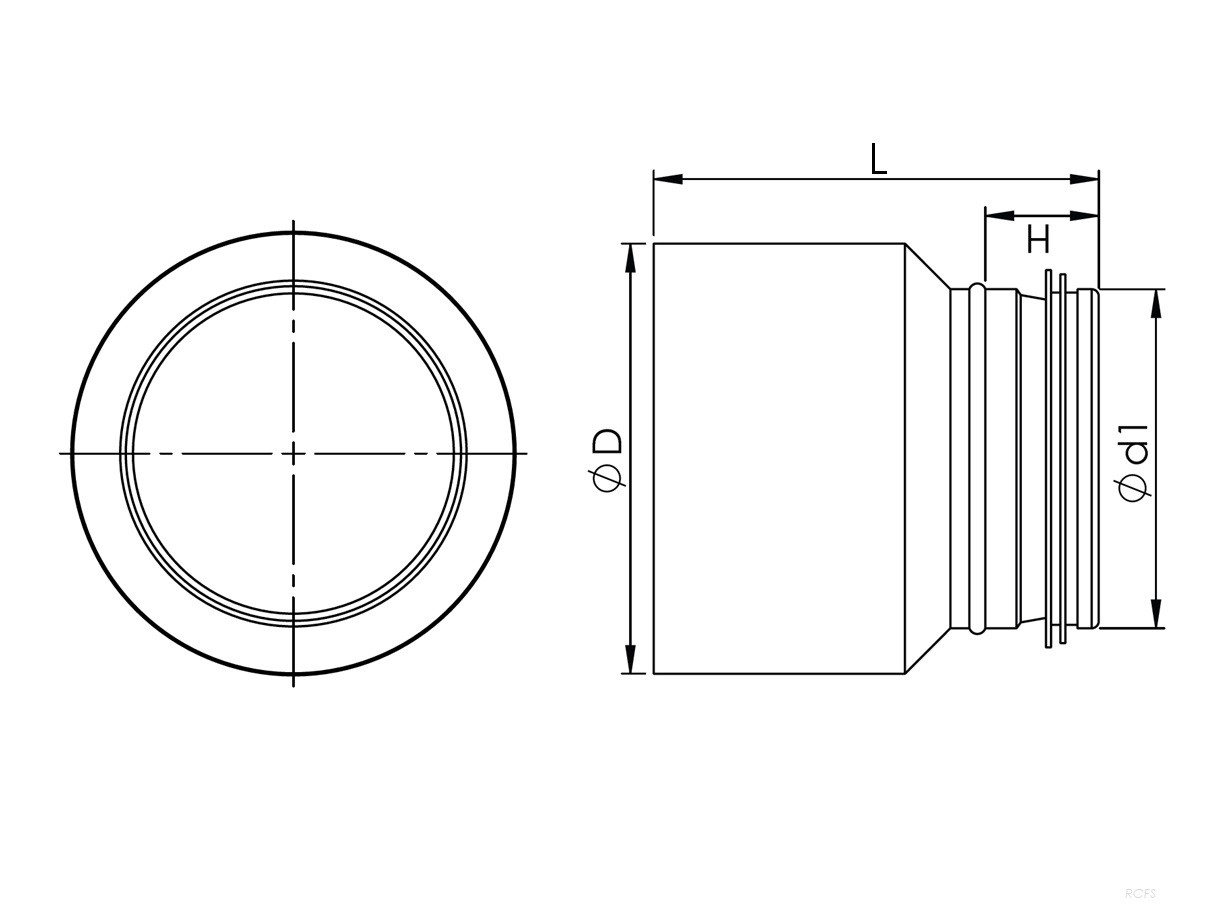

| Tyyppi | Ød2 [mm] |
l [mm] |
ØD [mm] |
m [kg] |
| RCFS100-80 | 80 | 20 | 100 | 0,11 |
| RCFS125-100 | 100 | 30 | 125 | 0,16 |
| RCFS160-100 | 100 | 40 | 160 | 0,23 |
| RCFS160-125 | 125 | 30 | 160 | 0,21 |
| RCFS200-125 | 125 | 45 | 200 | 0,30 |
| RCFS200-160 | 160 | 35 | 200 | 0,29 |
