Reduzierungen konzentrische Kanal-Formteile mit Lippendichtungen RCFS
Konstruktion:
- Material verzinkter Stahl oder anderes Metall
- EPDM-Dichtungen
- Gepresst
- Erfüllt Dichtheitsklasse C
- Korrosionsklasse – C2
Installation:
- Einfache Installation
Konzentrisches Übergang, Kanal/Fitting. Ausgestattet mit Gummidichtungen. Das größere Ende ohne Dichtung, um über Kanäle, T-Stücke und die Biegungen zu passen.
| Produktcode | Name | EAN | Verbindung | |
|---|---|---|---|---|
|
RCFS100-80
|
reduzierstück metall, konzentrisch, Kanal/Formteile, Ø100-Ø80mm mit gummi, extrudiert
|
20003153
|
100-80 mm |
|
RCFS125-100
|
reduzierstück metall, konzentrisch, Kanal/Formteile, Ø125-Ø100mm mit gummi, extrudiert
|
20003154
|
125-100 mm |
|
RCFS160-100
|
reduzierstück metall, konzentrisch, Kanal/Formteile, Ø160-Ø100mm mit gummi, extrudiert
|
20003155
|
160-100 mm |
|
RCFS160-125
|
reduzierstück metall, konzentrisch, Kanal/Formteile, Ø160-Ø125mm mit gummi, extrudiert
|
20003156
|
160-125 mm |
|
RCFS200-160
|
reduzierstück metall, konzentrisch, Kanal/Formteile, Ø200-Ø160mm mit gummi, extrudiert
|
20003158
|
200-160 mm |
|
RCFS200-125
|
reduzierstück, konzentrisch, Kanal/Formteile, Ø200-Ø125mm mit gummi, extrudiert
|
20003157
|
200-125 mm |

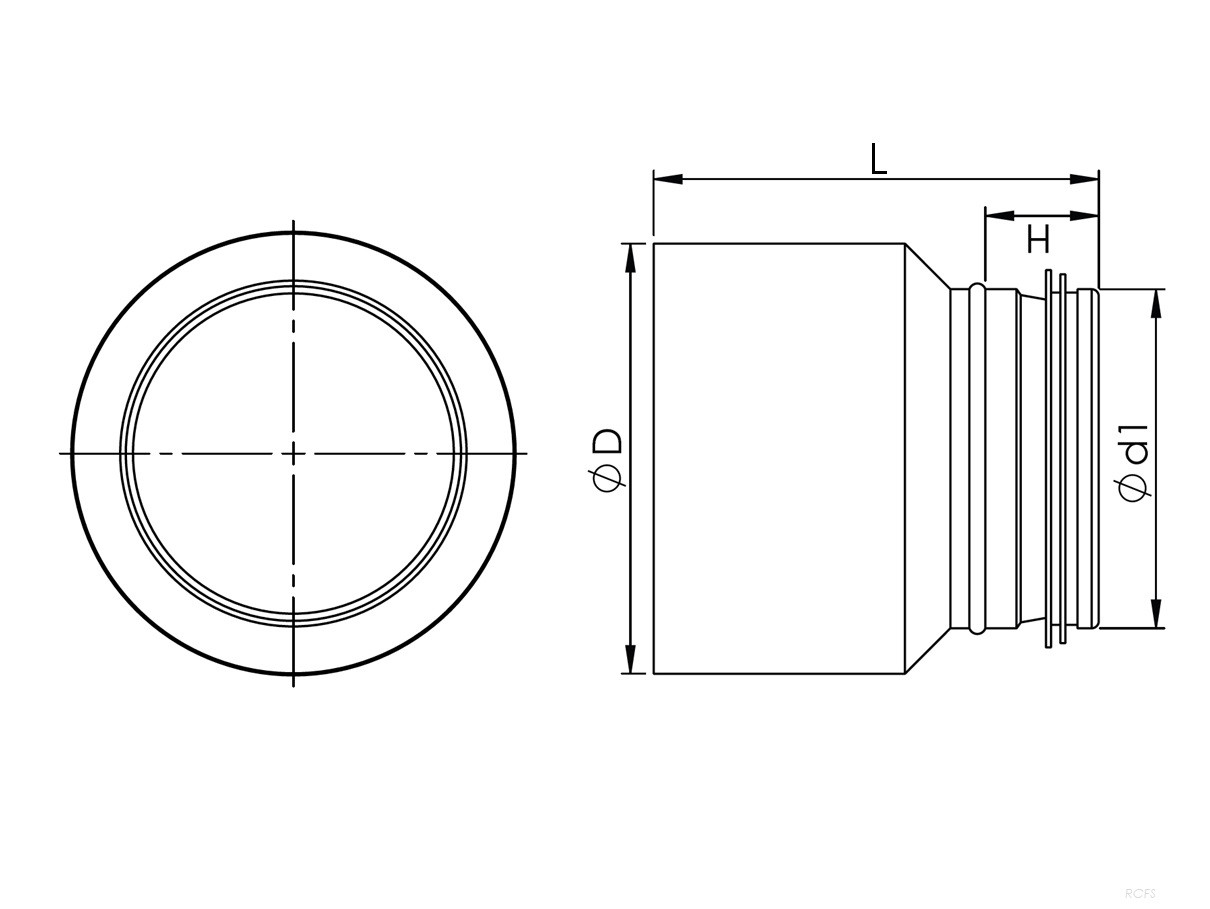

| Typ | Ød2 [mm] |
l [mm] |
ØD [mm] |
m [kg] |
| RCFS100-80 | 80 | 20 | 100 | 0,11 |
| RCFS125-100 | 100 | 30 | 125 | 0,16 |
| RCFS160-100 | 100 | 40 | 160 | 0,23 |
| RCFS160-125 | 125 | 30 | 160 | 0,21 |
| RCFS200-125 | 125 | 45 | 200 | 0,30 |
| RCFS200-160 | 160 | 35 | 200 | 0,29 |
