pereigos koncentrinės ortakių-fasoninių detalių su tarpinėmė RCFS
Konstrukcija:
- Medžiaga: cinkuotas plienas arba kitas metalas
- EPDM sandarinimo žiedai
- Spaudžiama
- Atitinka sandarumo klasę C
- Korozijos klasė - C2
Montavimas:
- Vamzdinis vamzdelis
Koncentrinis reduktorius, kanalas/sujungimas. Aprūpintas guminėmis sandarinimais. Didžiausia galvutė yra moteriška, be sandarinimo, kad galėtų būti įdėtas ant kanalų, T-formos dalių ir lenkimų.
| Pavadinimas | Skersmuo | |
|---|---|---|
RCFS100-80
|
pereiga metalinė, koncentrinė, ortakis/fasoninė detalė, Ø100-Ø80 mm su guma, presuota
|
100-80 mm |
RCFS125-100
|
pereiga metalinė, koncentrinė, ortakis/fasoninė detalė, Ø125-Ø100 mm su guma, presuota
|
125-100 mm |
RCFS160-100
|
pereiga metalinė, koncentrinė, ortakis/fasoninė detalė, Ø160-Ø100 mm su guma, presuota
|
160-100 mm |
RCFS160-125
|
pereiga metalinė, koncentrinė, ortakis/fasoninė detalė, Ø160-Ø125 mm su guma, presuota
|
160-125 mm |
RCFS200-125
|
pereiga metalinė, koncentrinė, ortakis/fasoninė detalė, Ø200-Ø125 mm su guma, presuota
|
200-125 mm |
RCFS200-160
|
pereiga metalinė, koncentrinė, ortakis/fasoninė detalė, Ø200-Ø160 mm su guma, presuota
|
200-160 mm |

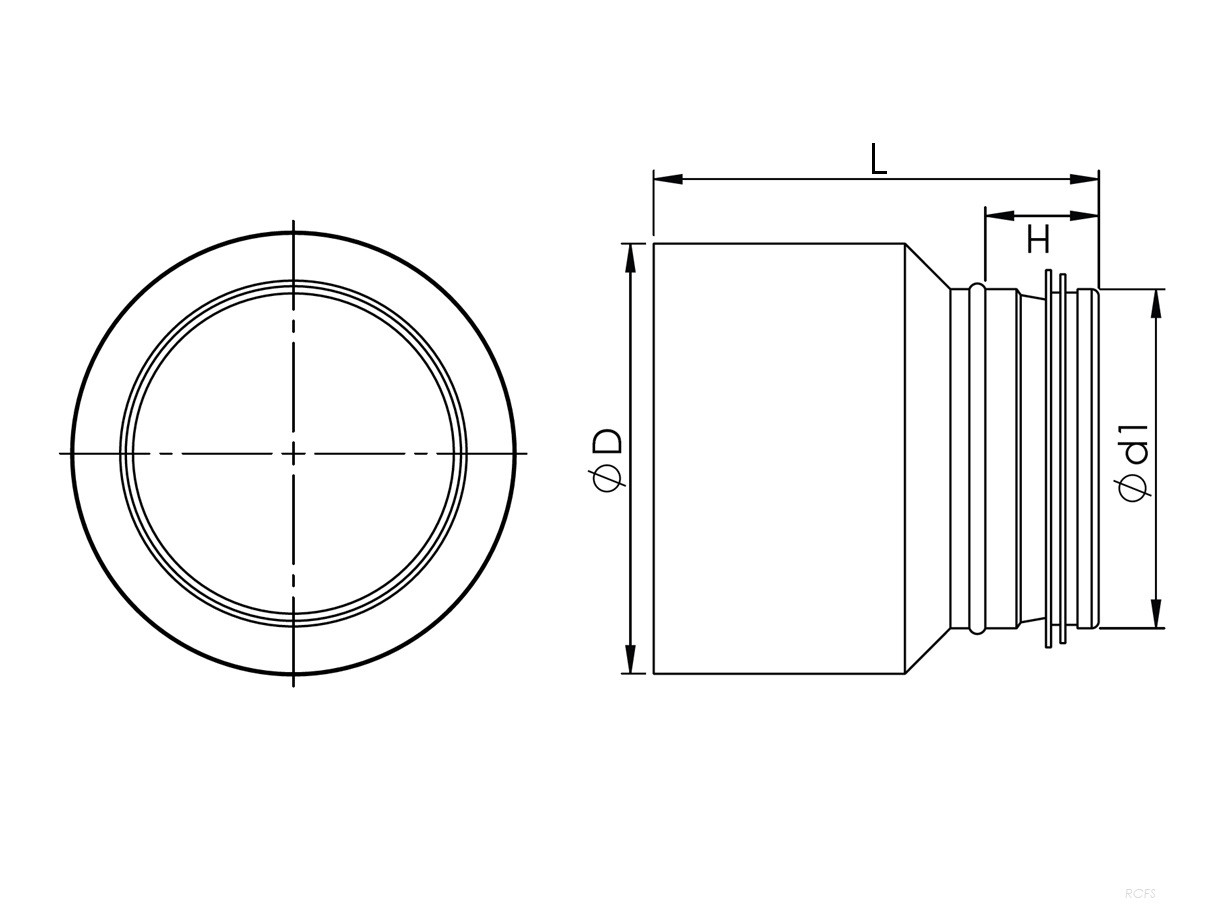

| Tipas | Ød2 [mm] |
l [mm] |
ØD [mm] |
m [kg] |
| RCFS100-80 | 80 | 20 | 100 | 0,11 |
| RCFS125-100 | 100 | 30 | 125 | 0,16 |
| RCFS160-100 | 100 | 40 | 160 | 0,23 |
| RCFS160-125 | 125 | 30 | 160 | 0,21 |
| RCFS200-125 | 125 | 45 | 200 | 0,30 |
| RCFS200-160 | 160 | 35 | 200 | 0,29 |
