комплекты, клапаны приточные с шумоизоляцией, металлические SMK3

Конструкция:

  • Диффузор из стали с полимерным покрытием, цвет белый (RAL9016)
  • Регулируемый воздушный поток
  • Моющийся фильтр
  • Телескопический воздуховод из оцинкованной стали
  • Оснащен резиновой прокладкой из EPDM
  • Звукоизоляционный слой из пенополиуретана
  • Внешняя вентиляционная решетка изготовлена ​​из алюминиевого сплава
  • Оснащен металлической сеткой от насекомых 2х2мм



Установка:

  • Монтаж настенный, клеевое или винтовое крепление

EUROPLAST SMK3 – комплект, обеспечивающий естественный приток или отток воздуха из помещения.

Система предназначена для установки в помещениях всех типов. Систему рекомендуется устанавливать рядом с источником тепла, близко к потолку. Система обеспечивает смешивание теплого воздуха с воздухом, поступающим в помещение, гарантируя максимальный комфорт.

Комплект SMK3 полностью изготовлен из качественного металла, что гарантирует его долговечность. Система SMK3 оснащена звукоизоляцией, снижающей уровень шума в помещении, оснащена стандартным фильтром, обеспечивающим защиту от пыли и насекомых. Элементы легко снимать и очищать

Функции

Регулируемый

Регулируемый

Изделие оснащено ручным регулятором, позволяющим регулировать объем воздушного потока.

Воздушный фильтр

Воздушный фильтр

Устройство оснащено фильтром, обеспечивающим защиту от пыли и насекомых.

Подключение

Телескопический

Функции

Цвет

Сортировать

Артикул Наименование EAN Подключение Телескопический Функции
SMK3-100dB
SMK3-100dB
комплект, клапан приточный с шумоизоляцией, металлический, Ø100mm, 300-550mm
4750492019764
Ø 100 mm 300-550 mm
Регулируемый
Воздушный фильтр
SMK3-125dB
SMK3-125dB
комплект, клапан приточный с шумоизоляцией, металлический, Ø125mm, 300-550mm
4750492019771
Ø 125 mm 300-550 mm
Регулируемый
Воздушный фильтр
SMK3-80dB
SMK3-80dB
комплект, клапан приточный с шумоизоляцией, металлический, Ø80mm, 300-550mm
4750492019788
Ø 80 mm 300-550 mm
Регулируемый
Воздушный фильтр

Вид ØA
[mm]
B
[mm]
C
[mm]
ØD
[mm]
Ød
[mm]
ØE
[mm]
SMK3-80dB 116 8 300-550 83 49 96
SMK3-100dB 140 8 300-550 103 69 125
SMK3-125dB 167 8 300-550 128 94 150





Падение давления

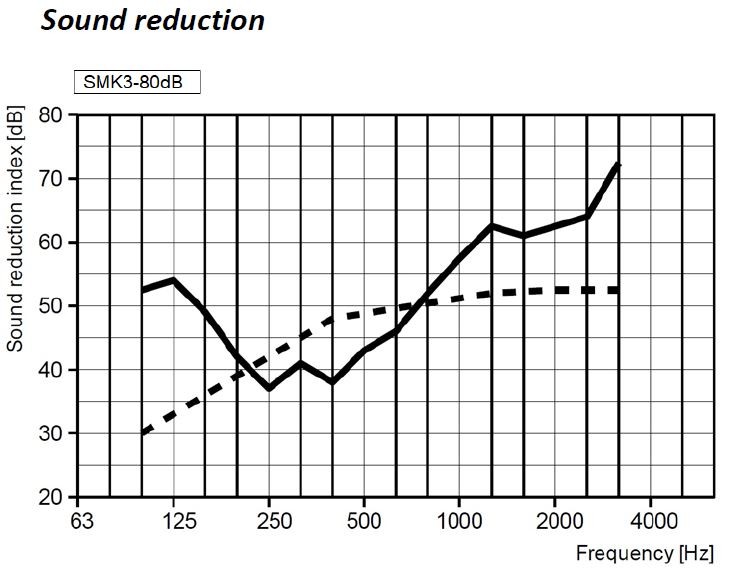

Шумоподавление (дБ) на частоте (Гц)

Кривые:
1 – со звукоизоляционным слоем
2 – без звукоизоляционного слоя
На диаграммах показано снижение шума при полностью открытом диффузоре и толщине стены 300 мм. Расчет на 10m2
