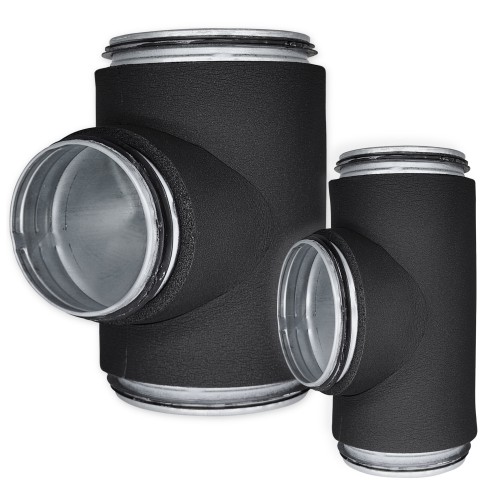

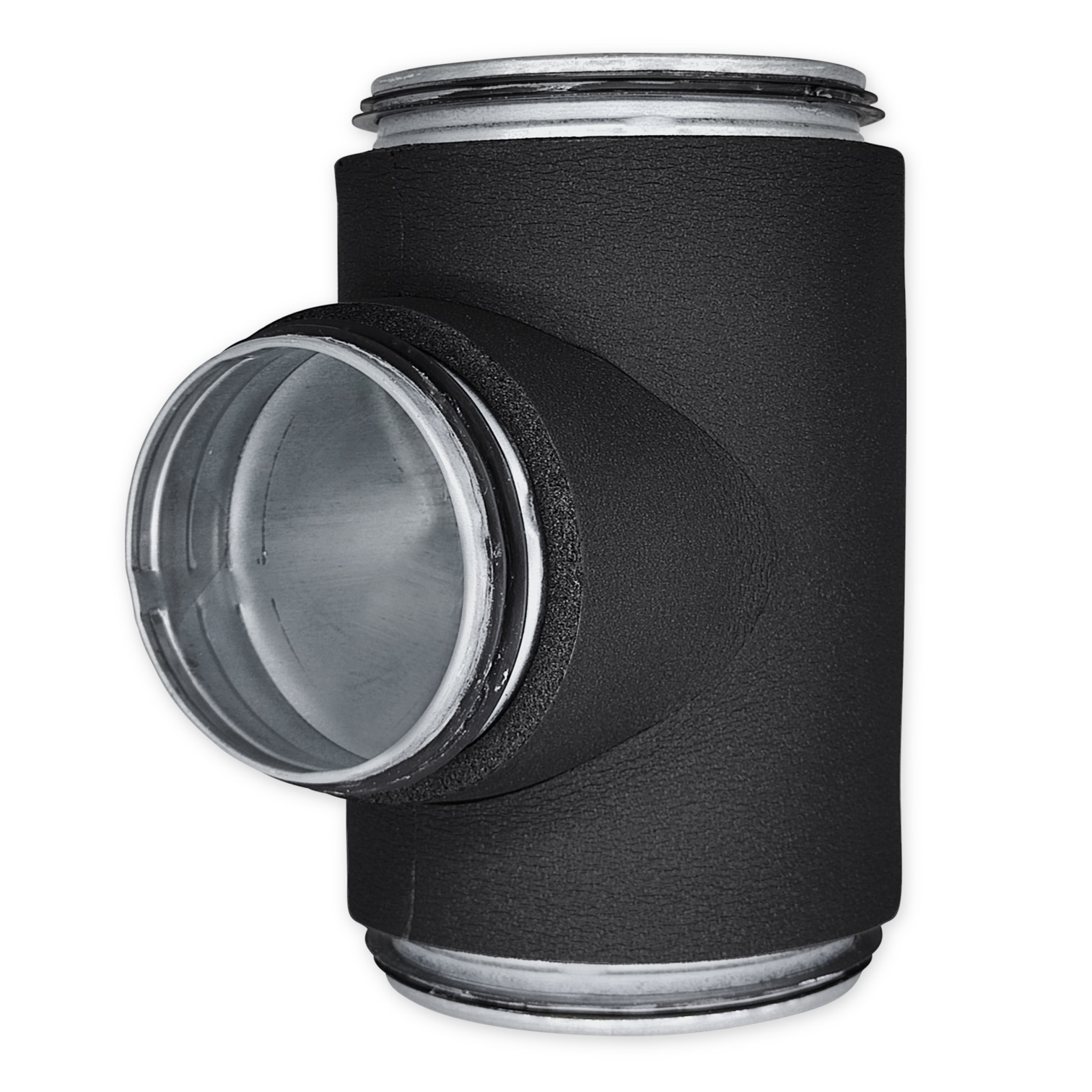

изолированные тройники с резинками IF-TCPS

Конструкция:

Изготовлено из оцинкованной стали
С EPDM уплотнительными прокладками
Покрыты гибкой изоляцией из эластомерной пены (FEF)
Изоляционный материал соответствует стандартам пожарной безопасности класса B
Элементы системы соответствуют классу герметичности D

Установка:

Легкий монтаж
Экономит время и пространство при установке
Обеспечивает экономию материала

Рабочая температура: -40°C ... +85°C
Толщина изоляции [мм]: 9; 19
Размеры [мм]: Ø100; Ø125; Ø160; Ø200
Цвета: Черный

Посмотреть продукты Запросить цену

Изолированные металлические Т-образные соединения от EUROPLAST предназначены для вентиляции, кондиционирования и рекуперации с дополнительными требованиями к энергоэффективности. Применяемая изоляция обеспечивает отличную звукоизоляцию, теплоизоляцию и защищает от образования конденсата. Используемый материал соответствует стандартам пожарной безопасности класса B. Заводская изоляция существенно сокращает время монтажа и расходуемые материалы на объекте, а также обеспечивает качество изоляции.

	Наименование	Подключение	Класс
IF19-TCPS100-100	изолированный тройник металлический, Ø100-Ø100mm с резинками, прессованный, изоляция 19мм	Ø 100-100 mm	B; D
IF09-TCPS100-100	изолированный тройник металлический, Ø100-Ø100mm с резинками, прессованный, изоляция 9мм	Ø 100-100 mm	B; D
IF19-TCPS125-100	изолированный тройник металлический, Ø125-Ø100mm с резинками, прессованный, изоляция 19мм	Ø 125-100 mm	B; D
IF09-TCPS125-100	изолированный тройник металлический, Ø125-Ø100mm с резинками, прессованный, изоляция 9мм	Ø 125-100 mm	B; D
IF19-TCPS125-125	изолированный тройник металлический, Ø125-Ø125mm с резинками, прессованный, изоляция 19мм	Ø 125-125 mm	B; D
IF09-TCPS125-125	изолированный тройник металлический, Ø125-Ø125mm с резинками, прессованный, изоляция 9мм	Ø 125-125 mm	B; D
IF19-TCPS160-100	изолированный тройник металлический, Ø160-Ø100mm с резинками, прессованный, изоляция 19мм	Ø 160-100 mm	B; D
IF09-TCPS160-100	изолированный тройник металлический, Ø160-Ø100mm с резинками, прессованный, изоляция 9мм	Ø 160-100 mm	B; D
IF19-TCPS160-125	изолированный тройник металлический, Ø160-Ø125mm с резинками, прессованный, изоляция 19мм	Ø 160-125 mm	B; D
IF09-TCPS160-125	изолированный тройник металлический, Ø160-Ø125mm с резинками, прессованный, изоляция 9мм	Ø 160-125 mm	B; D

Вид	ØD1_nom [mm]	ØD3_nom [mm]	L [mm]	L3 [mm]	T [mm]	m [kg]
IF09-TCPS100-100*	100	100	195	71	9	0,55
IF09-TCPS125-100*	125	100	195	79	9	0,63
IF09-TCPS125-125*	125	125	220	82	9	0,72
IF09-TCPS160-100*	160	100	195	97	9	0,76
IF09-TCPS160-125*	160	125	220	99	9	0,86
IF09-TCPS160-160*	160	160	255	99	9	1,08
IF09-TCPS200-125*	200	125	230	118	9	1,04
IF09-TCPS200-160*	200	160	265	129	9	1,31
IF09-TCPS200-200	200	200	270	110	9	1,13
IF19-TCPS100-100*	100	100	195	71	19	0,61
IF19-TCPS125-100*	125	100	195	79	19	0,71
IF19-TCPS125-125*	125	125	220	82	19	0,80
IF19-TCPS160-100*	160	100	195	97	19	0,85
IF19-TCPS160-125*	160	125	220	99	19	0,96
IF19-TCPS160-160*	160	160	255	99	19	1,20
IF19-TCPS200-125*	200	125	230	118	19	1,17
IF19-TCPS200-160*	200	160	265	129	19	1,47
IF19-TCPS200-200	200	200	270	110	19	1,29
IF25-TCPS100-100*	100	100	195	71	25	0,66
IF25-TCPS125-100*	125	100	195	79	25	0,76
IF25-TCPS125-125*	125	125	220	82	25	0,86
IF25-TCPS160-100*	160	100	195	97	25	0,91
IF25-TCPS160-125*	160	125	220	99	25	1,03
IF25-TCPS160-160*	160	160	255	99	25	1,28
IF25-TCPS200-125*	200	125	230	118	25	1,26
IF25-TCPS200-160*	200	160	265	129	25	1,57
IF25-TCPS200-200	200	200	270	110	25	1,38

*Прессованные

Основные характеристики	Эксплуатационные свойства	Стандарт тестирования
Коэффициент теплопроводности (для всех толщин)	-10°C - 0,034 W/(mK) 0°C - 0,036 W/(mK) 25°C - 0,037 W/(mK) 40°C - 0,041 W/(mK)	EN 12667
Реакция на огонь	B-s3, d0	EN 13501-1
Рабочая температура	-40°C ... +85°C
