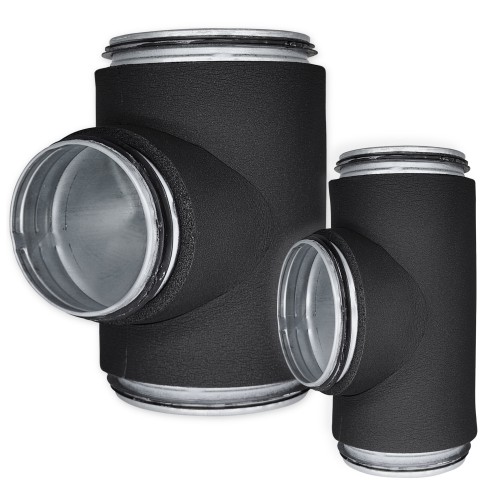

isolerat T-rör med packningar IF-TCPS

Konstruktion:

Tillverkad av galvaniserat stål
Med EPDM-tätningspackningar
Belagd med flexibel elastomerskum (FEF) isolering
Isoleringsmaterialet uppfyller brandsäkerhetsstandarderna för klass B
Systemelementen uppfyller täthetsklass D

Installation:

Enkel montering
Sparar installationstid och utrymme
Säkerställer materialbesparing

Driftstemperatur: -40°C ... +85°C
Isoleringstjocklek [mm]: 9; 19
Mått [mm]: Ø100; Ø125; Ø160; Ø200
Färger: Svart

Visa produkter Begär pris

Isolerade metalliska T-kopplingar från EUROPLAST är utformade för ventilation, luftkonditionering och återvinning med ytterligare krav på energieffektivitet. Den använda isoleringen ger utmärkt ljudisolering, värmeisolering och skydd mot kondens. Det använda materialet uppfyller brandsäkerhetsstandarder av klass B. Fabriksapplicerad isolering minskar avsevärt monteringstiden och resursförbrukningen på platsen samt säkerställer isoleringens kvalitet.

	Namn	Diameter	Klass
IF19-TCPS100-100	isolerat T-rör av metall, Ø100-Ø100mm med packningar, pressad, isolering 19mm	Ø 100-100 mm	B; D
IF09-TCPS100-100	isolerat T-rör av metall, Ø100-Ø100mm med packningar, pressad, isolering 9mm	Ø 100-100 mm	B; D
IF19-TCPS125-100	isolerat T-rör av metall, Ø125-Ø100mm med packningar, pressad, isolering 19mm	Ø 125-100 mm	B; D
IF09-TCPS125-100	isolerat T-rör av metall, Ø125-Ø100mm med packningar, pressad, isolering 9mm	Ø 125-100 mm	B; D
IF19-TCPS125-125	isolerat T-rör av metall, Ø125-Ø125mm med packningar, pressad, isolering 19mm	Ø 125-125 mm	B; D
IF09-TCPS125-125	isolerat T-rör av metall, Ø125-Ø125mm med packningar, pressad, isolering 9mm	Ø 125-125 mm	B; D
IF09-TCPS160-100	isolerat T-rör av metall, Ø160-Ø100mm med packningar, pressad, isolering 9mm	Ø 160-100 mm	B; D
IF19-TCPS160-125	isolerat T-rör av metall, Ø160-Ø125mm med packningar, pressad, isolering 19mm	Ø 160-125 mm	B; D
IF09-TCPS160-125	isolerat T-rör av metall, Ø160-Ø125mm med packningar, pressad, isolering 9mm	Ø 160-125 mm	B; D
IF19-TCPS160-160	isolerat T-rör av metall, Ø160-Ø160mm med packningar, pressad, isolering 19mm	Ø 160-160 mm	B; D

Typ	ØD1_nom [mm]	ØD3_nom [mm]	L [mm]	L3 [mm]	T [mm]	m [kg]
IF09-TCPS100-100*	100	100	195	71	9	0,55
IF09-TCPS125-100*	125	100	195	79	9	0,63
IF09-TCPS125-125*	125	125	220	82	9	0,72
IF09-TCPS160-100*	160	100	195	97	9	0,76
IF09-TCPS160-125*	160	125	220	99	9	0,86
IF09-TCPS160-160*	160	160	255	99	9	1,08
IF09-TCPS200-125*	200	125	230	118	9	1,04
IF09-TCPS200-160*	200	160	265	129	9	1,31
IF09-TCPS200-200	200	200	270	110	9	1,13
IF19-TCPS100-100*	100	100	195	71	19	0,61
IF19-TCPS125-100*	125	100	195	79	19	0,71
IF19-TCPS125-125*	125	125	220	82	19	0,80
IF19-TCPS160-100*	160	100	195	97	19	0,85
IF19-TCPS160-125*	160	125	220	99	19	0,96
IF19-TCPS160-160*	160	160	255	99	19	1,20
IF19-TCPS200-125*	200	125	230	118	19	1,17
IF19-TCPS200-160*	200	160	265	129	19	1,47
IF19-TCPS200-200	200	200	270	110	19	1,29
IF25-TCPS100-100*	100	100	195	71	25	0,66
IF25-TCPS125-100*	125	100	195	79	25	0,76
IF25-TCPS125-125*	125	125	220	82	25	0,86
IF25-TCPS160-100*	160	100	195	97	25	0,91
IF25-TCPS160-125*	160	125	220	99	25	1,03
IF25-TCPS160-160*	160	160	255	99	25	1,28
IF25-TCPS200-125*	200	125	230	118	25	1,26
IF25-TCPS200-160*	200	160	265	129	25	1,57
IF25-TCPS200-200	200	200	270	110	25	1,38

*Pressade

Viktiga egenskaper	Driftsegenskaper	Teststandard
Värmeledningsförmåga (för alla tjocklekar)	-10°C - 0,034 W/(mK) 0°C - 0,036 W/(mK) 25°C - 0,037 W/(mK) 40°C - 0,041 W/(mK)	EN 12667
Reaktion vid brand	B-s3, d0	EN 13501-1
Driftstemperatur	-40°C ... +85°C
