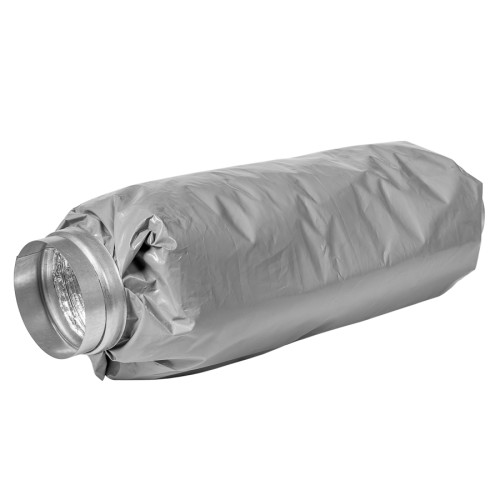

lokanie trokšņu slāpētāji ar izolācijas biezumu 50mm GS-50
Konstrukcija:
- Iekšējais kanāls izgatavots no perforēta gofrēta alumīnija
- Barjera starp iekšējo kanālu un skaņas izolāciju no neausta auduma
- Ieklāts skaņu absorbējošs izolācijas slānis 50 mm biezumā
- Pārklāts ar PE plastmasas ārējo apvalku
- Gala uzmavas izgatavotas no cinkota tērauda, aprīkotas ar savienotājiem
Montāža:
- Montāža ar visa veida metāla apaļajiem kanāliem
- Atrašanās vieta: iekštelpās
Piegadāts: saspiestā veidā, l min
Temperatūras diapazons: no 25oC līdz +8oC
Maksimālais spiediens: 2000 Pa
Maksimālais gaisa plūsmas ātrums: 15 m/sec
GS sērijas lokanie trokšņu slāpētāji pieejami dažādos diametros, kā arī dažādos garumos, ar 50mm skaņas izolācijas biezumu.
Situācijās, kurās ir nepieciešams samazināt trokšņa līmeni gaisa plūsmā, EUROPLAST ražotie trokšņu slāpētāji būs teicama izvēle!
| Artikuls | Nosaukums | EAN | Garums | Savienojums | |
|---|---|---|---|---|---|
|
GS100-0.6-50-FF
|
lokanais trokšņu slāpētājs, Ø100mm-0.6m, izolācija 50mm, ārējās uzmavas
|
4750492018019
|
0,6 m | 100 mm |
|
GS100-1.2-50-FF
|
lokanais trokšņu slāpētājs, Ø100mm-1.2m, izolācija 50mm, ārējās uzmavas
|
4750492018033
|
1,2 m | 100 mm |
|
GS125-0.6-50-FF
|
lokanais trokšņu slāpētājs, Ø125mm-0.6m, izolācija 50mm, ārējās uzmavas
|
4750492018057
|
0,6 m | 125 mm |
|
GS125-1.2-50-FF
|
lokanais trokšņu slāpētājs, Ø125mm-1.2m, izolācija 50mm, ārējās uzmavas
|
4750492018101
|
1,2 m | 125 mm |
|
GS160-0.6-50-FF
|
lokanais trokšņu slāpētājs, Ø160mm-0.6m, izolācija 50mm, ārējās uzmavas
|
4750492018088
|
0,6 m | 160 mm |
|
GS160-1.2-50-FF
|
lokanais trokšņu slāpētājs, Ø160mm-1.2m, izolācija 50mm, ārējās uzmavas
|
4750492018118
|
1,2 m | 160 mm |
|
GS200-0.6-50-FF
|
lokanais trokšņu slāpētājs, Ø200mm-0.6m, izolācija 50mm, ārējās uzmavas
|
4750492018132
|
0,6 m | 200 mm |
|
GS200-1.2-50-FF
|
lokanais trokšņu slāpētājs, Ø200mm-1.2m, izolācija 50mm, ārējās uzmavas
|
4750492018156
|
1,2 m | 200 mm |

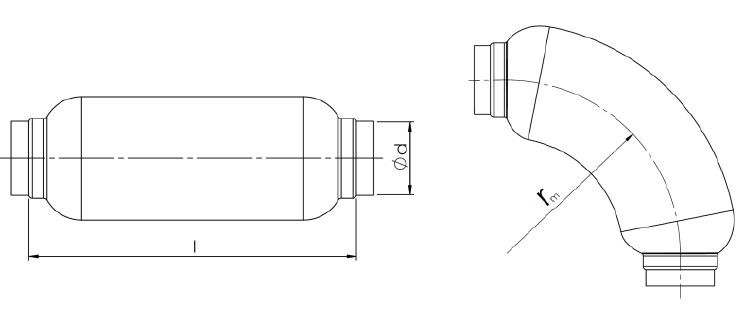

| Veids | Ødnom [mm] |
lmin [mm] |
lmax [mm] |
rm [mm] |
m [kg] |
| GS100-0.6-50-FF | 100 | 300 | 600 | 110 | 0,63 |
| GS100-1.2-50-FF | 100 | 600 | 1200 | 110 | 1,10 |
| GS125-0.6-50-FF | 125 | 300 | 600 | 138 | 0,76 |
| GS125-1.2-50-FF | 125 | 600 | 1200 | 138 | 1,30 |
| GS160-0.6-50-FF | 160 | 300 | 600 | 175 | 0,93 |
| GS160-1.2-50-FF | 160 | 600 | 1200 | 175 | 1,58 |
| GS200-0.6-50-FF | 200 | 300 | 600 | 255 | 1,12 |
| GS200-1.2-50-FF | 200 | 600 | 1200 | 255 | 1,91 |
Izolācijas biezums 50mm:
| Ødnom [mm] |
lmax [mm] |
Trokšņu slāpēšana (dB) frekvencē (Hz) | ||||||
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 100 | 600 | 17 | 28 | 26 | 25 | 22 | 13 | 8 |
| 100 | 1200 | 26 | 34 | 32 | 36 | 41 | 32 | 15 |
| 125 | 600 | 16 | 22 | 21 | 20 | 22 | 15 | 9 |
| 125 | 1200 | 29 | 33 | 28 | 33 | 39 | 37 | 16 |
| 160 | 600 | 15 | 19 | 17 | 16 | 19 | 11 | 7 |
| 160 | 1200 | 19 | 29 | 27 | 27 | 36 | 35 | 13 |
| 200 | 600 | 11 | 16 | 11 | 12 | 18 | 10 | 7 |
| 200 | 1200 | 19 | 29 | 22 | 23 | 34 | 22 | 13 |
