Produkte RUNDSYSTEM AUS METALL Schalldämpfer flexible Schalldämpfer mit Isolationsschicht 50mm GS-50

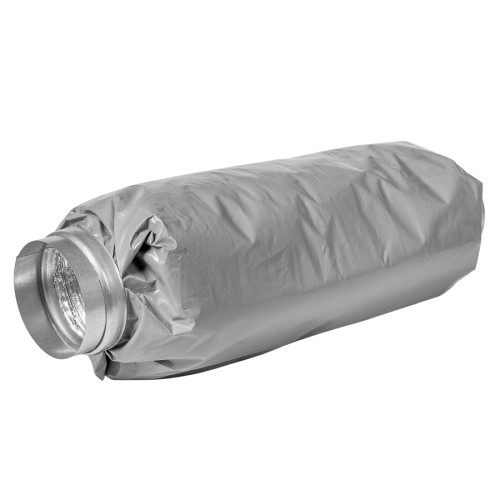

flexible Schalldämpfer mit Isolationsschicht 50mm GS-50

Konstruktion:

  • Innenkanal aus perforiertem gewelltem Aluminium
  • Absperrung zwischen Innenrohr und Schallschutz aus Vliesstoff
  • Ummantelte Schalldämmschicht in 50mm Dicke
  • Beschichtet mit PE-Kunststoffaußenmantel
  • Aderendhülsen aus verzinktem Stahl, bestückt mit Buchsen

Installation:

  • Montage mit allen Metall-Rundkanälen
  • Standort: Innen



Geliefert: gepresst, lmin

Temperaturbereich: von -25oC bis+8oC

Maximaler Druck: 2000 Pa

Maximale Luftgeschwindigkeit: 15 m/sec

Produkte ansehen

Flexiblre Schalldämpfer der GS-Serie sind in verschiedenen Durchmessern von 80 mm bis 315 mm sowie in verschiedenen Längen von 0,6 m bis 1,2 m erhältlich mit 50mm Schalldämpfungsdickheit. Die Biegbarkeit des Schalldämpfers der europlast GS-Serie ermöglicht die Anpassung an sehr enge Räume und schwierige Verkabelungen.

In Situationen, in denen der Geräuschpegel im Luftstrom reduziert werden muss, Europlast-Schalldämpfern sind eine ausgezeichnete Wahl!

Länge

Verbindung

Sortiere nach

Produktcode Name EAN Länge Verbindung
GS100-0.6-50-FF
flexibler Schalldämpfer, Ø100mm-0.6m, Isolierung 50mm, Außen Kupplungen
4750492018019
 0,6 m 100 mm
GS100-1.2-50-FF
flexibler Schalldämpfer, Ø100mm-1.2m, Isolierung 50mm, Außen Kupplungen
4750492018033
 1,2 m 100 mm
GS125-0.6-50-FF
flexibler Schalldämpfer, Ø125mm-0.6m, Isolierung 50mm, Außen Kupplungen
4750492018057
 0,6 m 125 mm
GS125-1.2-50-FF
flexibler Schalldämpfer, Ø125mm-1.2m, Isolierung 50mm, Außen Kupplungen
4750492018101
 1,2 m 125 mm
GS160-0.6-50-FF
flexibler Schalldämpfer, Ø160mm-0.6m, Isolierung 50mm, Außen Kupplungen
4750492018088
 0,6 m 160 mm
GS160-1.2-50-FF
flexibler Schalldämpfer, Ø160mm-1.2m, Isolierung 50mm, Außen Kupplungen
4750492018118
 1,2 m 160 mm
GS200-0.6-50-FF
flexibler Schalldämpfer, Ø200mm-0.6m, Isolierung 50mm, Außen Kupplungen
4750492018132
 0,6 m 200 mm
GS200-1.2-50-FF
flexibler Schalldämpfer, Ø200mm-1.2m, Isolierung 50mm, Außen Kupplungen
4750492018156
 1,2 m 200 mm
GS250-0.6-50-FF
flexibler Schalldämpfer, Ø250mm-0.6m, Isolierung 50mm, Außen Kupplungen
4750492018170
 0,6 m 250 mm
GS250-1.2-50-FF
flexibler Schalldämpfer, Ø250mm-1.2m, Isolierung 50mm, Außen Kupplungen
4750492018194
 1,2 m 250 mm



Typ Ødnom
[mm]		 lmin
[mm]		 lmax
[mm]		 rm
[mm]		 Gewicht
[kg]
GS80-0.6-50-FF 80 300 600 88 0,54
GS80-1.2-50-FF 80 600 1200 88 0,94
GS100-0.6-50-FF 100 300 600 110 0,63
GS100-1.2-50-FF 100 600 1200 110 1,10
GS125-0.6-50-FF 125 300 600 138 0,76
GS125-1.2-50-FF 125 600 1200 138 1,30
GS160-0.6-50-FF 160 300 600 175 0,93
GS160-1.2-50-FF 160 600 1200 175 1,58
GS200-0.6-50-FF 200 300 600 255 1,12
GS200-1.2-50-FF 200 600 1200 255 1,91
GS-250-0.6-50-FF 250 320 600 320 1,37
GS-250-1.2-50-FF 250 620 1200 320 2,31
GS315-0.6-50-FF 315 320 600 400 1,69
GS315-1.2-50-FF 315 620 1200 400 2,84



Isolationsdicke 50mm:

Ødnom
[mm]		 lmin
[mm]		 Schalldämpfung (dB) bei Frequenz (Hz)
125 250 500 1000 2000 4000 8000
80 600  17 27  30  28  32  17  9
100 600 17  28  26  25  22  13  8
125 600 16  22  21  20  22  15  9
160 600 15  19  17  16  19  11  7
200 600 11  16  11  12  18  10  7
250 600 18  14  9  10  15  5  4
315 600 15  11  7  9  9  4  3



Ødnom
[mm]		 lmin
[mm]		 Schalldämpfung (dB) bei Frequenz (Hz)
125 250 500 1000 2000 4000 8000
80 1200 26 33 37 40 58 42 17
100 1200 26 34 32 36 41 32 15
125 1200 29 33 28 33 39 37 16
160 1200 19 29 27 27 36 35 13
200 1200 19 29 22 23 34 22 13
250 1200 27 21 16 18 20 7 6
315 1200 22 17 13 17 13 6 5
