канальные вентиляторы высокого давления AKM
Конструкция:
- Корпус вентилятора изготовлен из оцинкованной стали
- Вентилятор: центробежный, двигатель с внешним ротором
- Степень защиты мотора: IP44
- Класс изоляции: B
- Защита двигателя со встроенным терм контактом
- Оснащен шарикоподшипниками
- Класс защиты клеммной коробки: IP55
Установка:
- Совместим со всеми типами круглых воздуховодов: металлическими, гибкими алюминиевыми, пластиковыми
- Крепление винтами в нескольких положениях, монтажный кронштейн входит в комплект
- Применение: внутри помещений
- Не подходит для загрязненного воздуха или летучих и взрывоопасных газов

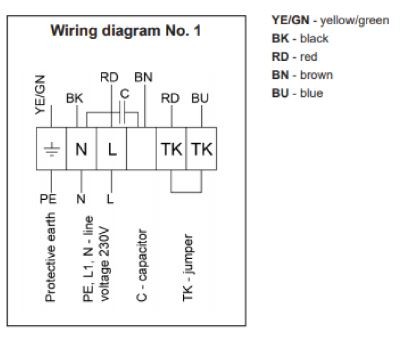

Электропитание: 220-240 В / 50 Гц однофазное
Диапазон температур: -40°С ... +40°С
Размеры: Ø100-315 мм
Регулировка скорости: Возможна
Центробежные канальные вентиляторы EUROPLAST используются в системах принудительной подачи и вытяжки воздуха. Они могут применяться для вентиляции торговых, офисных и других помещений. Подходят для установки в различных положениях. Встраиваемые центробежные канальные вентиляторы могут работать при температуре окружающей среды от -40ºC до +40ºC. Корпус вентилятора изготовлен из оцинкованной стали.
| Артикул | Наименование | EAN | Подключение | |
|---|---|---|---|---|
|
AKM100
|
канальный вентилятор высокого давления, Ø100mm, металлический
|
4750492217467
|
100 mm |
|
AKM125
|
канальный вентилятор высокого давления, Ø125mm, металлический
|
4750492217474
|
125 mm |
|
AKM160
|
канальный вентилятор высокого давления, Ø160mm, металлический
|
4750492217481
|
160 mm |
|
AKM200
|
канальный вентилятор высокого давления, Ø200mm, металлический
|
4750492217498
|
200 mm |
|
AKM250
|
канальный вентилятор высокого давления, Ø250mm, металлический
|
4750492217504
|
250 mm |
|
AKM315
|
канальный вентилятор высокого давления, Ø315mm, металлический
|
4750492217511
|
315 mm |

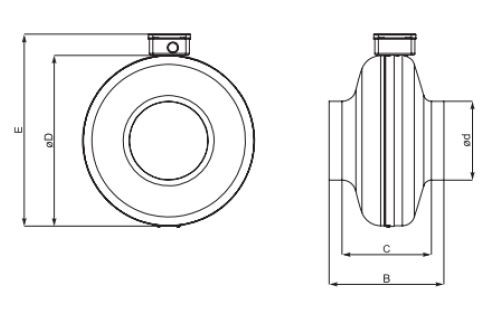

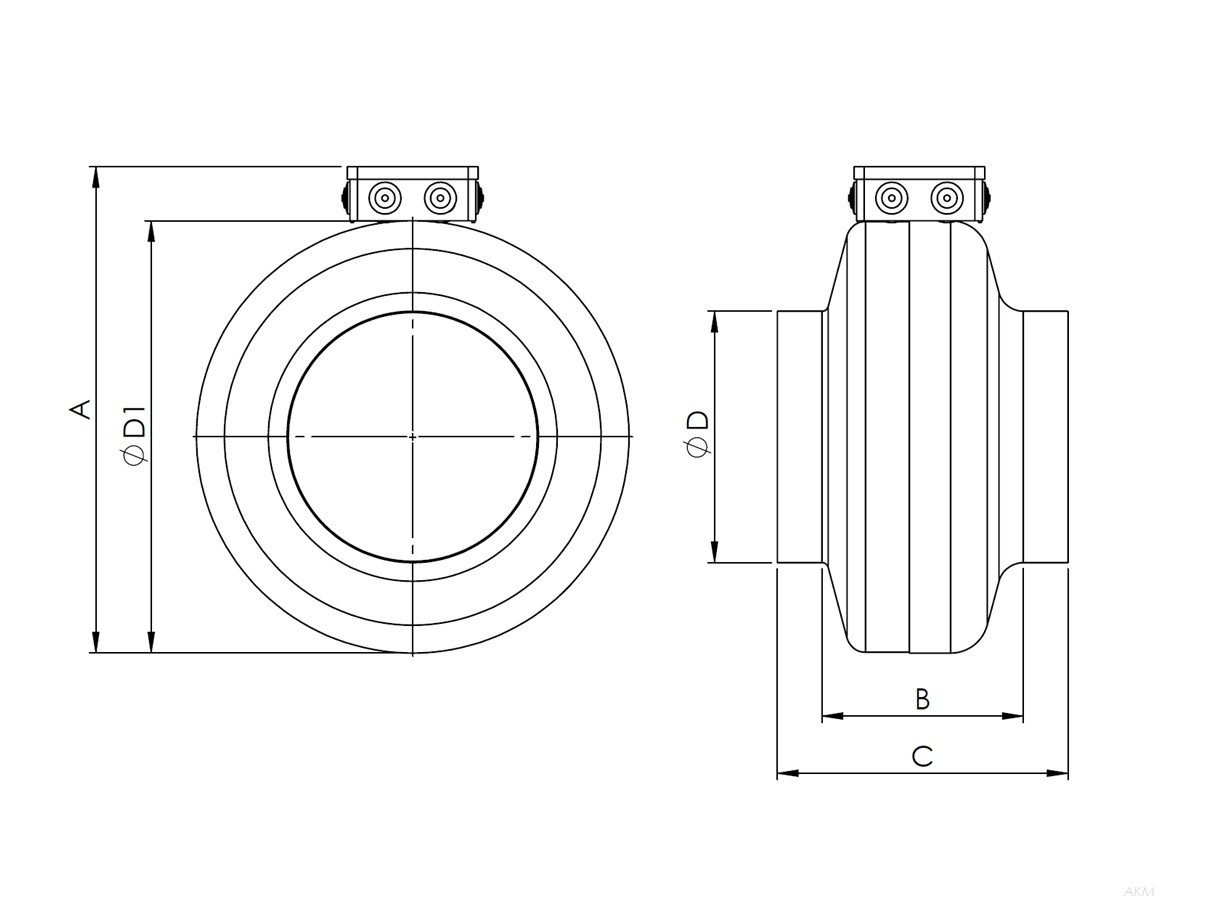

| Вид |
A [mm] |
B [mm] |
C [mm] |
ØD [mm] |
ØD1 [mm] |
|
AKM100 |
287 |
157 |
192 |
100 |
244 |
|
AKM125 |
285 |
146 |
184 |
125 |
243 |
|
AKM160 |
386 |
170 |
221 |
160 |
344 |
|
AKM200 |
386 |
179 |
213 |
200 |
344 |
|
AKM250 |
386 |
173 |
233 |
250 |
344 |
|
AKM315 |
443 |
188 |
256 |
315 |
402 |
| Тип | Напряжение [В / Гц] |
Мощность [Вт] |
Ток [A] |
Конденсатор [мкФ] |
Макс. расход воздуха [м3/ч] |
Частота вращения [об/мин] |
Вес [кг] |
Температура перемещаемого [°C] |
Степень защиты мотора | Класс защиты клеммной коробки |
| AKM100 | 220-240~ 50 | 74 | 0,31 | 2 | 291 | 2800 | 2.7 | -40/+40 | IP44 | IP55 |
| AKM125 | 220-240~ 50 | 74 | 0,31 | 2 | 296 | 2800 | 2.6 | -40/+40 | IP44 | IP55 |
| AKM160 | 220-240~ 50 | 103 | 0,50 | 2 | 668 | 2796 | 4.0 | -40/+40 | IP44 | IP55 |
| AKM200 | 220-240~ 50 | 140 | 0,60 | 4 | 1007 | 2659 | 4.5 | -40/+40 | IP44 | IP55 |
| AKM250 | 220-240~ 50 | 140 | 0,60 | 4 | 967 | 2659 | 4.4 | -40/+40 | IP44 | IP55 |
| AKM315 | 220-240~ 50 | 278 | 1,20 | 5 | 1448 | 2762 | 6.3 | -40/+40 | IP44 | IP55 |
| Данные экодизайна |
| Тип | Классификация ** |
Класс энергоэффективности [локальный контроль спроса] |
Уровень шума [дБА] |
Стандартный расход при 50 Па [м3/ч] |
SPI [Вт/(м3/ч)] |
Номинальная скорость потока [м3/с] | Номинальное внешнее давление [Па] | Статический КПД используемых вентиляторов в соответствии с Pегул № 327/2011 [%] |
Соответствует ERP 2018 |
| AKM100 | RVU | C | 58 | 182 | 0,20 | - | - | - | ✓* |
| AKM125 | RVU | C | 54 | 200 | 0,19 | - | - | - | ✓* |
| AKM160 | RVU | B | 57 | 483 | 0,12 | - | - | - | ✓* |
| AKM200 | NRVU | - | 56 | - | - | 0,15 | 312 | 34,7 | ✓ |
| AKM250 | NRVU | - | 54 | - | - | 0,16 | 288 | 34,4 | ✓ |
| AKM315 | NRVU | - | 53 | - | - | 0,29 | 318 | ✓ |
*локальный контроль спроса соответствует требованиям ERP 2018.
**RVU - вентиляционная установка жилого помещения.
**NRVU - вентиляционная установка нежилого помещения
