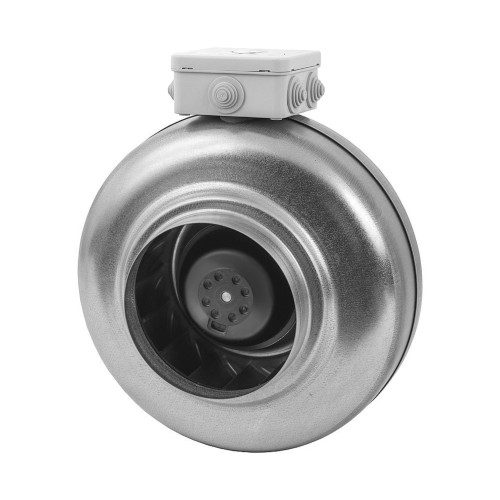

kanaliniai aukšto slėgio ventiliatoriai AKM

Konstrukcija:

  • Korpusas: cinkuotas plienas
  • Ventiliatorius: centrifuginis impeleris ir išorinis rotoriaus variklis
  • Variklio apsaugos klasė: IP44
  • Izoliacijos klasė: B klasė
  • Variklio apsauga su įmontuotu šiluminiu kontaktu
  • Rutuliniai guoliai
  • Jungamosios dėžutės apsaugos klasė: IP55



Montavimas:

  • Montavimas su visų tipų apvaliais otakiais: metaliniais, lanksčiais aliuminio, plastikiniais
  • Tvirtinimas varžtais keliose pozicijose, tvirtinimo laikiklis įtrauktas
  • Naudojimas: patalpose
  • Netinka užterštam orui arba lakioms ir sprogioms dujoms



Maitinimas: 220-240V / 50Hz vienfazis

Temperatūros diapazonas: -40°C ... +40°C

Dydžiai: Ø100-315 mm

Greičio reguliavimas: Galimas

EUROPLAST centrifūginiai ortakiniai ventiliatoriai naudojami priverstinio oro tiekimo ir ištraukimo sistemose. Jie gali būti naudojami komercinių, biurų ir kitų patalpų vėdinimui. Tinka montuoti įvairiose padėtyse. Įmontuojami centrifūginiai ortakiniai ventiliatoriai gali veikti aplinkos temperatūroje nuo -40ºC iki +40ºC. Ventiliatoriaus korpusas pagamintas iš cinkuoto plieno.

Skersmuo

Rūšiuoti pagal

Produkto kodas Pavadinimas EAN Skersmuo
AKM100
AKM100
kanalinis aukšto slėgio ventiliatorius, Ø100mm, metalinis
4750492217467
100 mm
AKM125
AKM125
kanalinis aukšto slėgio ventiliatorius, Ø125mm, metalinis
4750492217474
125 mm
AKM160
AKM160
kanalinis aukšto slėgio ventiliatorius, Ø160mm, metalinis
4750492217481
160 mm
AKM200
AKM200
kanalinis aukšto slėgio ventiliatorius, Ø200mm, metalinis
4750492217498
200 mm
AKM250
AKM250
kanalinis aukšto slėgio ventiliatorius, Ø250mm, metalinis
4750492217504
250 mm
AKM315
AKM315
kanalinis aukšto slėgio ventiliatorius, Ø315mm, metalinis
4750492217511
315 mm

Tipas A
[mm]
B
[mm]
C
[mm]
ØD
[mm]
ØD1
[mm]
AKM100

287

157

192

100

244

AKM125

285

146

184

125

243

AKM160

386

170

221

160

344

AKM200

386

179

213

200

344

AKM250

386

173

233

250

344

AKM315

443

188

256

315

402





Tipas Įtampa [V / Hz] Galia [W] Amperai [A] Kondensatorius [μF] Oro srautas [m3/h] Greitis [aps./min.] Svoris [kg] Oro temperatūra min./maks. [°C] Variklio apsaugos klasė  Gnybtų dėžutės apsaugos klasė
AKM100 220-240~ 50 74 0,31 2 291 2800 2.7 -40/+40 IP44 IP55
AKM125 220-240~ 50 74 0,31 2 296 2800 2.6 -40/+40 IP44 IP55
AKM160 220-240~ 50 103  0,50 2 668 2796 4.0 -40/+40 IP44 IP55
AKM200 220-240~ 50 140 0,60 4 1007 2659 4.5 -40/+40 IP44 IP55
AKM250 220-240~ 50 140 0,60 4 967 2659 4.4 -40/+40 IP44 IP55
AKM315 220-240~ 50 278 1,20 5 1448 2762 6.3 -40/+40 IP44 IP55





Tipas Klasifikacija**

Energijos efektyvumo klasė
[vietinės paklausos kontrolė]

Garso galios lygis [dB(A)] Etaloninis srautas esant 50 Pa [m3/h] SPI [W/(m3/h)] Nominalus srautas [m3/s] Nominalus išorinis slėgis [Pa] Statinis naudojamų ventiliatorių efektyvumas
pagal
Reglamento Nr 327/2011

[%]
Laikytis ERP 2018
AKM100 RVU C 58 182 0,20 - - - ✓*
AKM125 RVU C 54 200 0,19 - - - ✓*
AKM160 RVU B 57 483 0,12 - - - ✓*
AKM200 NRVU - 56 - - 0,15 312 34,7
AKM250 NRVU - 54 - - 0,16 288 34,4
AKM315 NRVU - 53 - - 0,29 318



*vienetas su vietine paklausos valdymu atitinka ERP 2018 reikalavimus.
**RVU - gyvenamasis ventiliacijos blokas.
**NRVU - nebūsto ventiliacijos blokas.


Ekologinio projektavimo duomenys
Tipas Klasifikacija**

Energijos efektyvumo klasė
[vietinės paklausos kontrolė]

Garso galios lygis [dB(A)] Etaloninis srautas esant 50 Pa [m3/h] SPI [W/(m3/h)] Nominalus srautas [m3/s] Nominalus išorinis slėgis [Pa] Statinis naudojamų ventiliatorių efektyvumas
pagal
Reglamento Nr 327/2011

[%]
Laikytis ERP 2018
AKM100 RVU C 58 182 0,20 - - - ✓*
AKM125 RVU C 54 200 0,19 - - - ✓*
AKM160 RVU B 57 483 0,12 - - - ✓*
AKM200 NRVU - 56 - - 0,15 312 34,7
AKM250 NRVU - 54 - - 0,16 288 34,4
AKM315 NRVU - 53 - - 0,29 318

*vienetas su vietine paklausos valdymu atitinka ERP 2018 reikalavimus.
**RVU - gyvenamasis ventiliacijos blokas.
**NRVU - nebūsto ventiliacijos blokas.
