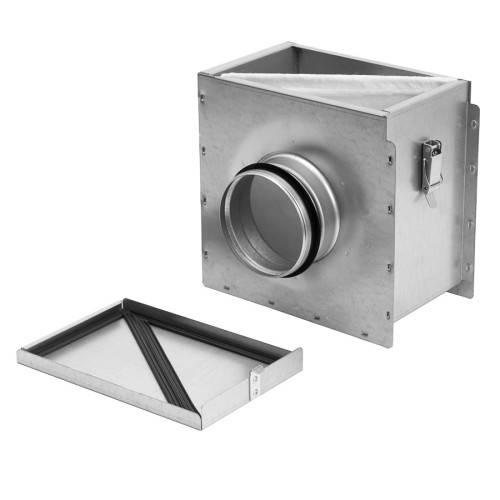

filter FD
Konstruktion:
- Tillverkad av varmgalvaniserad plåt
- Gummipackningar
- Övre förslutning fäst med lås
- FM-typ G4-klass panelfilter
Produkter i enlighet med standarder:
- EVS-EN 1506:2007 Ventilation för byggnader - Luftkanaler och anslutningar av plåt med cirkulär tvärsnitt - Dimensioner
- EVS-EN 10346:2015 Kontinuerligt varmvalsade stålplattor för kallformning - Tekniska leveransförhållanden
Filterlådor FD används för att rena tillfört luft. De monteras i ett system av cirkulära luftkanaler. Kompletterade med utbytbara FM-typ G4-klasspanelfilter. Underhållskåpa är fäst vid chassit med en gångjärn och är lätt avtagbar. Produkterna är tillverkade av varmgalvaniserad plåt. Utrustade med gummitätningar.
| Namn | Diameter | |
|---|---|---|
FD100
|
filterlåda med filter, 220x215x160mm, Ø100mm
|
100 mm |
FD125
|
filterlåda med filter, 220x215x160mm, Ø125mm
|
125 mm |
FD160
|
filterlåda med filter, 220x215x160mm, Ø160mm
|
160 mm |
FD200
|
filterlåda med filter, 270x260x160mm, Ø200mm
|
200 mm |
FD250
|
filterlåda med filter, 320x305x165mm, Ø250mm
|
250 mm |
FD315
|
filterlåda med filter, 370x360x165mm, Ø315mm
|
315 mm |
| Typ | A (mm) |
B (mm) |
C (mm) |
L (mm) |
Ød (mm) |
m (kg) |
| FD100 | 223 | 215 | 131 | 220 | 100 | 1,5 |
| FD125 | 223 | 215 | 131 | 220 | 125 | 1,5 |
| FD160 | 223 | 215 | 131 | 220 | 160 | 1,4 |
| FD200 | 268 | 257 | 131 | 220 | 200 | 1,7 |
| FD315 | 317 | 603 | 131 | 244 | 315 | 2,7 |
| FD400 | 472 | 461 | 131 | 244 | 400 | 3,9 |
