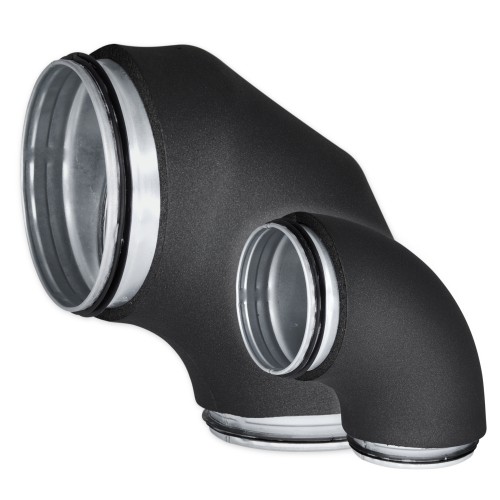

isolerat böjning med packningar IF-BFS90°
Konstruktion:
- Tillverkad av galvaniserat stål
- Med EPDM-tätningspackningar
- Belagd med flexibel elastomerskum (FEF) isolering
- Isoleringsmaterialet uppfyller brandsäkerhetsstandarderna för klass B
- Systemelementen uppfyller täthetsklass D
Installation:
- Enkel montering
- Sparar installationstid och utrymme
- Säkerställer materialbesparing
Driftstemperatur: -40°C ... +85°C
Isoleringstjocklek [mm]: 9
Mått [mm]: Ø100; Ø125; Ø160; Ø200
Färger: Svart
Isolerade metallböjar för luftkanaler från EUROPLAST är utformade för ventilation, luftkonditionering och återvinning med ytterligare krav på energieffektivitet. Den använda isoleringen ger utmärkt ljudisolering, värmeisolering och skydd mot kondens. Det använda materialet uppfyller brandsäkerhetsstandarder av klass B. Fabriksapplicerad isolering minskar avsevärt monteringstiden och resursförbrukningen på platsen samt säkerställer isoleringens kvalitet.
| Produktkod | Namn | EAN | Diameter | Klass | |
|---|---|---|---|---|---|
|
IF09-BFS90-100
|
isolerat böjning av metall, 90°- Ø100mm med packningar, pressad, isolering 9mm
|
4750492029930
|
Ø 100 mm | B; D |
|
IF09-BFS90-125
|
isolerat böjning av metall, 90°- Ø125mm med packningar, pressad, isolering 9mm
|
4750492029947
|
Ø 125 mm | B; D |
|
IF09-BFS90-160
|
isolerat böjning av metall, 90°- Ø160mm med packningar, isolering 9mm
|
4750492029954
|
Ø 160 mm | B; D |
|
IF09-BFS90-200
|
isolerat böjning av metall, 90°- Ø200mm med packningar, isolering 9mm
|
4750492029961
|
Ø 200 mm | B; D |
| Typ | ØDnom [mm] |
rm [mm] |
L [mm] |
T [mm] |
m [kg] |
| IF09-BFS90-100* | 100 | 100 | 100 | 9 | 0,35 |
| IF09-BFS90-125* | 125 | 125 | 125 | 9 | 0,52 |
| IF09-BFS90-160 | 160 | 160 | 160 | 9 | 0,90 |
| IF09-BFS90-200 | 200 | 200 | 200 | 9 | 1,32 |
*Pressade
| Viktiga egenskaper | Driftsegenskaper | Teststandard |
| Värmeledningsförmåga (för alla tjocklekar) |
-10°C - 0,034 W/m × K 0°C - 0,036 W/m × K 25°C - 0,037 W/m × K 40°C - 0,041 W/m × K |
EN 12667 |
| Reaktion vid brand | B-s3, d0 | EN 13501-1 |
| Driftstemperatur | -40°C ... +85°C |
